Новые режущие инструменты Iscar 2026

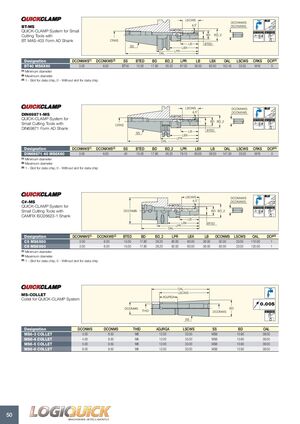

Система быстрого зажима для малых режущих инструментов со сменной державкой BT MAS-403 формы AD

Обозначение	DCONNWS(1)	DCONXWS(2)	SS	BTED	BD	BD_2	LPR	LB	LBX	OAL	LSCWS	CRKS	DCP(3)
BT40 MS6X60	3.00	6.00	BT40	15.00	17.80	26.20	87.00	36.00	60.00	152.40	33.00	M16	0

(1) Минимальный диаметр
(2) Максимальный диаметр
(3) 1 - Паз для чипа, 0 - Без паза для чипа

Система быстрого зажима для малых режущих инструментов со сменной державкой DIN69871 формы AD

Обозначение	DCONNWS(1)	DCONXWS(2)	SS	BTED	BD	BD_2	LPR	LBX	LB	OAL	LSCWS	CRKS	DCP(3)
DIN69871 40 MS6X60	3.00	6.00	40	15.00	17.80	26.20	79.10	60.00	36.00	147.50	33.00	M16	0

(1) Минимальный диаметр
(2) Максимальный диаметр
(3) 1 - Паз для чипа, 0 - Без паза для чипа

Система быстрого зажима для малых режущих инструментов со сменной державкой CAMFIX ISO26623-1

Обозначение	DCONNWS(1)	DCONXWS(2)	BTED	BD	BD_2	LPR	LBX	LB	DCONMS	LSCWS	OAL	DCP(3)
C5 MS6X60	3.00	6.00	15.00	17.80	26.20	80.00	60.00	36.00	50.00	33.00	110.00	1
C6 MS6X60	3.00	6.00	15.00	17.80	26.20	82.00	60.00	36.00	63.00	33.00	120.00	1

(1) Минимальный диаметр
(2) Максимальный диаметр
(3) 1 - Паз для чипа, 0 - Без паза для чипа

Цанга для системы быстрого зажима

Обозначение	DCONWS	DCONMS	THID	ADJRGA	LSCWS	SS	BD	OAL
MS6-3 COLLET	3.00	8.50	M6	12.00	33.00	MS6	10.90	38.00
MS6-4 COLLET	4.00	8.50	M6	12.00	33.00	MS6	10.90	38.00
MS6-5 COLLET	5.00	8.50	M6	12.00	33.00	MS6	10.90	38.00
MS6-6 COLLET	6.00	8.50	M6	12.00	33.00	MS6	10.90	38.00

Новые режущие инструменты Iscar 2026 - страница 52
