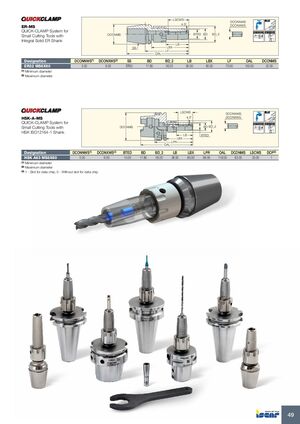

ER-MS – QUICK-CLAMP система для малых режущих инструментов с монолитным ER хвостовиком
| Обозначение | DCONNWS(1) | DCONXWS(2) | SS | BD | BD_2 | LB | LBX | LF | OAL | DCONMS |
|---|---|---|---|---|---|---|---|---|---|---|
| ER32 MS6X60 | 3.00 | 6.00 | ER32 | 17.80 | 26.20 | 36.00 | 60.00 | 70.00 | 100.00 | 32.00 |
(1) Минимальный диаметр
(2) Максимальный диаметр
HSK-A-MS – QUICK-CLAMP система для малых режущих инструментов с HSK ISO12164-1 хвостовиком
| Обозначение | DCONNWS(1) | DCONXWS(2) | BTED | BD | BD_2 | LB | LBX | LPR | OAL | DCONMS | LSCWS | DCP(3) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HSK A63 MS6X60 | 3.00 | 6.00 | 15.00 | 17.80 | 26.20 | 36.00 | 60.00 | 86.00 | 118.00 | 63.00 | 33.00 | 1 |
(1) Минимальный диаметр
(2) Максимальный диаметр
(3) 1 – гнездо для чипа данных, 0 – без гнезда для чипа данных
