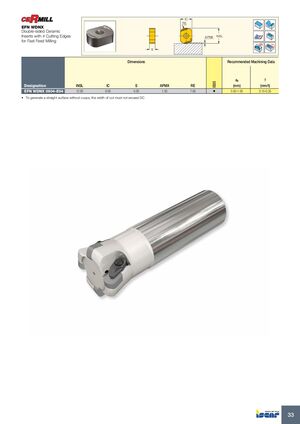

EFN WDNX — Двусторонние керамические пластины с 4 режущими кромками для высокопроизводительного фрезерования

Обозначение INSL IC S APMX RE IS35 ap (мм) f (мм/зуб)
EFN WDNX 0904-E04 12.00 9.00 5.00 1.50 7.00 • 0.50-1.00 0.15-0.35

Для получения прямой поверхности без впадин ширина резания не должна превышать DC.

EFN FD-09 — Торцевые фрезы высокопроизводительные, оснащённые двусторонними пластинами с 4 режущими кромками

Обозначение DC DCX APMX CICT OAL RMPX° DHUB DCONMS Rg Оправка CSP Вес (кг) MIID
EFN FD50-5-22-09X 39.40 50.00 1.50 5 40.00 0.5 45.00 22.00 3.40 A 0 0.43 EFN WDNX 0904-E04

Для получения прямой поверхности без впадин ширина резания не должна превышать DC.

Запасные части

EFN FD-09: SR M10X1.5X30 DIN912, HW 2.0, CCL-3S, CLS-35A120/HG CLAMP SCREW, CSR 1.25

EFN ED-09 — Концевые фрезы высокопроизводительные, оснащённые двусторонними пластинами с 4 режущими кромками

Обозначение DC DCX APMX CICT OAL RMPX° DCONMS Rg Вес (кг) MIID
EFN ED25-3-100-C25-09X 14.80 25.00 1.50 3 100.00 1.2 25.00 3.40 0.34 EFN WDNX 0904-E04
EFN ED32-3-120-C25-09X 21.50 32.00 1.50 3 120.00 0.6 32.00 3.40 0.67 EFN WDNX 0904-E04
EFN ED40-4-120-C32-09X 29.40 40.00 1.50 4 120.00 0.6 32.00 3.40 0.74 EFN WDNX 0904-E04

Для получения прямой поверхности без впадин ширина резания не должна превышать DC.

Запасные части

EFN ED-09: CCL-3S, CLS-35A120/HG CLAMP SCREW, HW 2.0, CSR 1.25
