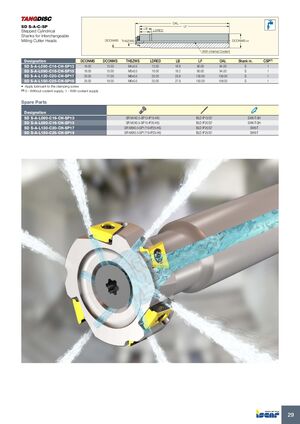

Ступенчатые цилиндрические хвостовики для сменных фрезерных режущих головок
SD S-A-C-SP
| Обозначение | DCONMS | DCONWS | THSZWS | LDRED | LB | LF | OAL | Хвостовик | CSP |
|---|---|---|---|---|---|---|---|---|---|
| SD S-A-L090-C16-CH-SP13 | 16.00 | 13.00 | M4x0.5 | 13.00 | 16.6 | 90.00 | 94.00 | S | 1 |
| SD S-A-L090-C16-CH-SP15 | 16.00 | 15.00 | M5x0.5 | 16.00 | 18.2 | 90.00 | 94.00 | S | 1 |
| SD S-A-L130-C20-CH-SP17 | 20.00 | 17.00 | M6x0.5 | 20.20 | 23.8 | 130.00 | 136.00 | S | 1 |
| SD S-A-L150-C25-CH-SP19 | 25.00 | 19.00 | M6x0.5 | 20.00 | 27.9 | 150.00 | 158.00 | S | 1 |
Применяйте смазку к зажимному винту.
Запасные части
| Обозначение | Запчасти |
|---|---|
| SD S-A-L090-C16-CH-SP13 | SR M4X0.5-SP13-IP15-HG, BLD IP15/S7, SW6-T-SH |
| SD S-A-L090-C16-CH-SP15 | SR M5X0.5-SP15-IP20-HG, BLD IP20/S7, SW6-T-SH |
| SD S-A-L130-C20-CH-SP17 | SR M6X0.5-SP1719-IP25-HG, BLD IP25/S7, SW6-T |
| SD S-A-L150-C25-CH-SP19 | SR M6X0.5-SP1719-IP25-HG, BLD IP25/S7, SW6-T |
С внутренней системой подачи охлаждающей жидкости.
