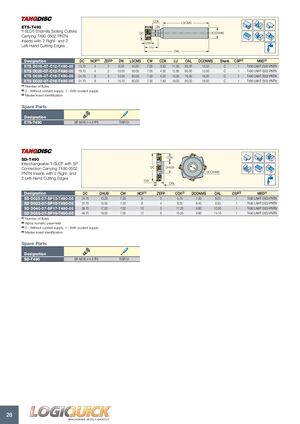

ETS-T490 — Концевые фрезы для Т-образных пазов с пластинами T490 0502 PNTN, имеющие 2 правых и 2 левых режущих кромки
| Обозначение | DC | NOF | ZEFP | DN | LSCMS | CW | CDX | LU | OAL | DCONMS | Хвостовик | CSP | MIID |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ETS D016-07-C12-T490-05 | 15.70 | 4 | 2 | 8.00 | 50.00 | 7.00 | 3.50 | 11.50 | 65.00 | 12.00 | C | 1 | T490 LNHT 0502-PNTN |
| ETS D020-07-C12-T490-05 | 19.70 | 4 | 2 | 10.00 | 50.00 | 7.00 | 4.50 | 12.80 | 65.00 | 12.00 | C | 1 | T490 LNHT 0502-PNTN |
| ETS D025-07-C16-T490-05 | 24.70 | 6 | 3 | 14.00 | 60.00 | 7.00 | 5.00 | 13.20 | 75.00 | 16.00 | C | 1 | T490 LNHT 0502-PNTN |
| ETS D032-07-C16-T490-05 | 31.70 | 8 | 4 | 15.70 | 60.00 | 7.00 | 7.80 | 19.00 | 80.00 | 16.00 | C | 1 | T490 LNHT 0502-PNTN |
Запасные части
ETS-T490: SR M2X0.4-4.8 IP6, T-6IP/51
SD-T490 — Сменная фреза для Т-образных пазов с соединением SP, оснащённая пластинами T490 0502 PNTN, имеющие 2 правых и 2 левых режущих кромки
| Обозначение | DC | DHUB | CW | NOF | ZEFP | CDX | DCONMS | OAL | CSP | MIID |
|---|---|---|---|---|---|---|---|---|---|---|
| SD D025-07-SP13-T490-05 | 24.70 | 13.00 | 7.00 | 6 | 3 | 5.75 | 7.50 | 8.25 | 1 | T490 LNHT 0502-PNTN |
| SD D032-07-SP15-T490-05 | 31.70 | 15.00 | 7.00 | 8 | 4 | 8.25 | 8.40 | 9.50 | 1 | T490 LNHT 0502-PNTN |
| SD D040-07-SP17-T490-05 | 39.70 | 17.00 | 7.00 | 10 | 5 | 11.25 | 9.80 | 10.50 | 1 | T490 LNHT 0502-PNTN |
| SD D050-07-SP19-T490-05 | 49.70 | 19.00 | 7.00 | 12 | 6 | 15.25 | 9.80 | 14.10 | 1 | T490 LNHT 0502-PNTN |
Запасные части
SD-T490: SR M2X0.4-4.8 IP6, T-6IP/51
