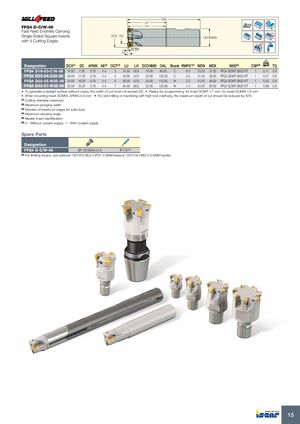

FFQ4 D-C/W-06

Концевые фрезы с высокой подачей, несущие однозубые квадратные пластины с 4 режущими кромками

Обозначение DCX (мм) DC (мм) APMX (мм) AE (мм) CICT LU (мм) LH (мм) DCONMS (мм) OAL (мм) Хвостовик RMPX (°) MDN (мм) MDX (мм) MIID CSP TQ (Нм) Масса (кг)
FFQ4 D16-03-C16-06 16,00 7,20 0,70 4,4 3 24,50 26,0 16,00 90,00 C 6,0 23,20 31,00 FFQ4 SOMT 060210T 1 0,9 0,11
FFQ4 D20-04-C20-06 20,00 11,20 0,70 4,4 4 40,00 42,0 20,00 130,00 C 3,5 31,20 39,00 FFQ4 SOMT 060210T 1 0,9 0,27
FFQ4 D25-05-W25-06 25,00 16,20 0,70 4,4 5 50,00 52,0 25,00 110,00 W 2,2 41,20 49,00 FFQ4 SOMT 060210T 1 0,9 0,33
FFQ4 D32-07-W32-06 32,00 23,20 0,70 4,4 7 64,00 66,0 32,00 130,00 W 1,4 55,20 63,00 FFQ4 SOMT 060210T 1 0,9 0,68
  • Для получения прямой поверхности без острых выступов ширина резания не должна превышать DC
  • Радиус программирования: для пластины SOMT 1,7 мм, для пластины SOMW 1,9 мм
  • При установке пластины SOMW, APMX = 0,6 мм
  • При прорезании пазов или обработке с большим вылетом инструмента максимальную глубину резания следует уменьшить на 50 %

Запасные части

Обозначение Запасная часть Тип
FFQ4 D-C/W-06 SR 10516050-L4.6 IP-7/51
