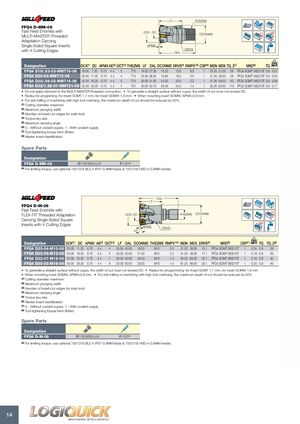

FFQ4 D-MM-06
Концевые фрезы с высокой подачей с резьбовой адаптацией MULTI-MASTER, несущие однозубые квадратные пластины с 4 режущими кромками
| Обозначение | DCX (мм) | DC (мм) | APMX (мм) | AE (мм) | CICT | THSZMS | LF (мм) | OAL (мм) | DCONMS (мм) | DRVS (мм) | RMPX (°) | CSP | MDN (мм) | MDX (мм) | TQ_3 (Нм) | MIID | TQ (Нм) | Масса (кг) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FFQ4 D16/.63-03-MMT10-06 | 16,00 | 7,20 | 0,70 | 4,4 | 3 | T10 | 16,00 | 27,30 | 15,20 | 13,0 | 6,0 | 1 | 23,20 | 31,00 | 28 | FFQ4 SOMT 060210T | 0,9 | 0,02 |
| FFQ4 D20-04-MMT12-06 | 20,00 | 11,20 | 0,70 | 4,4 | 4 | T12 | 25,00 | 38,30 | 18,80 | 16,0 | 3,5 | 1 | 31,20 | 39,00 | 28 | FFQ4 SOMT 060210T | 0,9 | 0,05 |
| FFQ4 D25/.98-05-MMT15-06 | 25,00 | 16,20 | 0,70 | 4,4 | 5 | T15 | 30,00 | 47,00 | 24,00 | 20,0 | 2,2 | 1 | 41,20 | 49,00 | 40 | FFQ4 SOMT 060210T | 0,9 | 0,09 |
| FFQ4 D32/1.26-07-MMT21-06 | 32,00 | 23,20 | 0,70 | 4,4 | 7 | T21 | 30,00 | 53,10 | 29,40 | 24,0 | 1,4 | 1 | 55,20 | 63,00 | 110 | FFQ4 SOMT 060210T | 0,9 | 0,17 |
- Не смазывайте резьбовое соединение MULTI-MASTER
- Для получения прямой поверхности без острых выступов ширина резания не должна превышать DC
- Радиус программирования: для пластины SOMT 1,7 мм, для пластины SOMW 1,9 мм
- При установке пластины SOMW, APMX = 0,6 мм
- При прорезании пазов или обработке с большим вылетом инструмента максимальную глубину резания следует уменьшить на 50 %
Запасные части
| Обозначение | Запасная часть | Тип |
|---|---|---|
| FFQ4 D-MM-06 | SR 10516050-L4.6 | IP-7/51 |
FFQ4 D-M-06
Концевые фрезы с высокой подачей с резьбовой адаптацией FLEX-FIT, несущие однозубые квадратные пластины с 4 режущими кромками
| Обозначение | DCX (мм) | DC (мм) | APMX (мм) | AE (мм) | CICT | LF (мм) | OAL (мм) | DCONMS (мм) | THSZMS | RMPX (°) | MDN (мм) | MDX (мм) | DRVS (мм) | MIID | CSP | Масса (кг) | TQ (Нм) | TQ_3 (Нм) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FFQ4 D20-04-M10-06 | 20,00 | 11,20 | 0,70 | 4,4 | 4 | 25,00 | 45,00 | 18,00 | M10 | 3,5 | 31,20 | 39,00 | 15,1 | FFQ4 SOMT 060210T | 1 | 0,04 | 0,9 | 29 |
| FFQ4 D25-05-M12-06 | 25,00 | 16,20 | 0,70 | 4,4 | 5 | 30,00 | 52,00 | 21,00 | M12 | 2,2 | 41,20 | 49,00 | 17,1 | FFQ4 SOMT 060210T | 1 | 0,18 | 0,9 | 33 |
| FFQ4 D32-07-M16-06 | 32,00 | 23,20 | 0,70 | 4,4 | 7 | 30,00 | 55,00 | 29,40 | M16 | 1,4 | 55,20 | 63,00 | 25,1 | FFQ4 SOMT 060210T | 1 | 0,16 | 0,9 | 40 |
| FFQ4 D35-08-M16-06 | 35,00 | 26,20 | 0,70 | 4,4 | 8 | 35,00 | 60,00 | 29,00 | M16 | 1,4 | 61,20 | 69,00 | 25,1 | FFQ4 SOMT 060210T | 1 | 0,20 | 0,9 | 40 |
- Для получения прямой поверхности без острых выступов ширина резания не должна превышать DC
- Радиус программирования: для пластины SOMT 1,7 мм, для пластины SOMW 1,9 мм
- При установке пластины SOMW, APMX = 0,6 мм
- При прорезании пазов или обработке с большим вылетом инструмента максимальную глубину резания следует уменьшить на 50 %
Запасные части
| Обозначение | Запасная часть | Тип |
|---|---|---|
| FFQ4 D-M-06 | SR 10516050-L4.6 | IP-7/51 |
