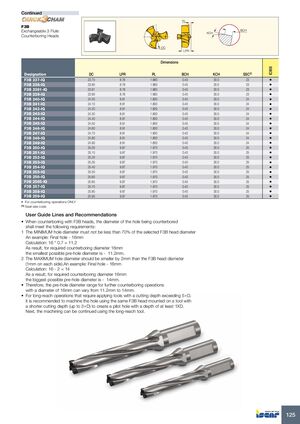

F3B
Съёмные трёхзубые головки для развёртывания (продолжение)
Размеры
| Обозначение | DC | LPR | PL | BCH | KCH | SSC(1) | IC908 |
|---|---|---|---|---|---|---|---|
| F3B 237-IQ | 23.70 | 8.78 | 1.960 | 0.40 | 30.0 | 23 | • |
| F3B 238-IQ | 23.80 | 8.78 | 1.960 | 0.40 | 30.0 | 23 | • |
| F3B 2381-IQ | 23.81 | 8.78 | 1.960 | 0.40 | 30.0 | 23 | • |
| F3B 239-IQ | 23.90 | 8.78 | 1.960 | 0.40 | 30.0 | 23 | • |
| F3B 240-IQ | 24.00 | 8.91 | 1.800 | 0.40 | 30.0 | 24 | • |
| F3B 241-IQ | 24.10 | 8.91 | 1.800 | 0.40 | 30.0 | 24 | • |
| F3B 242-IQ | 24.20 | 8.91 | 1.800 | 0.40 | 30.0 | 24 | • |
| F3B 243-IQ | 24.30 | 8.91 | 1.800 | 0.40 | 30.0 | 24 | • |
| F3B 244-IQ | 24.40 | 8.91 | 1.800 | 0.40 | 30.0 | 24 | • |
| F3B 245-IQ | 24.50 | 8.91 | 1.800 | 0.40 | 30.0 | 24 | • |
| F3B 246-IQ | 24.60 | 8.91 | 1.800 | 0.40 | 30.0 | 24 | • |
| F3B 247-IQ | 24.70 | 8.91 | 1.800 | 0.40 | 30.0 | 24 | • |
| F3B 248-IQ | 24.80 | 8.91 | 1.800 | 0.40 | 30.0 | 24 | • |
| F3B 249-IQ | 24.90 | 8.91 | 1.800 | 0.40 | 30.0 | 24 | • |
| F3B 250-IQ | 25.00 | 9.87 | 1.970 | 0.40 | 30.0 | 25 | • |
| F3B 251-IQ | 25.10 | 9.87 | 1.970 | 0.40 | 30.0 | 25 | • |
| F3B 252-IQ | 25.20 | 9.87 | 1.970 | 0.40 | 30.0 | 25 | • |
| F3B 253-IQ | 25.30 | 9.87 | 1.970 | 0.40 | 30.0 | 25 | • |
| F3B 254-IQ | 25.40 | 9.87 | 1.970 | 0.40 | 30.0 | 25 | • |
| F3B 255-IQ | 25.50 | 9.87 | 1.970 | 0.40 | 30.0 | 25 | • |
| F3B 256-IQ | 25.60 | 9.87 | 1.970 | 0.40 | 30.0 | 25 | • |
| F3B 2565-IQ | 25.65 | 9.87 | 1.970 | 0.40 | 30.0 | 25 | • |
| F3B 257-IQ | 25.70 | 9.87 | 1.970 | 0.40 | 30.0 | 25 | • |
| F3B 258-IQ | 25.80 | 9.87 | 1.970 | 0.40 | 30.0 | 25 | • |
| F3B 259-IQ | 25.90 | 9.87 | 1.970 | 0.40 | 30.0 | 25 | • |
• Только для операций развёртывания
(1) Код размера посадки
Рекомендации пользователя
При развёртывании головками F3B диаметр развёртываемого отверстия должен соответствовать следующим требованиям:
- Минимальный диаметр отверстия: не должен быть менее 70% от диаметра выбранной головки F3B
Пример: Финальное отверстие — 16 мм
Расчёт: 16 × 0,7 = 11,2
Результат: для требуемого диаметра развёртывания 16 мм наименьший возможный диаметр направляющего отверстия — 11,2 мм. - Максимальный диаметр отверстия: должен быть меньше диаметра головки F3B на 2 мм (по 1 мм с каждой стороны)
Пример: Финальное отверстие — 16 мм
Расчёт: 16 − 2 = 14
Результат: для требуемого диаметра развёртывания 16 мм наибольший возможный диаметр направляющего отверстия — 14 мм.
Таким образом, диапазон диаметра направляющего отверстия для операций развёртывания диаметром 16 мм может варьироваться от 11,2 мм до 14 мм.
Для операций с длинным вылетом, требующих применения инструментов с глубиной резания более 5×D, рекомендуется предварительно обработать отверстие той же головкой F3B, установленной на инструмент с меньшим вылетом (до 3×D), чтобы создать направляющее отверстие глубиной не менее 1×D. После этого обработку можно продолжать, используя инструмент с длинным вылетом.
