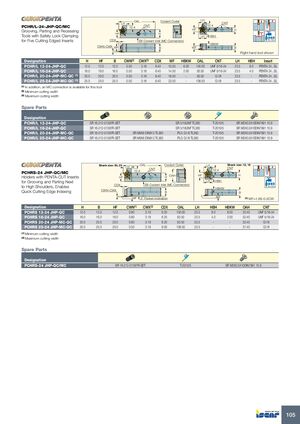

PCHR/L-24-JHP-QC/MC

Державки нарезания канавок, отрезки и зенкования с механизмом безопасного зажатия для пластин с пятью режущими кромками

Обозначение H HF B CWN(2) CWX(3) CDX WF HBKW OAL CNT LH HBH Пластина
PCHR/L 12-24-JHP-QC 12.0 12.0 12.0 0.50 3.18 6.40 10.50 6.00 100.00 UNF 5/16-24 23.5 8.0 PENTA 24...SL
PCHR/L 16-24-JHP-QC 16.0 16.0 16.0 0.50 3.18 6.40 14.50 2.00 93.50 UNF 5/16-24 23.5 4.0 PENTA 24...SL
PCHR/L 20-24-JHP-MC-QC (1) 20.0 20.0 20.0 0.50 3.18 6.40 18.50 - 93.50 G1/8 23.5 - PENTA 24...SL
PCHR/L 25-24-JHP-MC-QC (1) 25.0 25.0 25.0 0.50 3.18 6.40 23.50 - 108.50 G1/8 23.5 - PENTA 24...SL
  • (1) Для этой державки также доступно соединение MC
  • (2) Минимальная ширина резания
  • (3) Максимальная ширина резания

Запасные части

Обозначение
PCHR/L 12-24-JHP-QC SR 16-212-01397R-SET SR 5/16UNF TL360 T-2010/5 SR M3X0.5X10DIN7991 10.9
PCHR/L 16-24-JHP-QC SR 16-212-01397R-SET SR 5/16UNF TL360 T-2010/5 SR M3X0.5X10DIN7991 10.9
PCHR/L 20-24-JHP-MC-QC SR 16-212-01397R-SET SR M6X6 DIN913 TL360 PLG G1/8 TL360 T-2010/5 SR M3X0.5X10DIN7991 10.9
PCHR/L 25-24-JHP-MC-QC SR 16-212-01397R-SET SR M6X6 DIN913 TL360 PLG G1/8 TL360 T-2010/5 SR M3X0.5X10DIN7991 10.9

PCHRS-24 JHP-QC/MC

Державки с пластинами PENTA-CUT для нарезания канавок и отрезки вблизи высоких плеч, обеспечивают быстрое переиндексирование режущей кромки

Обозначение H B HF CWN(1) CWX(2) CDX OAL LH HBH HBKW OAH CNT
PCHRS 12-24 JHP-QC 12.0 12.0 12.0 0.80 3.18 6.20 100.00 23.5 8.0 6.00 32.40 UNF 5/16-24
PCHRS 16-24 JHP-QC 16.0 16.0 16.0 0.80 3.18 6.20 93.50 23.5 4.0 2.00 32.40 UNF 5/16-24
PCHRS 20-24 JHP-MC-QC 20.0 20.0 20.0 0.80 3.18 6.20 93.50 23.5 - - 32.40 G1/8
PCHRS 25-24 JHP-MC-QC 25.0 25.0 25.0 0.50 3.18 6.00 108.50 23.5 - - 37.40 G1/8
  • (1) Минимальная ширина резания
  • (2) Максимальная ширина резания
  • (1) WF=1.66-0.5CW

Запасные части

Обозначение
PCHRS-24 JHP-QC/MC SR 16-212-01397R-SET T-2010/5 SR M3X0.5X10DIN7991 10.9
