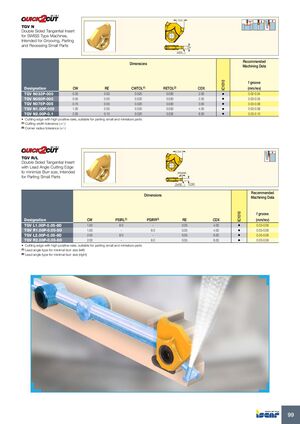

TGV N

Двусторонняя касательная пластина для токарных автоматов швейцарского типа, предназначенная для нарезания канавок, отрезки и зенкования малых деталей

Обозначение CW RE CWTOL(1) RETOL(2) CDX f groove (мм/об)
TGV N033P-000 0.33 0.00 0.020 0.030 2.00 • 0.02-0.04
TGV N050P-000 0.50 0.00 0.020 0.030 2.50 • 0.03-0.05
TGV N075P-005 0.75 0.05 0.020 0.030 3.00 • 0.03-0.06
TGV N1.00P-005 1.00 0.05 0.020 0.030 4.00 • 0.03-0.08
TGV N2.00P-0.1 2.00 0.10 0.020 0.030 6.00 • 0.03-0.10
  • • Режущая кромка с высокой положительной геометрией, подходит для отрезки малых и миниатюрных деталей
  • (1) Допуск ширины резания (+/-)
  • (2) Допуск радиуса при вершине (+/-)

TGV R/L

Двусторонняя касательная пластина с углом в плане для минимизации размера заусенца, предназначенная для отрезки малых деталей

Обозначение CW PSIRL(1) PSIRR(2) RE CDX f groove (мм/об)
TGV L1.00P-0.05-8D 1.00 8.0 - 0.05 4.00 • 0.03-0.06
TGV R1.00P-0.05-8D 1.00 - 8.0 0.05 4.00 • 0.03-0.06
TGV L2.00P-0.05-8D 2.00 8.0 - 0.05 6.00 • 0.03-0.08
TGV R2.00P-0.05-8D 2.00 - 8.0 0.05 6.00 • 0.03-0.08
  • • Режущая кромка с высокой положительной геометрией, подходит для отрезки малых и миниатюрных деталей
  • (1) Тип с углом в плане для минимального размера заусенца (слева)
  • (2) Тип с углом в плане для минимального размера заусенца (справа)

TGVR/L-JHP

Державки нарезания канавок, отрезки и зенкования, несущие пластины TGV с каналами высокого давления смазывающе-охлаждающей жидкости

Обозначение H HF B CWN(1) CWX(2) OAL LH HBL HBH CNT CNT_2 MIID(3)
TGVR/L 1010-JHP 10.0 10.0 10.0 0.33 2.00 125.00 16.0 16.5 2.0 UNF 5/16-24 M4 TGV N/R/L 0.33-3.0
TGVR/L 1212-JHP 12.0 12.0 12.0 0.33 2.00 125.00 16.0 - - UNF 5/16-24 M4 TGV N/R/L 0.33-3.0
TGVR/L 1616-JHP 16.0 16.0 16.0 0.33 2.00 125.00 16.0 - - UNF 5/16-24 M4 TGV N/R/L 0.33-3.0
  • (1) Минимальная ширина резания
  • (2) Максимальная ширина резания
  • (3) Идентификация базовой пластины

Глубина зоны нарезания канавок

Определение глубины резания (Tmax) в зависимости от диаметра заготовки (Dmax)

W (пластина) Tmax Dmax T≤0.5 T≤1.0 T≤1.5 T≤2.0 T≤2.5 T≤3.0 T≤3.5 T≤4.0 T≤4.5 T≤5.0 T≤5.5 T≤6.0
0.33 2.0 24.0 - - - - - - -
0.50 2.5 20.0 - - - - - -
0.75 3.0 18.0 72 45 31 24 20 - - - - -
1.00 4.0 15.0 18 16 15 -
2.00 6.0 12.0 14 13 13 12

Запасные части

Обозначение
TGVR/L-JHP SR M3.5X0.6-L8.5 IP10 IP-10/5 SR 5/16UNF TL360 SR M4X4 DIN913 TL360 HW 5/32"
