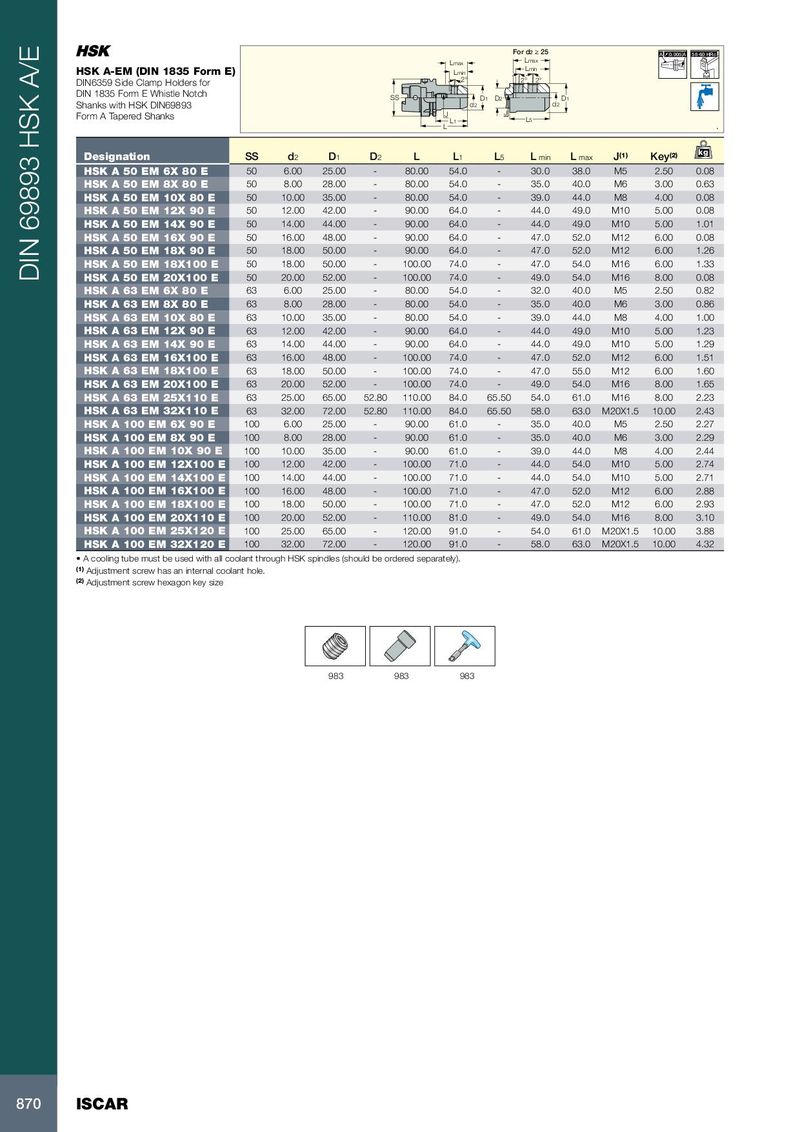

Каталог Iscar вращающийся инструмент 2017 - страница 874

For d2 ≥ 25 A 0.005 A 58-60 HRc Lmax Lmax HSK A-EM (DIN 1835 Form E) Lmin Lmin DIN6359 Side Clamp Holders for 2° 2° 2° DIN 1835 Form E Whistle Notch SS D1 D2 D1 Shanks with HSK DIN69893 d2 d2 Form A Tapered Shanks J J L1 L5 L . kg Designation SS d 2 D 1 D 2 L L 1 L 5 L min L max J (1) Key (2) HSK A 50 EM 6X 80 E 50 6.00 25.00 - 80.00 54.0 - 30.0 38.0 M5 2.50 0.08 HSK A 50 EM 8X 80 E 50 8.00 28.00 - 80.00 54.0 - 35.0 40.0 M6 3.00 0.63 HSK A 50 EM 10X 80 E 50 10.00 35.00 - 80.00 54.0 - 39.0 44.0 M8 4.00 0.08 HSK A 50 EM 12X 90 E 50 12.00 42.00 - 90.00 64.0 - 44.0 49.0 M10 5.00 0.08 HSK A 50 EM 14X 90 E 50 14.00 44.00 - 90.00 64.0 - 44.0 49.0 M10 5.00 1.01 HSK A 50 EM 16X 90 E 50 16.00 48.00 - 90.00 64.0 - 47.0 52.0 M12 6.00 0.08 HSK A 50 EM 18X 90 E 50 18.00 50.00 - 90.00 64.0 - 47.0 52.0 M12 6.00 1.26 HSK A 50 EM 18X100 E 50 18.00 50.00 - 100.00 74.0 - 47.0 54.0 M16 6.00 1.33 DIN 69893 HSK A/E HSK A 50 EM 20X100 E 50 20.00 52.00 - 100.00 74.0 - 49.0 54.0 M16 8.00 0.08 HSK A 63 EM 6X 80 E 63 6.00 25.00 - 80.00 54.0 - 32.0 40.0 M5 2.50 0.82 HSK A 63 EM 8X 80 E 63 8.00 28.00 - 80.00 54.0 - 35.0 40.0 M6 3.00 0.86 HSK A 63 EM 10X 80 E 63 10.00 35.00 - 80.00 54.0 - 39.0 44.0 M8 4.00 1.00 HSK A 63 EM 12X 90 E 63 12.00 42.00 - 90.00 64.0 - 44.0 49.0 M10 5.00 1.23 HSK A 63 EM 14X 90 E 63 14.00 44.00 - 90.00 64.0 - 44.0 49.0 M10 5.00 1.29 HSK A 63 EM 16X100 E 63 16.00 48.00 - 100.00 74.0 - 47.0 52.0 M12 6.00 1.51 HSK A 63 EM 18X100 E 63 18.00 50.00 - 100.00 74.0 - 47.0 55.0 M12 6.00 1.60 HSK A 63 EM 20X100 E 63 20.00 52.00 - 100.00 74.0 - 49.0 54.0 M16 8.00 1.65 HSK A 63 EM 25X110 E 63 25.00 65.00 52.80 110.00 84.0 65.50 54.0 61.0 M16 8.00 2.23 HSK A 63 EM 32X110 E 63 32.00 72.00 52.80 110.00 84.0 65.50 58.0 63.0 M20X1.5 10.00 2.43 HSK A 100 EM 6X 90 E 100 6.00 25.00 - 90.00 61.0 - 35.0 40.0 M5 2.50 2.27 HSK A 100 EM 8X 90 E 100 8.00 28.00 - 90.00 61.0 - 35.0 40.0 M6 3.00 2.29 HSK A 100 EM 10X 90 E 100 10.00 35.00 - 90.00 61.0 - 39.0 44.0 M8 4.00 2.44 HSK A 100 EM 12X100 E 100 12.00 42.00 - 100.00 71.0 - 44.0 54.0 M10 5.00 2.74 HSK A 100 EM 14X100 E 100 14.00 44.00 - 100.00 71.0 - 44.0 54.0 M10 5.00 2.71 HSK A 100 EM 16X100 E 100 16.00 48.00 - 100.00 71.0 - 47.0 52.0 M12 6.00 2.88 HSK A 100 EM 18X100 E 100 18.00 50.00 - 100.00 71.0 - 47.0 52.0 M12 6.00 2.93 HSK A 100 EM 20X110 E 100 20.00 52.00 - 110.00 81.0 - 49.0 54.0 M16 8.00 3.10 HSK A 100 EM 25X120 E 100 25.00 65.00 - 120.00 91.0 - 54.0 61.0 M20X1.5 10.00 3.88 HSK A 100 EM 32X120 E 100 32.00 72.00 - 120.00 91.0 - 58.0 63.0 M20X1.5 10.00 4.32 • A cooling tube must be used with all coolant through HSK spindles (should be ordered separately). (1) Adjustment screw has an internal coolant hole. (2) Adjustment screw hexagon key size 983 983 983 870 ISCAR
