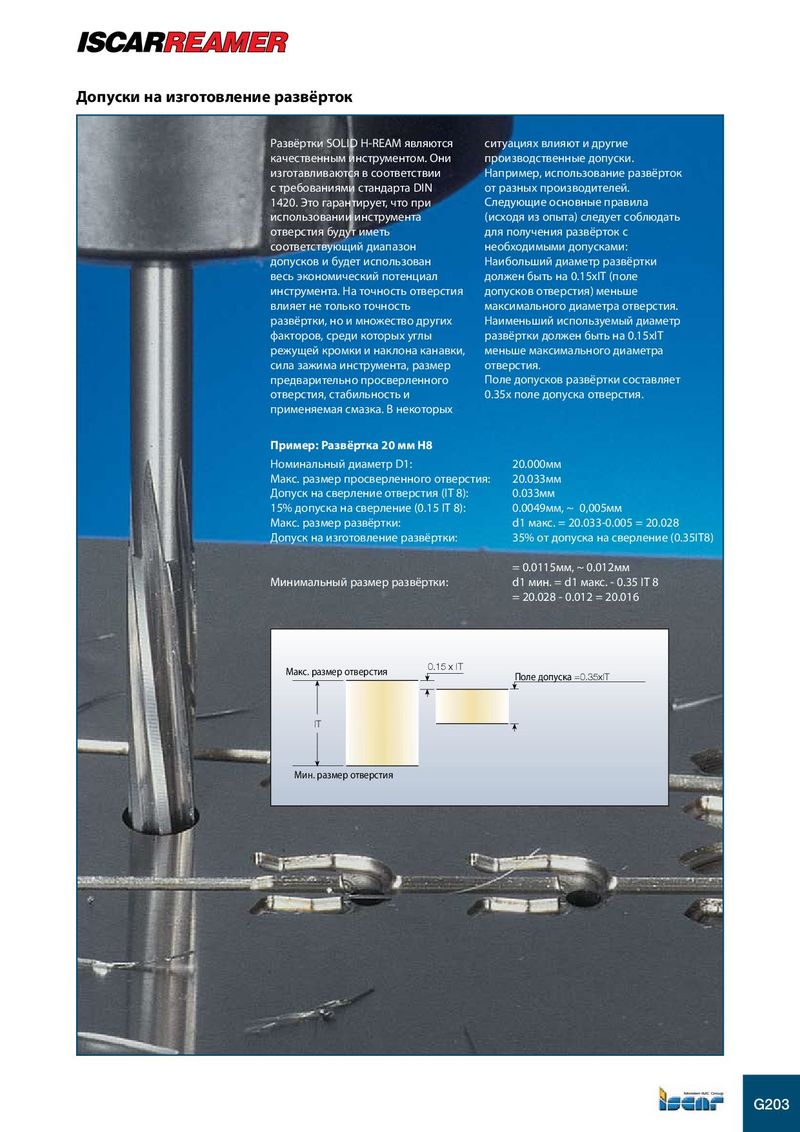

Допуски на изготовление развёрток

Развёртки SOLID H-REAM являютсяситуациях влияют и другие
качественным инструментом. Онипроизводственные допуски.
изготавливаются в соответствииНапример, использование развёрток
с требованиями стандарта DINот разных производителей.
1420. Это гарантирует, что приСледующие основные правила
использовании инструмента(исходя из опыта) следует соблюдать
отверстия будут иметьдля получения развёрток с
соответствующий диапазоннеобходимыми допусками:
допусков и будет использованНаибольший диаметр развёртки
весь экономический потенциалдолжен быть на 0.15xIT (поле
инструмента. На точность отверстиядопусков отверстия) меньше
влияет не только точностьмаксимального диаметра отверстия.
развёртки, но и множество другихНаименьший используемый диаметр
факторов, среди которых углыразвёртки должен быть на 0.15xIT
режущей кромки и наклона канавки,меньше максимального диаметра
сила зажима инструмента, размеротверстия.
предварительно просверленногоПоле допусков развёртки составляет
отверстия, стабильность и0.35x поле допуска отверстия.
применяемая смазка. В некоторых
Пример: Развёртка 20 мм H8
Номинальный диаметр D1:20.000мм
Макс. размер просверленного отверстия:20.033мм
Допуск на сверление отверстия (IT 8):0.033мм
15% допуска на сверление (0.15 IT 8):0.0049мм, ~ 0,005мм
Макс. размер развёртки:d1 макс. = 20.033-0.005 = 20.028
Допуск на изготовление развёртки:35% от допуска на сверление (0.35IT8)
= 0.0115мм, ~ 0.012мм
Минимальный размер развёртки:d1 мин. = d1 макс. - 0.35 IT 8

= 20.028 - 0.012 = 20.016

Макс. размер отверстия 0.15 x IT Поле допуска =0.35xIT

IT

Мин. размер отверстия
