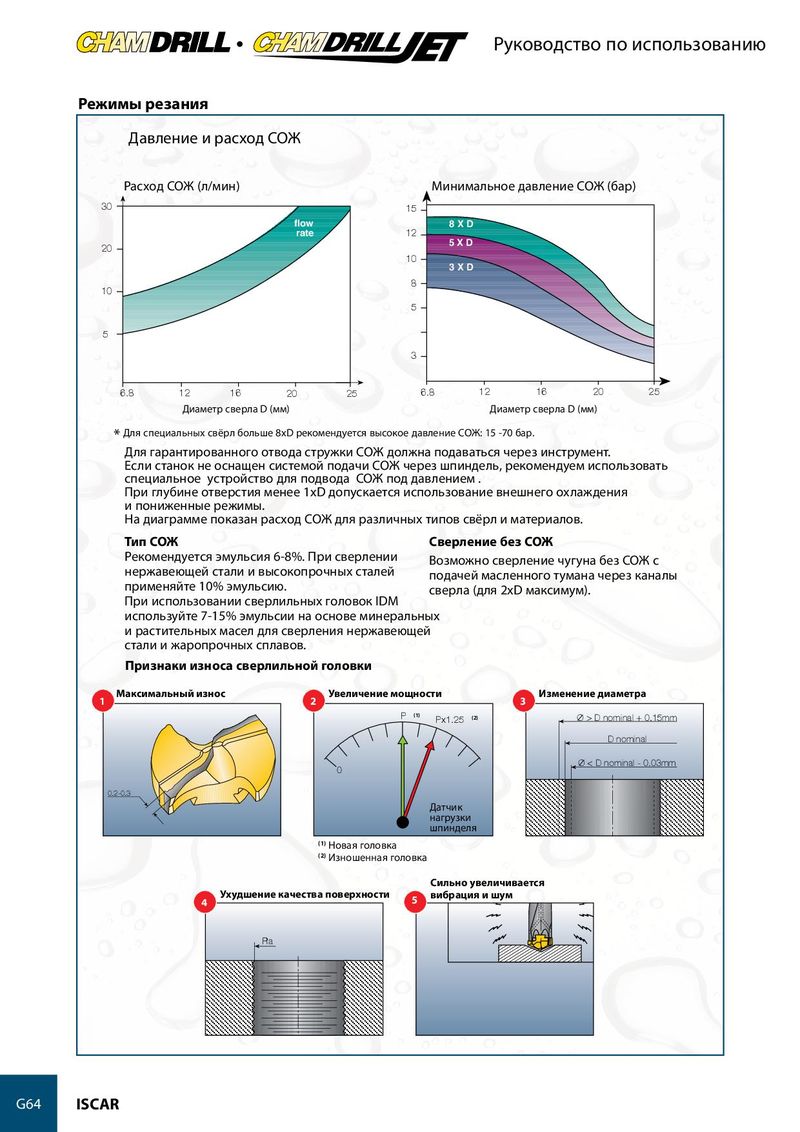

Режимы резания

Давление расход СОЖ

Расход СОЖ (л/мин) Минимальное давление СОЖ (бар)

30 15 flow 8 X D rate 12 5 X D 20 10 3 X D 8 10 5 5 3

6.8 12 16 20 25 6.8 12 16 20 25

Диаметр сверла D (мм) Диаметр сверла D (мм) * Для специальных свёрл больше 8xD рекомендуется высокое давление СОЖ: 15 -70 бар. Для гарантированного отвода стружки СОЖ должна подаваться через инструмент. Если станок не оснащен системой подачи СОЖ через шпиндель, рекомендуем использовать

специальное устройство для подвода СОЖ под давлением .

При глубине отверстия менее 1xD допускается использование внешнего охлаждения

  • пониженные режимы.

На диаграмме показан расход СОЖ для различных типов свёрл материалов.

Тип СОЖСверление без СОЖ
Рекомендуется эмульсия 6-8%. При сверленииВозможно сверление чугуна без СОЖ с
нержавеющей стали и высокопрочных сталейподачей масленного тумана через каналы
применяйте 10% эмульсию.сверла (для 2xD максимум).

При использовании сверлильных головок IDM используйте 7-15% эмульсии на основе минеральных

  • растительных масел для сверления нержавеющей

стали жаропрочных сплавов.

Признаки износа сверлильной головки

Максимальный износ Увеличение мощности Изменение диаметра

1 2 3

P (1) Ø > D nominal + 0.15mm

Px1.25 (2) D nominal Ø < D nominal - 0.03mm +.004 0

Start Dia. Ø -.0008 0.2-0.3 Датчик нагрузки шпинделя (1) Новая головка (2) Изношенная головка Сильно увеличивается

Ухудшение качества поверхности 5 вибрация шум

4

Ra
