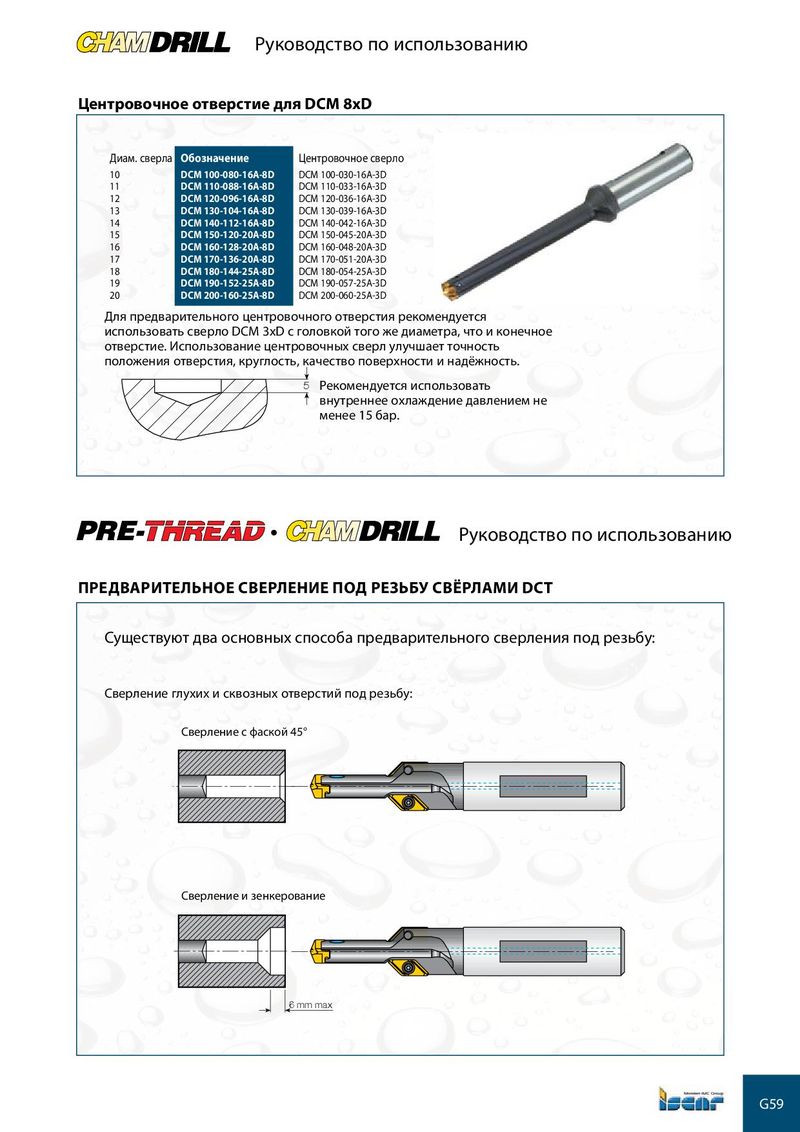

Центровочное отверстие для DCM 8xD
Диам. сверла Обозначение Центровочное сверло
| 10 | DCM 100-080-16A-8D | DCM 100-030-16A-3D |
| 11 | DCM 110-088-16A-8D | DCM 110-033-16A-3D |
| 12 | DCM 120-096-16A-8D | DCM 120-036-16A-3D |
| 13 | DCM 130-104-16A-8D | DCM 130-039-16A-3D |
| 14 | DCM 140-112-16A-8D | DCM 140-042-16A-3D |
| 15 | DCM 150-120-20A-8D | DCM 150-045-20A-3D |
| 16 | DCM 160-128-20A-8D | DCM 160-048-20A-3D |
| 17 | DCM 170-136-20A-8D | DCM 170-051-20A-3D |
| 18 | DCM 180-144-25A-8D | DCM 180-054-25A-3D |
| 19 | DCM 190-152-25A-8D | DCM 190-057-25A-3D |
| 20 | DCM 200-160-25A-8D | DCM 200-060-25A-3D |
Для предварительного центровочного отверстия рекомендуется использовать сверло DCM 3xD с головкой того же диаметра, что и конечное отверстие. Использование центровочных сверл улучшает точность положения отверстия, круглость, качество поверхности и надёжность.
5 Рекомендуется использовать
внутреннее охлаждение давлением не
менее 15 бар.
- Руководство по использованию
ПРЕДВАРИТЕЛьНОЕ СВЕРЛЕНИЕ ПОД РЕЗьбУ СВёРЛАМИ DCT
Существуют два основных способа предварительного сверления под резьбу:
Сверление глухих и сквозных отверстий под резьбу: Сверление с фаской 45°
Сверление и зенкерование
6 mm max
