TGFH...MB-...
Tmax W
H3
L A

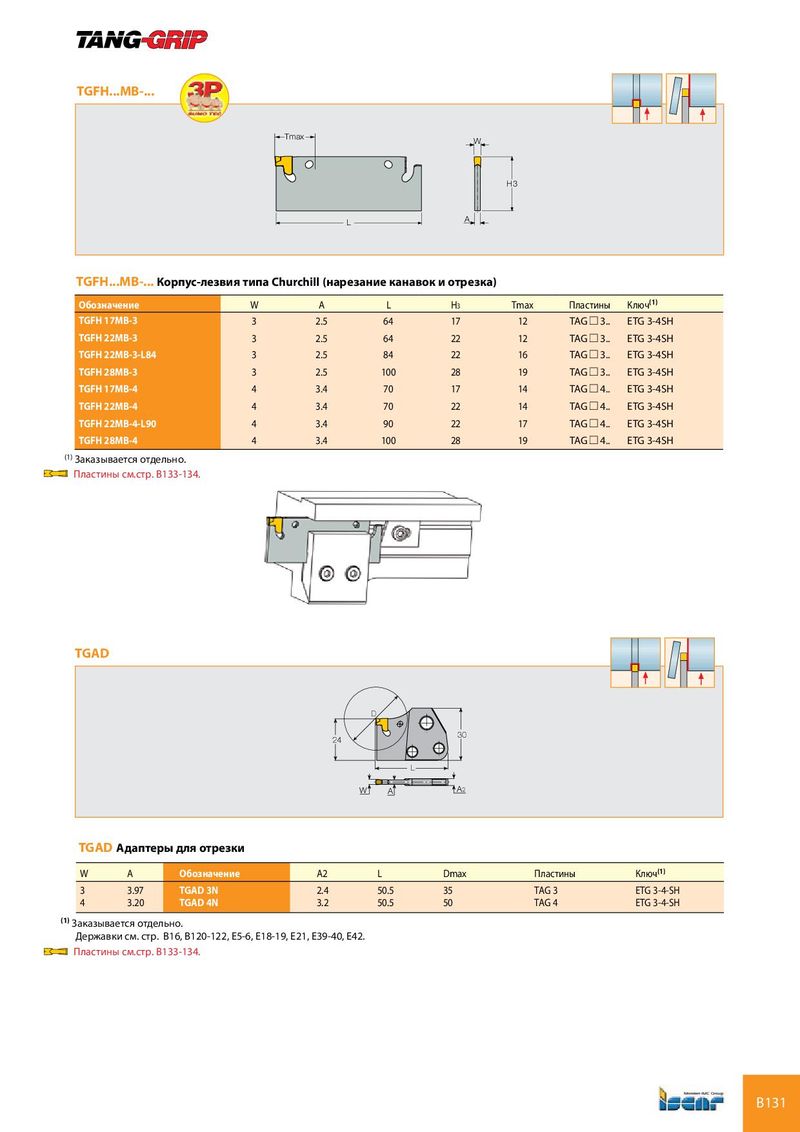

TGFH...MB-... Корпус-лезвия типа Churchill (нарезание канавок и отрезка)
| Обозначение | W | A | L | H3 | Tmax | Пластины | Ключ(1) |
| TGFH 17MB-3 | 3 | 2.5 | 64 | 17 | 12 | TAG : 3.. | ETG 3-4SH |
| TGFH 22MB-3 | 3 | 2.5 | 64 | 22 | 12 | TAG : 3.. | ETG 3-4SH |
| TGFH 22MB-3-L84 | 3 | 2.5 | 84 | 22 | 16 | TAG : 3.. | ETG 3-4SH |
| TGFH 28MB-3 | 3 | 2.5 | 100 | 28 | 19 | TAG : 3.. | ETG 3-4SH |
| TGFH 17MB-4 | 4 | 3.4 | 70 | 17 | 14 | TAG : 4.. | ETG 3-4SH |
| TGFH 22MB-4 | 4 | 3.4 | 70 | 22 | 14 | TAG : 4.. | ETG 3-4SH |
| TGFH 22MB-4-L90 | 4 | 3.4 | 90 | 22 | 17 | TAG : 4.. | ETG 3-4SH |
| TGFH 28MB-4 | 4 | 3.4 | 100 | 28 | 19 | TAG : 4.. | ETG 3-4SH |
(1) Заказывается отдельно. Пластины см.стр. B133-134.
TGAD
D 24
W A
30
L A2
TGAD Адаптеры для отрезки
| W | A | Обозначение | A2 | L | Dmax | Пластины | Ключ(1) |
| 3 | 3.97 | TGAD 3N | 2.4 | 50.5 | 35 | TAG 3 | ETG 3-4-SH |
| 4 | 3.20 | TGAD 4N | 3.2 | 50.5 | 50 | TAG 4 | ETG 3-4-SH |
(1) Заказывается отдельно. Державки см. стр. B16, B120-122, E5-6, E18-19, E21, E39-40, E42. Пластины см.стр. B133-134.
