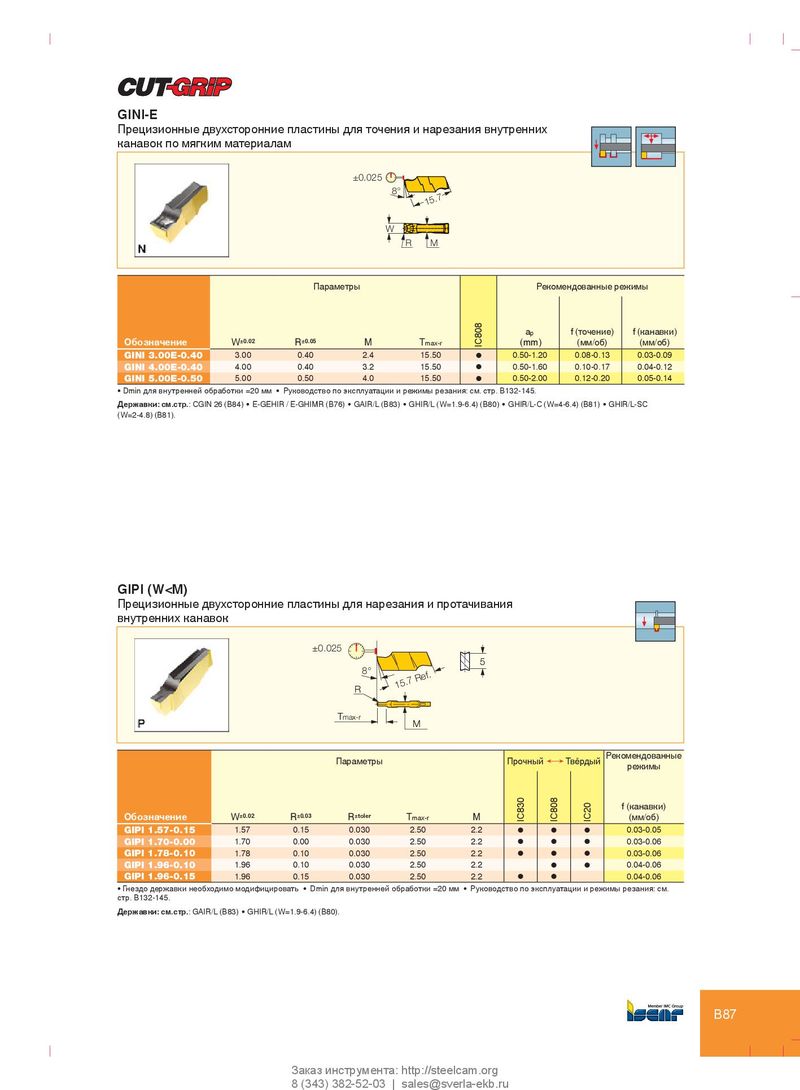

Каталог Iscar токарный инструмент для нарезания канавок - страница 96

GINI-E
Прецизионные двухсторонние пластины для точения и нарезания внутренних
канавок по мягким материалам
±0.025
8°
15.7
W
R M

Параметры Рекомендованные режимы


IC808
ap f (точение) f (канавки)
Обозначение W±0.02 R±0.05 M Tmax-r (mm) (мм/об) (мм/об)
GINI 3.00E-0.40 3.00 0.40 2.4 15.50 l 0.50-1.20 0.08-0.13 0.03-0.09
GINI 4.00E-0.40 4.00 0.40 3.2 15.50 l 0.50-1.60 0.10-0.17 0.04-0.12
GINI 5.00E-0.50 5.00 0.50 4.0 15.50 l 0.50-2.00 0.12-0.20 0.05-0.14
• Dmin для внутренней обработки =20 мм • Руководство по эксплуатации и режимы резания: см. стр. B132-145.
Державки: см.стр.: CGIN 26 (B84) • E-GEHIR / E-GHIMR (B76) • GAIR/L (B83) • GHIR/L (W=1.9-6.4) (B80) • GHIR/L-C (W=4-6.4) (B81) • GHIR/L-SC
(W=2-4.8) (B81).


GIPI (W<M)
Прецизионные двухсторонние пластины для нарезания и протачивания
внутренних канавок
±0.025
5
8°
ef.
15.7 R
R
Tmax-r
M

Рекомендованные
Параметры Прочный Ö Твёрдый
режимы
IC830

IC808


f (канавки)
IC20


Обозначение W±0.02 R±0.03 R±toler Tmax-r M (мм/об)
GIPI 1.57-0.15 1.57 0.15 0.030 2.50 2.2 l l l 0.03-0.05
GIPI 1.70-0.00 1.70 0.00 0.030 2.50 2.2 l l l 0.03-0.06
GIPI 1.78-0.10 1.78 0.10 0.030 2.50 2.2 l l l 0.03-0.06
GIPI 1.96-0.10 1.96 0.10 0.030 2.50 2.2 l l 0.04-0.06
GIPI 1.96-0.15 1.96 0.15 0.030 2.50 2.2 l l 0.04-0.06
• Гнездо державки необходимо модифицировать • Dmin для внутренней обработки =20 мм • Руководство по эксплуатации и режимы резания: см.
стр. B132-145.
Державки: см.стр.: GAIR/L (B83) • GHIR/L (W=1.9-6.4) (B80).
