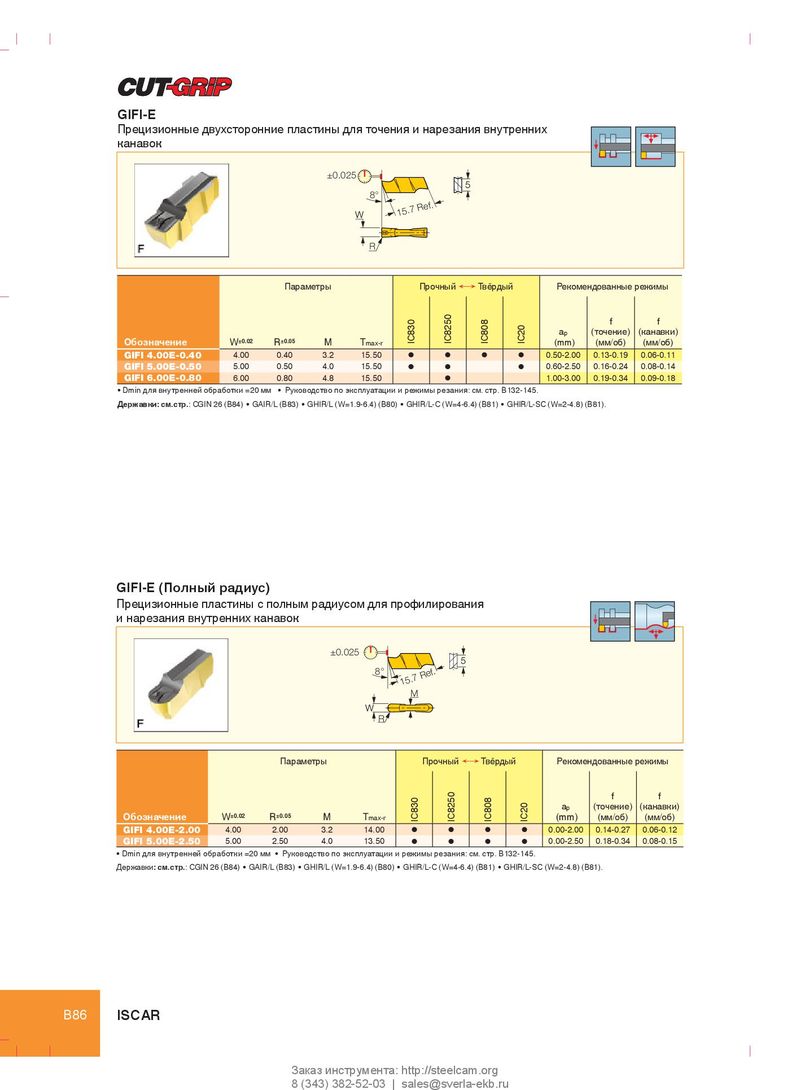

GIFI-E
Прецизионные двухсторонние пластины для точения и нарезания внутренних
канавок
±0.025 5 8° W 15.7 Ref.
R
Параметры Прочный Ö Твёрдый Рекомендованные режимы
f f
ap (точение) (канавки)
| Обозначение | W ±0.02 | R±0.05 | M | Tmax-r | (mm) | (мм/об) | (мм/об) | ||||
| GIFI 4.00E-0.40 | 4.00 | 0.40 | 3.2 | 15.50 | l | l | l | l | 0.50-2.00 | 0.13-0.19 | 0.06-0.11 |
| GIFI 5.00E-0.50 | 5.00 | 0.50 | 4.0 | 15.50 | l | l | l | 0.60-2.50 | 0.16-0.24 | 0.08-0.14 | |
| GIFI 6.00E-0.80 | 6.00 | 0.80 | 4.8 | 15.50 | l | 1.00-3.00 | 0.19-0.34 | 0.09-0.18 |
- Dmin для внутренней обработки =20 мм
- Руководство по эксплуатации и режимы резания: см. стр. B132-145.
Державки: см.стр.: CGIN 26 (B84) GAIR/L (B83) GHIR/L (W=1.9-6.4) (B80) GHIR/L-C (W=4-6.4) (B81) GHIR/L-SC (W=2-4.8) (B81).
GIFI-E (Полный радиус)
Прецизионные пластины с полным радиусом для профилирования
и нарезания внутренних канавок
±0.025 5 8° 15.7 Ref. M W R
Параметры Прочный Ö Твёрдый Рекомендованные режимы
f f
ap (точение) (канавки)
| Обозначение | W ±0.02 | R±0.05 | M | Tmax-r | (mm) | (мм/об) | (мм/об) | ||||
| GIFI 4.00E-2.00 | 4.00 | 2.00 | 3.2 | 14.00 | l | l | l | l | 0.00-2.00 | 0.14-0.27 | 0.06-0.12 |
| GIFI 5.00E-2.50 | 5.00 | 2.50 | 4.0 | 13.50 | l | l | l | l | 0.00-2.50 | 0.18-0.34 | 0.08-0.15 |
- Dmin для внутренней обработки =20 мм
- Руководство по эксплуатации и режимы резания: см. стр. B132-145.
Державки: см.стр.: CGIN 26 (B84) GAIR/L (B83) GHIR/L (W=1.9-6.4) (B80) GHIR/L-C (W=4-6.4) (B81) GHIR/L-SC (W=2-4.8) (B81).
