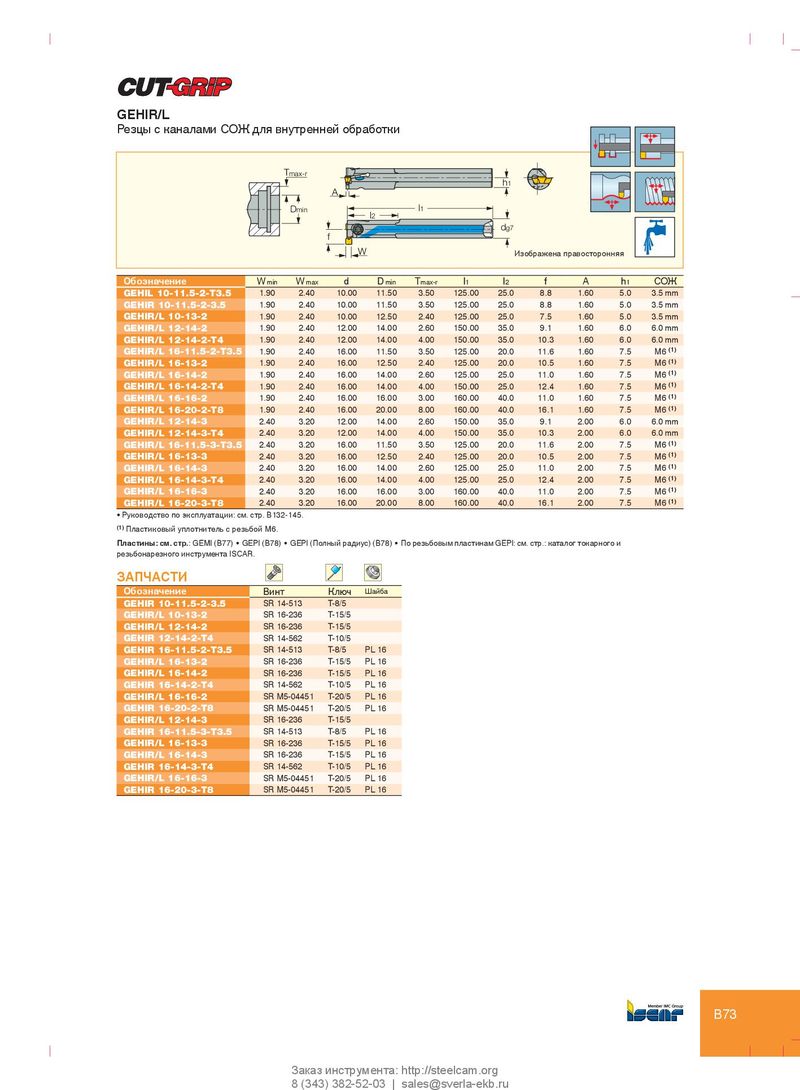

Расточные резцы GEHIR Dmin 12.5 мм (с пластинами GEPI)
GEHIMR/L GEHIR/L
Резцы с каналами СОЖ для внутренней обработки
| Tmax-r Dmin | f W A | l2 | l1 | dg7 h1 И | зображена | правостор | онняя | ||||
| Обозначение | Wmin | Wmax | d | Dmin | Tmax-r | l1 | l2 | f | A | h1 | СОЖ |
| GEHIL 10-11.5-2-T3.5 | 1.90 | 2.40 | 10.00 | 11.50 | 3.50 | 125.00 | 25.0 | 8.8 | 1.60 | 5.0 | 3.5 mm |
| GEHIR 10-11.5-2-3.5 | 1.90 | 2.40 | 10.00 | 11.50 | 3.50 | 125.00 | 25.0 | 8.8 | 1.60 | 5.0 | 3.5 mm |
| GEHIR/L 10-13-2 | 1.90 | 2.40 | 10.00 | 12.50 | 2.40 | 125.00 | 25.0 | 7.5 | 1.60 | 5.0 | 3.5 mm |
| GEHIR/L 12-14-2 | 1.90 | 2.40 | 12.00 | 14.00 | 2.60 | 150.00 | 35.0 | 9.1 | 1.60 | 6.0 | 6.0 mm |
| GEHIR/L 12-14-2-T4 | 1.90 | 2.40 | 12.00 | 14.00 | 4.00 | 150.00 | 35.0 | 10.3 | 1.60 | 6.0 | 6.0 mm |
| GEHIR/L 16-11.5-2-T3.5 | 1.90 | 2.40 | 16.00 | 11.50 | 3.50 | 125.00 | 20.0 | 11.6 | 1.60 | 7.5 | M6(1) |
| GEHIR/L 16-13-2 | 1.90 | 2.40 | 16.00 | 12.50 | 2.40 | 125.00 | 20.0 | 10.5 | 1.60 | 7.5 | M6(1) |
| GEHIR/L 16-14-2 | 1.90 | 2.40 | 16.00 | 14.00 | 2.60 | 125.00 | 25.0 | 11.0 | 1.60 | 7.5 | M6(1) |
| GEHIR/L 16-14-2-T4 | 1.90 | 2.40 | 16.00 | 14.00 | 4.00 | 150.00 | 25.0 | 12.4 | 1.60 | 7.5 | M6(1) |
| GEHIR/L 16-16-2 | 1.90 | 2.40 | 16.00 | 16.00 | 3.00 | 160.00 | 40.0 | 11.0 | 1.60 | 7.5 | M6(1) |
| GEHIR/L 16-20-2-T8 | 1.90 | 2.40 | 16.00 | 20.00 | 8.00 | 160.00 | 40.0 | 16.1 | 1.60 | 7.5 | M6(1) |
| GEHIR/L 12-14-3 | 2.40 | 3.20 | 12.00 | 14.00 | 2.60 | 150.00 | 35.0 | 9.1 | 2.00 | 6.0 | 6.0 mm |
| GEHIR/L 12-14-3-T4 | 2.40 | 3.20 | 12.00 | 14.00 | 4.00 | 150.00 | 35.0 | 10.3 | 2.00 | 6.0 | 6.0 mm |
| GEHIR/L 16-11.5-3-T3.5 | 2.40 | 3.20 | 16.00 | 11.50 | 3.50 | 125.00 | 20.0 | 11.6 | 2.00 | 7.5 | M6(1) |
| GEHIR/L 16-13-3 | 2.40 | 3.20 | 16.00 | 12.50 | 2.40 | 125.00 | 20.0 | 10.5 | 2.00 | 7.5 | M6(1) |
| GEHIR/L 16-14-3 | 2.40 | 3.20 | 16.00 | 14.00 | 2.60 | 125.00 | 25.0 | 11.0 | 2.00 | 7.5 | M6(1) |
| GEHIR/L 16-14-3-T4 | 2.40 | 3.20 | 16.00 | 14.00 | 4.00 | 125.00 | 25.0 | 12.4 | 2.00 | 7.5 | M6(1) |
| GEHIR/L 16-16-3 | 2.40 | 3.20 | 16.00 | 16.00 | 3.00 | 160.00 | 40.0 | 11.0 | 2.00 | 7.5 | M6(1) |
| GEHIR/L 16-20-3-T8 | 2.40 | 3.20 | 16.00 | 20.00 | 8.00 | 160.00 | 40.0 | 16.1 | 2.00 | 7.5 | M6(1) |
- Руководство по эксплуатации: см. стр. B132-145.
(1) Пластиковый уплотнитель с резьбой M6. Пластины: см. стр.: GEMI (B77) GEPI (B78) GEPI (Полный радиус) (B78) По резьбовым пластинам GEPI: см. стр.: каталог токарного и резьбонарезного инструмента ISCAR.
GEHIMR/L-SC ЗАПЧАСТИ
| Обозначение | Винт | Ключ | Шайба |
| GEHIR 10-11.5-2-3.5 | SR 14-513 | T-8/5 | |
| GEHIR/L 10-13-2 | SR 16-236 | T-15/5 | |
| GEHIR/L 12-14-2 | SR 16-236 | T-15/5 | |
| GEHIR 12-14-2-T4 | SR 14-562 | T-10/5 | |
| GEHIR 16-11.5-2-T3.5 | SR 14-513 | T-8/5 | PL 16 |
| GEHIR/L 16-13-2 | SR 16-236 | T-15/5 | PL 16 |
| GEHIR/L 16-14-2 | SR 16-236 | T-15/5 | PL 16 |
| GEHIR 16-14-2-T4 | SR 14-562 | T-10/5 | PL 16 |
| GEHIR/L 16-16-2 | SR M5-04451 | T-20/5 | PL 16 |
| GEHIR 16-20-2-T8 | SR M5-04451 | T-20/5 | PL 16 |
| GEHIR/L 12-14-3 | SR 16-236 | T-15/5 | |
| GEHIR 16-11.5-3-T3.5 | SR 14-513 | T-8/5 | PL 16 |
| GEHIR/L 16-13-3 | SR 16-236 | T-15/5 | PL 16 |
| GEHIR/L 16-14-3 | SR 16-236 | T-15/5 | PL 16 |
| GEHIR 16-14-3-T4 | SR 14-562 | T-10/5 | PL 16 |
| GEHIR/L 16-16-3 | SR M5-04451 | T-20/5 | PL 16 |
| GEHIR 16-20-3-T8 | SR M5-04451 | T-20/5 | PL 16 |
