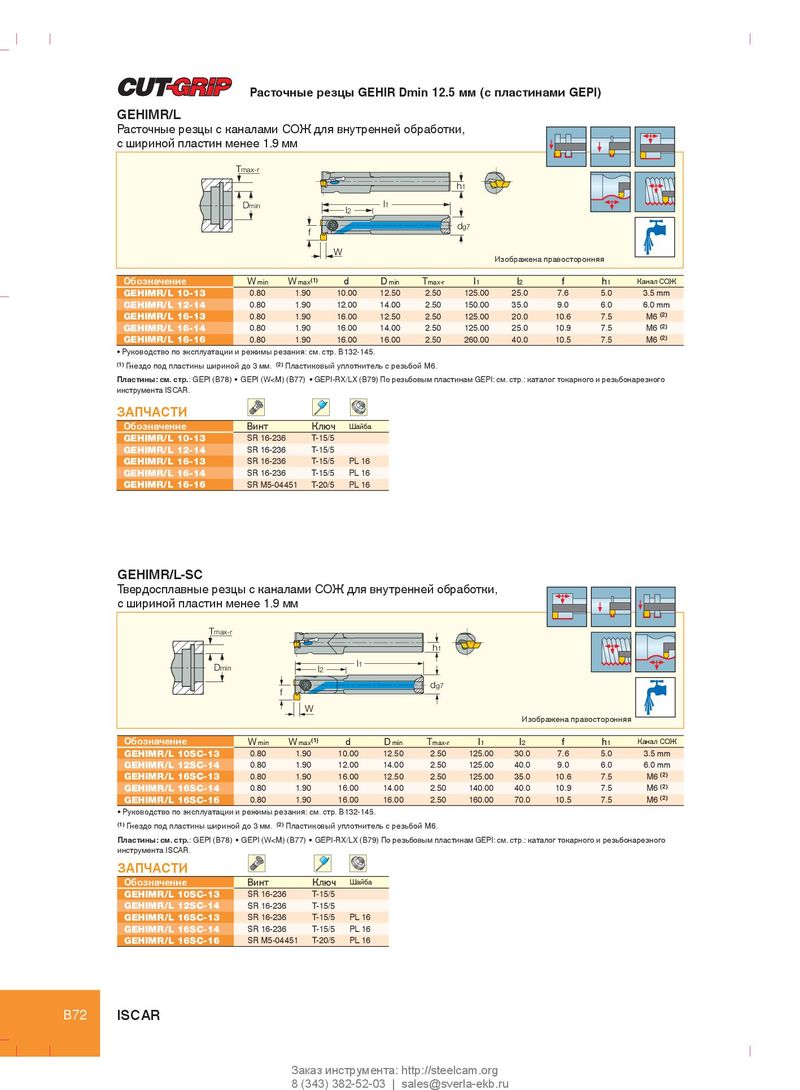

Расточные резцы GEHIR Dmin 12.5 мм (с пластинами GEPI)
GEHIMR/L
Расточные резцы с каналами СОЖ для внутренней обработки,
с шириной пластин менее 1.9 мм
Tmax-r
h1
D min l1
l2
dg7
f
W
Изображена правосторонняя
| Обозначение | W min | W max(1) | d | D min | T max-r | l1 | l2 | f | h1 | Канал СОЖ |
| GEHIMR/L 10-13 | 0.80 | 1.90 | 10.00 | 12.50 | 2.50 | 125.00 | 25.0 | 7.6 | 5.0 | 3.5 mm |
| GEHIMR/L 12-14 | 0.80 | 1.90 | 12.00 | 14.00 | 2.50 | 150.00 | 35.0 | 9.0 | 6.0 | 6.0 mm |
| GEHIMR/L 16-13 | 0.80 | 1.90 | 16.00 | 12.50 | 2.50 | 125.00 | 20.0 | 10.6 | 7.5 | M6 (2) |
| GEHIMR/L 16-14 | 0.80 | 1.90 | 16.00 | 14.00 | 2.50 | 125.00 | 25.0 | 10.9 | 7.5 | M6 (2) |
| GEHIMR/L 16-16 | 0.80 | 1.90 | 16.00 | 16.00 | 2.50 | 260.00 | 40.0 | 10.5 | 7.5 | M6 (2) |
- Руководство по эксплуатации и режимы резания: см. стр. B132-145.
(1) Гнездо под пластины шириной до 3 мм. (2) Пластиковый уплотнитель с резьбой M6. Пластины: см. стр.: GEPI (B78) GEPI (W<M) (B77) GEPI-RX/LX (B79) По резьбовым пластинам GEPI: см. стр.: каталог токарного и резьбонарезного инструмента ISCAR.
ЗАПЧАСТИ
| Обозначение | Винт | Ключ | Шайба |
| GEHIMR/L 10-13 | SR 16-236 | T-15/5 | |
| GEHIMR/L 12-14 | SR 16-236 | T-15/5 | |
| GEHIMR/L 16-13 | SR 16-236 | T-15/5 | PL 16 |
| GEHIMR/L 16-14 | SR 16-236 | T-15/5 | PL 16 |
| GEHIMR/L 16-16 | SR M5-04451 | T-20/5 | PL 16 |
GEHIMR/L-SC
Твердосплавные резцы с каналами СОЖ для внутренней обработки,
с шириной пластин менее 1.9 мм
Tmax-r
h1
D l1
min l2
dg7
f
W
Изображена правосторонняя
| Обозначение | W min | W max(1) | d | D min | Tmax-r | l1 | l2 | f | h1 | Канал СОЖ |
| GEHIMR/L 10SC-13 | 0.80 | 1.90 | 10.00 | 12.50 | 2.50 | 125.00 | 30.0 | 7.6 | 5.0 | 3.5 mm |
| GEHIMR/L 12SC-14 | 0.80 | 1.90 | 12.00 | 14.00 | 2.50 | 125.00 | 40.0 | 9.0 | 6.0 | 6.0 mm |
| GEHIMR/L 16SC-13 | 0.80 | 1.90 | 16.00 | 12.50 | 2.50 | 125.00 | 35.0 | 10.6 | 7.5 | M6 (2) |
| GEHIMR/L 16SC-14 | 0.80 | 1.90 | 16.00 | 14.00 | 2.50 | 140.00 | 40.0 | 10.9 | 7.5 | M6 (2) |
| GEHIMR/L 16SC-16 | 0.80 | 1.90 | 16.00 | 16.00 | 2.50 | 160.00 | 70.0 | 10.5 | 7.5 | M6 (2) |
- Руководство по эксплуатации и режимы резания: см. стр. B132-145.
(1) Гнездо под пластины шириной до 3 мм. (2) Пластиковый уплотнитель с резьбой M6. Пластины: см. стр.: GEPI (B78) GEPI (W<M) (B77) GEPI-RX/LX (B79) По резьбовым пластинам GEPI: см. стр.: каталог токарного и резьбонарезного инструмента ISCAR.
ЗАПЧАСТИ
| Обозначение | Винт | Ключ | Шайба |
| GEHIMR/L 10SC-13 | SR 16-236 | T-15/5 | |
| GEHIMR/L 12SC-14 | SR 16-236 | T-15/5 | |
| GEHIMR/L 16SC-13 | SR 16-236 | T-15/5 | PL 16 |
| GEHIMR/L 16SC-14 | SR 16-236 | T-15/5 | PL 16 |
| GEHIMR/L 16SC-16 | SR M5-04451 | T-20/5 | PL 16 |
