Каталог Iscar токарный инструмент для нарезания канавок - страница 157

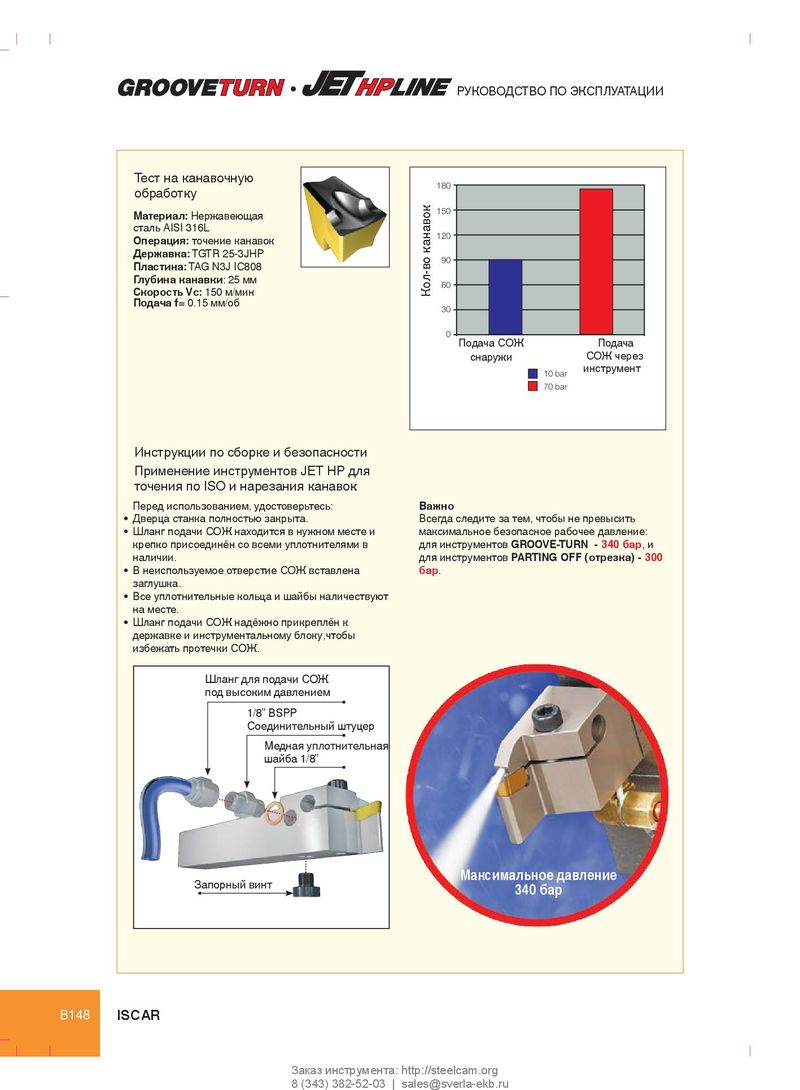

• РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Тест на канавочную 180 обработку 150 Материал: Нержавеющая сталь AISI 316L 120 Операция: точение канавок Державка: TGTR 25-3JHP 90 Пластина: TAG N3J IC808 Глубина канавки: 25 мм 60 Скорость Vc: 150 м/мин Кол-во канавок Подача f= 0.15 мм/об 30 0 Подача СОЖ Подача снаружи СОЖ через инструмент 10 bar 70 bar Инструкции по сборке и безопасности Применение инструментов JET HP для точения по ISO и нарезания канавок Перед использованием, удостоверьтесь: Важно • Дверца станка полностью закрыта. Всегда следите за тем, чтобы не превысить • Шланг подачи СОЖ находится в нужном месте и максимальное безопасное рабочее давление: крепко присоединён со всеми уплотнителями в для инструментов GROOVE-TURN - 340 бар, и наличии. для инструментов PARTING OFF (отрезка) - 300 • В неиспользуемое отверстие СОЖ вставлена бар. заглушка. • Все уплотнительные кольца и шайбы наличествуют на месте. • Шланг подачи СОЖ надёжно прикреплён к державке и инструментальному блоку,чтобы избежать протечки СОЖ. Шланг для подачи СОЖ под высоким давлением 1/8” BSPP Соединительный штуцер Медная уплотнительная шайба 1/8” Максимальное давление Запорный винт 340 бар B148 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
