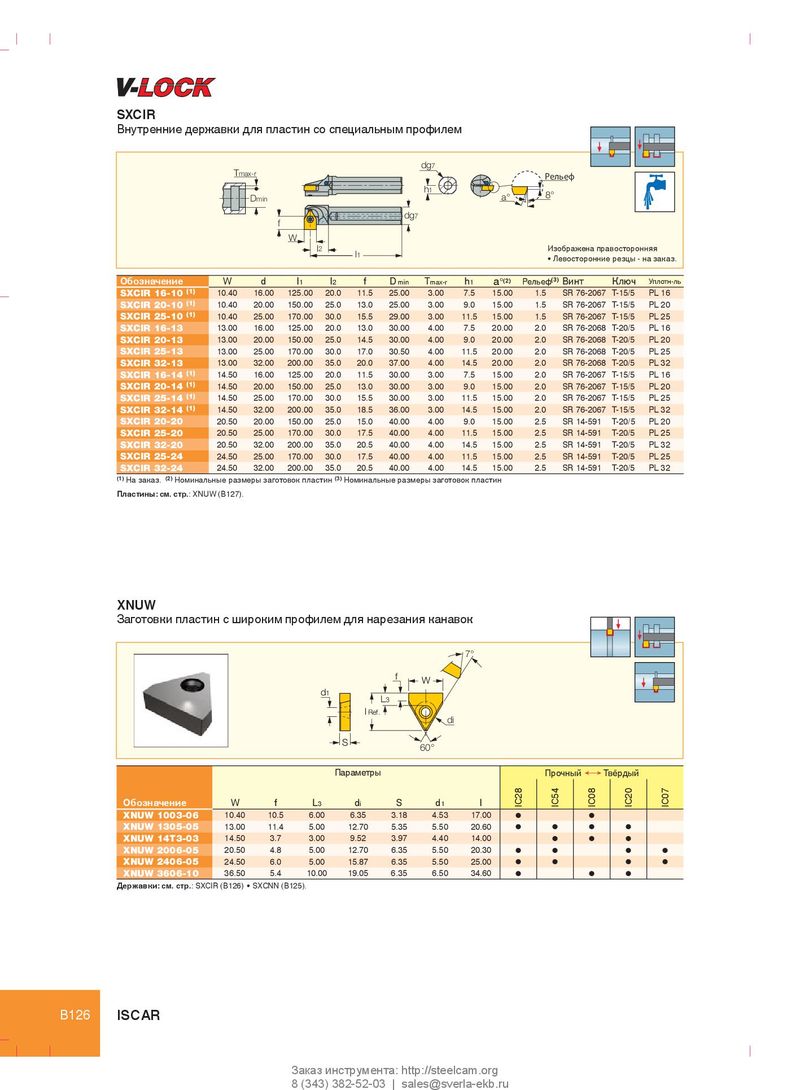

SXCIR Внутренние державки для пластин со специальным профилем dg7 Tmax-r Рельеф h 1 Dmin a° 8° dg 7 f W l 2 Изображена правосторонняя l 1 • Левосторонние резцы - на заказ. Обозначение W d l 1 l 2 f D min T max-r h 1 a° (2) Рельеф (3) Винт Ключ Уплотн-ль SXCIR 16-10 (1) 10.40 16.00 125.00 20.0 11.5 25.00 3.00 7.5 15.00 1.5 SR 76-2067 T-15/5 PL 16 SXCIR 20-10 (1) 10.40 20.00 150.00 25.0 13.0 25.00 3.00 9.0 15.00 1.5 SR 76-2067 T-15/5 PL 20 SXCIR 25-10 (1) 10.40 25.00 170.00 30.0 15.5 29.00 3.00 11.5 15.00 1.5 SR 76-2067 T-15/5 PL 25 SXCIR 16-13 13.00 16.00 125.00 20.0 13.0 30.00 4.00 7.5 20.00 2.0 SR 76-2068 T-20/5 PL 16 SXCIR 20-13 13.00 20.00 150.00 25.0 14.5 30.00 4.00 9.0 20.00 2.0 SR 76-2068 T-20/5 PL 20 SXCIR 25-13 13.00 25.00 170.00 30.0 17.0 30.50 4.00 11.5 20.00 2.0 SR 76-2068 T-20/5 PL 25 SXCIR 32-13 13.00 32.00 200.00 35.0 20.0 37.00 4.00 14.5 20.00 2.0 SR 76-2068 T-20/5 PL 32 SXCIR 16-14 (1) 14.50 16.00 125.00 20.0 11.5 30.00 3.00 7.5 15.00 2.0 SR 76-2067 T-15/5 PL 16 SXCIR 20-14 (1) 14.50 20.00 150.00 25.0 13.0 30.00 3.00 9.0 15.00 2.0 SR 76-2067 T-15/5 PL 20 SXCIR 25-14 (1) 14.50 25.00 170.00 30.0 15.5 30.00 3.00 11.5 15.00 2.0 SR 76-2067 T-15/5 PL 25 SXCIR 32-14 (1) 14.50 32.00 200.00 35.0 18.5 36.00 3.00 14.5 15.00 2.0 SR 76-2067 T-15/5 PL 32 SXCIR 20-20 20.50 20.00 150.00 25.0 15.0 40.00 4.00 9.0 15.00 2.5 SR 14-591 T-20/5 PL 20 SXCIR 25-20 20.50 25.00 170.00 30.0 17.5 40.00 4.00 11.5 15.00 2.5 SR 14-591 T-20/5 PL 25 SXCIR 32-20 20.50 32.00 200.00 35.0 20.5 40.00 4.00 14.5 15.00 2.5 SR 14-591 T-20/5 PL 32 SXCIR 25-24 24.50 25.00 170.00 30.0 17.5 40.00 4.00 11.5 15.00 2.5 SR 14-591 T-20/5 PL 25 SXCIR 32-24 24.50 32.00 200.00 35.0 20.5 40.00 4.00 14.5 15.00 2.5 SR 14-591 T-20/5 PL 32 (1) На заказ. (2) Номинальные размеры заготовок пластин (3) Номинальные размеры заготовок пластин Пластины: см. стр.: XNUW (B127). XNUW Заготовки пластин с широким профилем для нарезания канавок 7° f W d1 L3 l Ref. di S 60° Параметры Прочный Ö Твёрдый Обозначение W f L 3 d i S d 1 l IC28 IC54 IC08 IC20 IC07 XNUW 1003-06 10.40 10.5 6.00 6.35 3.18 4.53 17.00 l l XNUW 1305-05 13.00 11.4 5.00 12.70 5.35 5.50 20.60 l l l l XNUW 14T3-03 14.50 3.7 3.00 9.52 3.97 4.40 14.00 l l l XNUW 2006-05 20.50 4.8 5.00 12.70 6.35 5.50 20.30 l l l l XNUW 2406-05 24.50 6.0 5.00 15.87 6.35 5.50 25.00 l l l l XNUW 3606-10 36.50 5.4 10.00 19.05 6.35 6.50 34.60 l l l Державки: см. стр.: SXCIR (B126) • SXCNN (B125). B126 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
