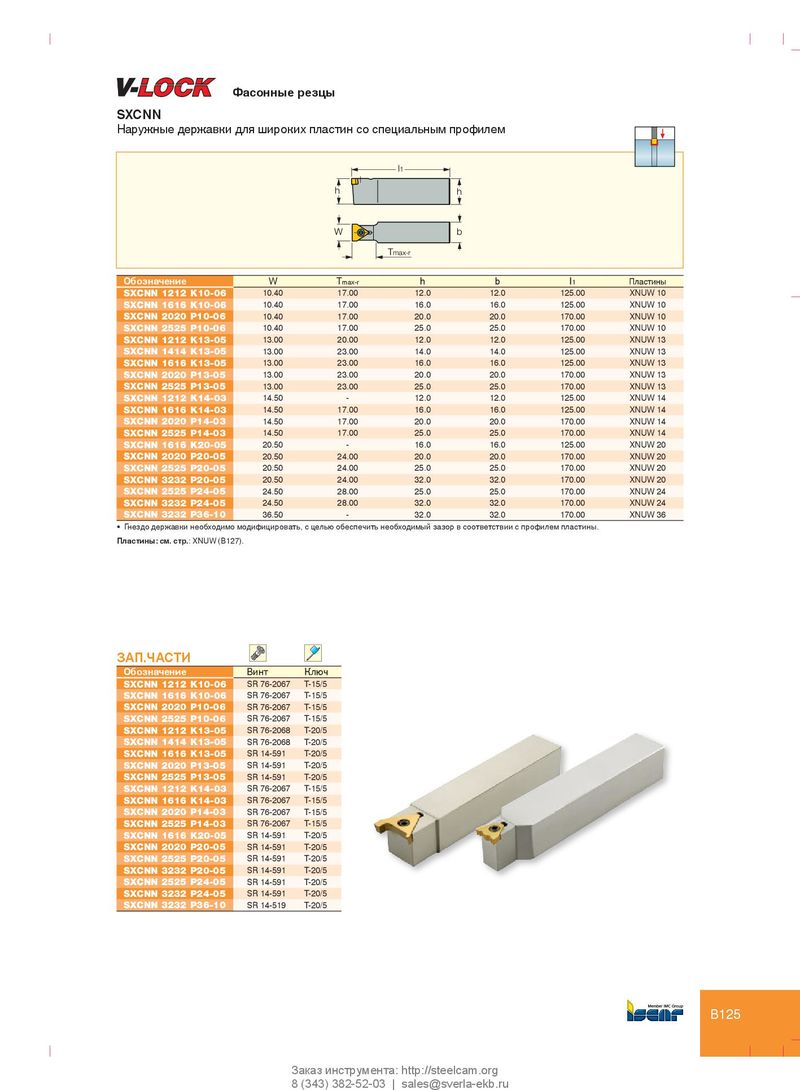

Каталог Iscar токарный инструмент для нарезания канавок - страница 134

Фасонные резцы GIQR/L-A18 SXCNN Наружные державки для широких пластин со специальным профилем l1 h h W b Tmax-r Обозначение W T max-r h b l 1 Пластины SXCNN 1212 K10-06 10.40 17.00 12.0 12.0 125.00 XNUW 10 SXCNN 1616 K10-06 10.40 17.00 16.0 16.0 125.00 XNUW 10 SXCNN 2020 P10-06 10.40 17.00 20.0 20.0 170.00 XNUW 10 SXCNN 2525 P10-06 10.40 17.00 25.0 25.0 170.00 XNUW 10 SXCNN 1212 K13-05 13.00 20.00 12.0 12.0 125.00 XNUW 13 SXCNN 1414 K13-05 13.00 23.00 14.0 14.0 125.00 XNUW 13 SXCNN 1616 K13-05 13.00 23.00 16.0 16.0 125.00 XNUW 13 SXCNN 2020 P13-05 13.00 23.00 20.0 20.0 170.00 XNUW 13 SXCNN 2525 P13-05 13.00 23.00 25.0 25.0 170.00 XNUW 13 SXCNN 1212 K14-03 14.50 - 12.0 12.0 125.00 XNUW 14 SXCNN 1616 K14-03 14.50 17.00 16.0 16.0 125.00 XNUW 14 SXCNN 2020 P14-03 14.50 17.00 20.0 20.0 170.00 XNUW 14 GIQR/L-B18 SXCNN 2525 P14-03 14.50 17.00 25.0 25.0 170.00 XNUW 14 SXCNN 1616 K20-05 20.50 - 16.0 16.0 125.00 XNUW 20 SXCNN 2020 P20-05 20.50 24.00 20.0 20.0 170.00 XNUW 20 SXCNN 2525 P20-05 20.50 24.00 25.0 25.0 170.00 XNUW 20 SXCNN 3232 P20-05 20.50 24.00 32.0 32.0 170.00 XNUW 20 SXCNN 2525 P24-05 24.50 28.00 25.0 25.0 170.00 XNUW 24 SXCNN 3232 P24-05 24.50 28.00 32.0 32.0 170.00 XNUW 24 SXCNN 3232 P36-10 36.50 - 32.0 32.0 170.00 XNUW 36 • Гнездо державки необходимо модифицировать, с целью обеспечить необходимый зазор в соответствии с профилем пластины. Пластины: см. стр.: XNUW (B127). ЗАП.ЧАСТИ Обозначение Винт Ключ SXCNN 1212 K10-06 SR 76-2067 T-15/5 SXCNN 1616 K10-06 SR 76-2067 T-15/5 SXCNN 2020 P10-06 SR 76-2067 T-15/5 SXCNN 2525 P10-06 SR 76-2067 T-15/5 SXCNN 1212 K13-05 SR 76-2068 T-20/5 SXCNN 1414 K13-05 SR 76-2068 T-20/5 SXCNN 1616 K13-05 SR 14-591 T-20/5 SXCNN 2020 P13-05 SR 14-591 T-20/5 SXCNN 2525 P13-05 SR 14-591 T-20/5 SXCNN 1212 K14-03 SR 76-2067 T-15/5 SXCNN 1616 K14-03 SR 76-2067 T-15/5 SXCNN 2020 P14-03 SR 76-2067 T-15/5 SXCNN 2525 P14-03 SR 76-2067 T-15/5 SXCNN 1616 K20-05 SR 14-591 T-20/5 SXCNN 2020 P20-05 SR 14-591 T-20/5 SXCNN 2525 P20-05 SR 14-591 T-20/5 SXCNN 3232 P20-05 SR 14-591 T-20/5 SXCNN 2525 P24-05 SR 14-591 T-20/5 SXCNN 3232 P24-05 SR 14-591 T-20/5 SXCNN 3232 P36-10 SR 14-519 T-20/5 B125 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
