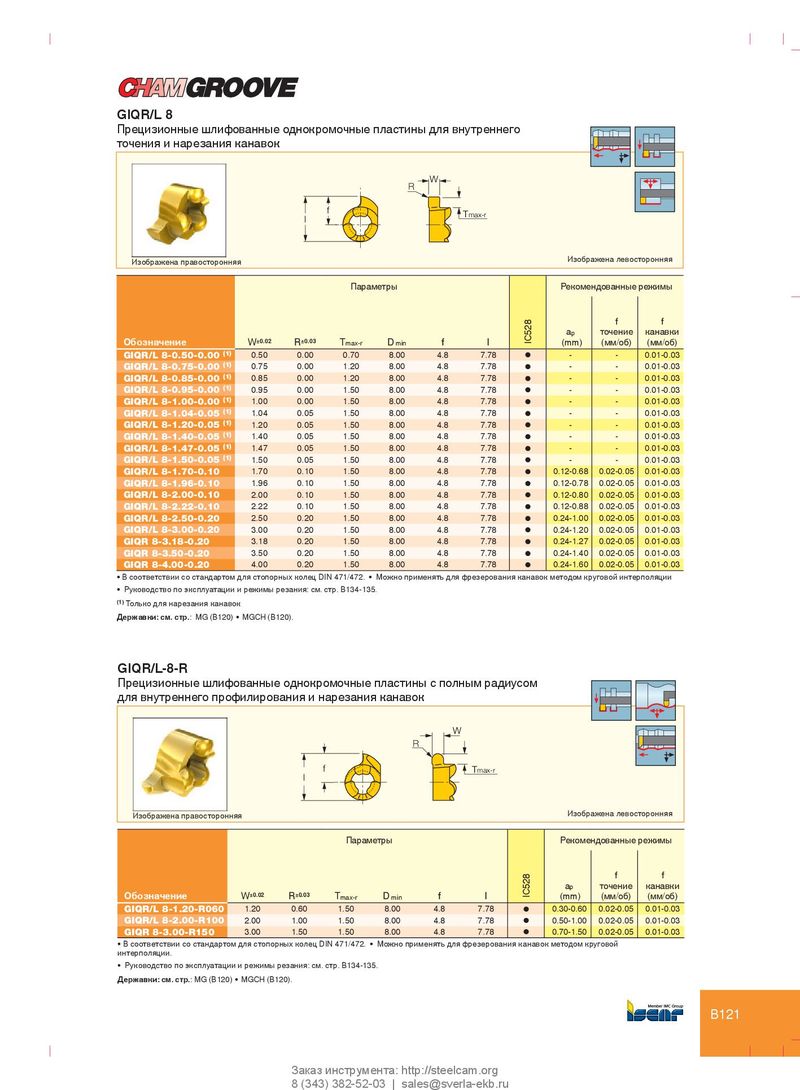

Каталог Iscar токарный инструмент для нарезания канавок - страница 130

MG GIQR/L 8 Прецизионные шлифованные однокромочные пластины для внутреннего точения и нарезания канавок W R f Tmax-r l Изображена правосторонняя Изображена левосторонняя Параметры Рекомендованные режимы f f a p точение канавки Обозначение W ±0.02 R ±0.03 T max-r D min f l IC528 (mm) (мм/об) (мм/об) GIQR/L 8-0.50-0.00 (1) 0.50 0.00 0.70 8.00 4.8 7.78 l - - 0.01-0.03 GIQR/L 8-0.75-0.00 (1) 0.75 0.00 1.20 8.00 4.8 7.78 l - - 0.01-0.03 GIQR/L 8-0.85-0.00 (1) 0.85 0.00 1.20 8.00 4.8 7.78 l - - 0.01-0.03 GIQR/L 8-0.95-0.00 (1) 0.95 0.00 1.50 8.00 4.8 7.78 l - - 0.01-0.03 GIQR/L 8-1.00-0.00 (1) 1.00 0.00 1.50 8.00 4.8 7.78 l - - 0.01-0.03 GIQR/L 8-1.04-0.05 (1) 1.04 0.05 1.50 8.00 4.8 7.78 l - - 0.01-0.03 GIQR/L 8-1.20-0.05 (1) 1.20 0.05 1.50 8.00 4.8 7.78 l - - 0.01-0.03 GIQR/L 8-1.40-0.05 (1) 1.40 0.05 1.50 8.00 4.8 7.78 l - - 0.01-0.03 GIQR/L 8-1.47-0.05 (1) 1.47 0.05 1.50 8.00 4.8 7.78 l - - 0.01-0.03 GIQR/L 8-1.50-0.05 (1) 1.50 0.05 1.50 8.00 4.8 7.78 l - - 0.01-0.03 GIQR/L 8-1.70-0.10 1.70 0.10 1.50 8.00 4.8 7.78 l 0.12-0.68 0.02-0.05 0.01-0.03 GIQR/L 8-1.96-0.10 1.96 0.10 1.50 8.00 4.8 7.78 l 0.12-0.78 0.02-0.05 0.01-0.03 GIQR/L 8-2.00-0.10 2.00 0.10 1.50 8.00 4.8 7.78 l 0.12-0.80 0.02-0.05 0.01-0.03 GIQR/L 8-2.22-0.10 2.22 0.10 1.50 8.00 4.8 7.78 l 0.12-0.88 0.02-0.05 0.01-0.03 GIQR/L 8-2.50-0.20 2.50 0.20 1.50 8.00 4.8 7.78 l 0.24-1.00 0.02-0.05 0.01-0.03 GIQR/L 8-3.00-0.20 3.00 0.20 1.50 8.00 4.8 7.78 l 0.24-1.20 0.02-0.05 0.01-0.03 MGCH GIQR 8-3.18-0.20 3.18 0.20 1.50 8.00 4.8 7.78 l 0.24-1.27 0.02-0.05 0.01-0.03 GIQR 8-3.50-0.20 3.50 0.20 1.50 8.00 4.8 7.78 l 0.24-1.40 0.02-0.05 0.01-0.03 GIQR 8-4.00-0.20 4.00 0.20 1.50 8.00 4.8 7.78 l 0.24-1.60 0.02-0.05 0.01-0.03 • В соответствии со стандартом для стопорных колец DIN 471/472. • Можно применять для фрезерования канавок методом круговой интерполяции • Руководство по эксплуатации и режимы резания: см. стр. B134-135. (1) Только для нарезания канавок Державки: см. стр.: MG (B120) • MGCH (B120). GIQR/L-8-R Прецизионные шлифованные однокромочные пластины с полным радиусом для внутреннего профилирования и нарезания канавок W R f Tmax-r l Изображена правосторонняя Изображена левосторонняя Параметры Рекомендованные режимы f f a p точение канавки Обозначение W ±0.02 R ±0.03 T max-r D min f l IC528 (mm) (мм/об) (мм/об) GIQR/L 8-1.20-R060 1.20 0.60 1.50 8.00 4.8 7.78 l 0.30-0.60 0.02-0.05 0.01-0.03 GIQR/L 8-2.00-R100 2.00 1.00 1.50 8.00 4.8 7.78 l 0.50-1.00 0.02-0.05 0.01-0.03 GIQR 8-3.00-R150 3.00 1.50 1.50 8.00 4.8 7.78 l 0.70-1.50 0.02-0.05 0.01-0.03 • В соответствии со стандартом для стопорных колец DIN 471/472. • Можно применять для фрезерования канавок методом круговой интерполяции. • Руководство по эксплуатации и режимы резания: см. стр. B134-135. Державки: см. стр.: MG (B120) • MGCH (B120). B121 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
