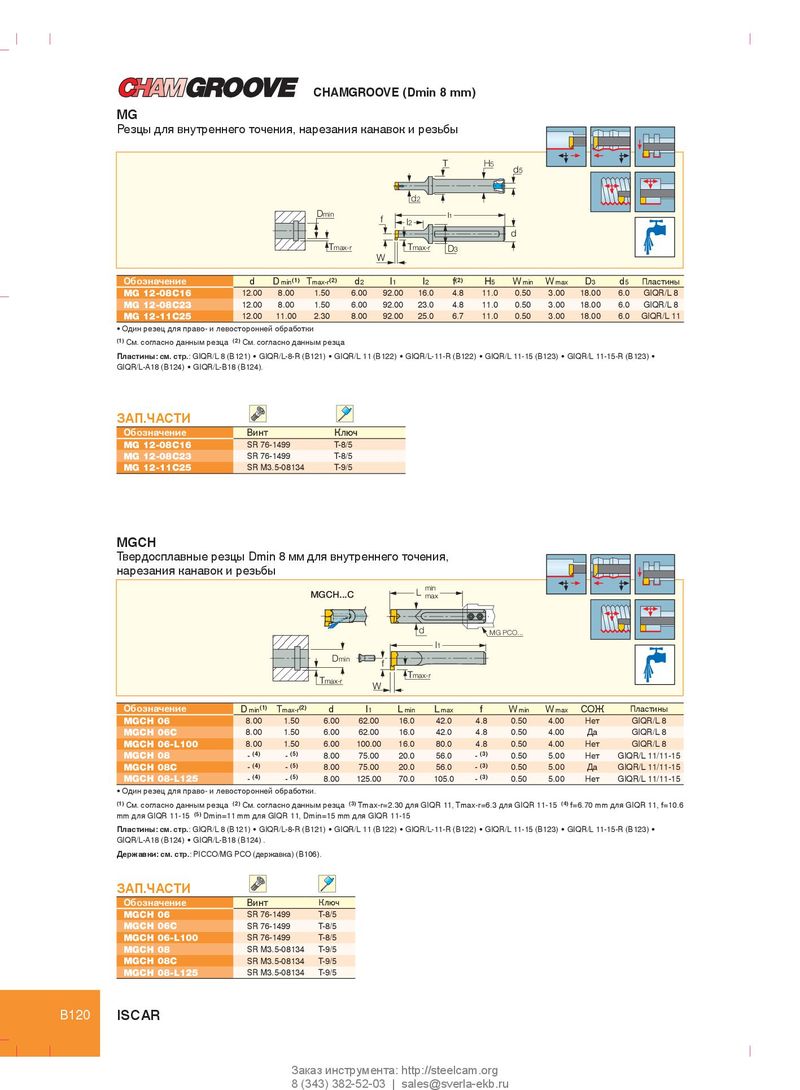

Каталог Iscar токарный инструмент для нарезания канавок - страница 129

CHAMGROOVE (Dmin 8 mm) MG Резцы для внутреннего точения, нарезания канавок и резьбы T H5 d5 d2 Dmin l1 f l2 d Tmax-r Tmax-r D3 W Обозначение d D min (1) T max-r (2) d 2 l 1 l 2 f (2) H 5 W min W max D 3 d 5 Пластины MG 12-08C16 12.00 8.00 1.50 6.00 92.00 16.0 4.8 11.0 0.50 3.00 18.00 6.0 GIQR/L 8 MG 12-08C23 12.00 8.00 1.50 6.00 92.00 23.0 4.8 11.0 0.50 3.00 18.00 6.0 GIQR/L 8 MG 12-11C25 12.00 11.00 2.30 8.00 92.00 25.0 6.7 11.0 0.50 3.00 18.00 6.0 GIQR/L 11 • Один резец для право- и левосторонней обработки (1) См. согласно данным резца (2) См. согласно данным резца Пластины: см. стр.: GIQR/L 8 (B121) • GIQR/L-8-R (B121) • GIQR/L 11 (B122) • GIQR/L-11-R (B122) • GIQR/L 11-15 (B123) • GIQR/L 11-15-R (B123) • GIQR/L-A18 (B124) • GIQR/L-B18 (B124). ЗАП.ЧАСТИ Обозначение Винт Ключ MG 12-08C16 SR 76-1499 T-8/5 MG 12-08C23 SR 76-1499 T-8/5 MG 12-11C25 SR M3.5-08134 T-9/5 MGCH Твердосплавные резцы Dmin 8 мм для внутреннего точения, нарезания канавок и резьбы min MGCH...C L max d MG PCO... l1 Dmin f Tmax-r Tmax-r W Обозначение D min (1) T max-r (2) d l 1 L min L max f W min W max СОЖ Пластины MGCH 06 8.00 1.50 6.00 62.00 16.0 42.0 4.8 0.50 4.00 Нет GIQR/L 8 MGCH 06C 8.00 1.50 6.00 62.00 16.0 42.0 4.8 0.50 4.00 Да GIQR/L 8 MGCH 06-L100 8.00 1.50 6.00 100.00 16.0 80.0 4.8 0.50 4.00 Нет GIQR/L 8 MGCH 08 - (4) - (5) 8.00 75.00 20.0 56.0 - (3) 0.50 5.00 Нет GIQR/L 11/11-15 MGCH 08C - (4) - (5) 8.00 75.00 20.0 56.0 - (3) 0.50 5.00 Да GIQR/L 11/11-15 MGCH 08-L125 - (4) - (5) 8.00 125.00 70.0 105.0 - (3) 0.50 5.00 Нет GIQR/L 11/11-15 • Один резец для право- и левосторонней обработки. (1) См. согласно данным резца (2) См. согласно данным резца (3) Tmax-r=2.30 для GIQR 11, Tmax-r=6.3 для GIQR 11-15 (4) f=6.70 mm для GIQR 11, f=10.6 mm для GIQR 11-15 (5) Dmin=11 mm для GIQR 11, Dmin=15 mm для GIQR 11-15 Пластины: см. стр.: GIQR/L 8 (B121) • GIQR/L-8-R (B121) • GIQR/L 11 (B122) • GIQR/L-11-R (B122) • GIQR/L 11-15 (B123) • GIQR/L 11-15-R (B123) • GIQR/L-A18 (B124) • GIQR/L-B18 (B124) . Державки: см. стр.: PICCO/MG PCO (державка) (B106). ЗАП.ЧАСТИ Обозначение Винт Ключ MGCH 06 SR 76-1499 T-8/5 MGCH 06C SR 76-1499 T-8/5 MGCH 06-L100 SR 76-1499 T-8/5 MGCH 08 SR M3.5-08134 T-9/5 MGCH 08C SR M3.5-08134 T-9/5 MGCH 08-L125 SR M3.5-08134 T-9/5 B120 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
