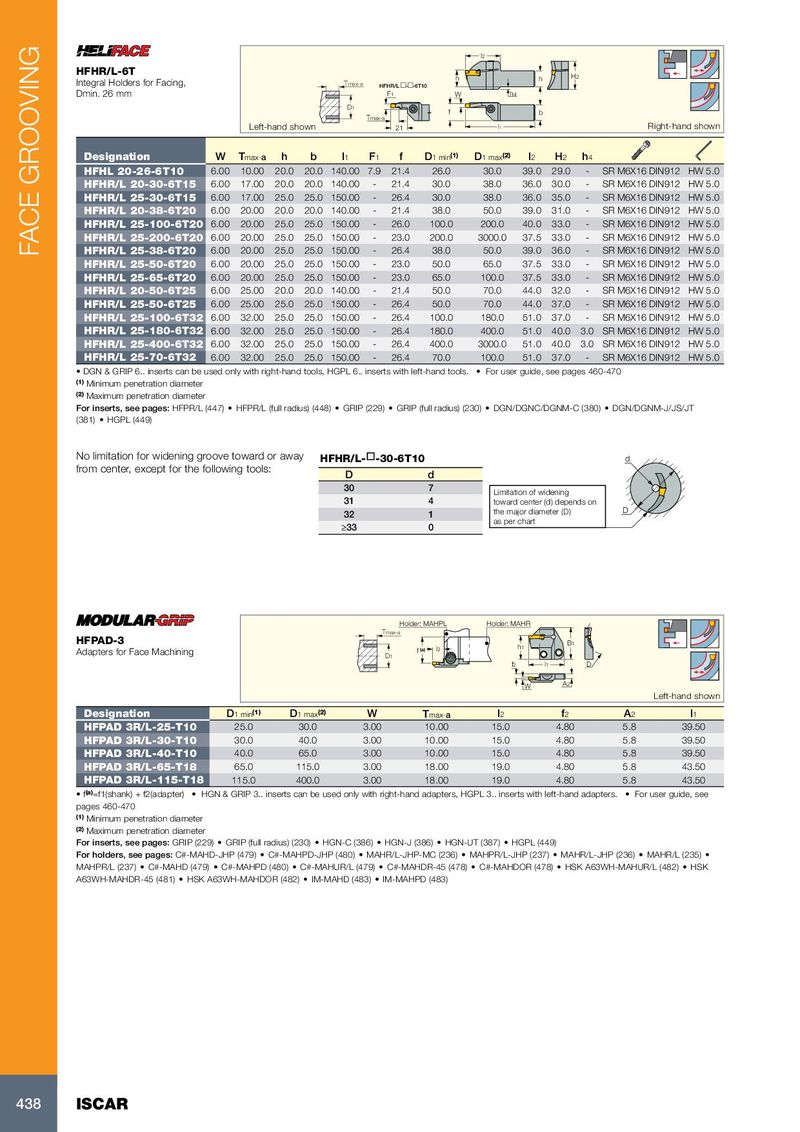

l2 HFHR/L-6T h h H2 Integral Holders for Facing, Tmax-a HFHR/L :-:-6T10 Dmin. 26 mm F1 W h4 D 1 f b Tmax-a Left-hand shown 21 l1 Right-hand shown Designation W T max- a h b l 1 F 1 f D 1 min (1) D 1 max (2) l 2 H 2 h 4 HFHL 20-26-6T10 6.00 10.00 20.0 20.0 140.00 7.9 21.4 26.0 30.0 39.0 29.0 - SR M6X16 DIN912 HW 5.0 HFHR/L 20-30-6T15 6.00 17.00 20.0 20.0 140.00 - 21.4 30.0 38.0 36.0 30.0 - SR M6X16 DIN912 HW 5.0 HFHR/L 25-30-6T15 6.00 17.00 25.0 25.0 150.00 - 26.4 30.0 38.0 36.0 35.0 - SR M6X16 DIN912 HW 5.0 HFHR/L 20-38-6T20 6.00 20.00 20.0 20.0 140.00 - 21.4 38.0 50.0 39.0 31.0 - SR M6X16 DIN912 HW 5.0 HFHR/L 25-100-6T20 6.00 20.00 25.0 25.0 150.00 - 26.0 100.0 200.0 40.0 33.0 - SR M6X16 DIN912 HW 5.0 HFHR/L 25-200-6T20 6.00 20.00 25.0 25.0 150.00 - 23.0 200.0 3000.0 37.5 33.0 - SR M6X16 DIN912 HW 5.0 FACE GROOVING HFHR/L 25-38-6T20 6.00 20.00 25.0 25.0 150.00 - 26.4 38.0 50.0 39.0 36.0 - SR M6X16 DIN912 HW 5.0 HFHR/L 25-50-6T20 6.00 20.00 25.0 25.0 150.00 - 23.0 50.0 65.0 37.5 33.0 - SR M6X16 DIN912 HW 5.0 HFHR/L 25-65-6T20 6.00 20.00 25.0 25.0 150.00 - 23.0 65.0 100.0 37.5 33.0 - SR M6X16 DIN912 HW 5.0 HFHR/L 20-50-6T25 6.00 25.00 20.0 20.0 140.00 - 21.4 50.0 70.0 44.0 32.0 - SR M6X16 DIN912 HW 5.0 HFHR/L 25-50-6T25 6.00 25.00 25.0 25.0 150.00 - 26.4 50.0 70.0 44.0 37.0 - SR M6X16 DIN912 HW 5.0 HFHR/L 25-100-6T32 6.00 32.00 25.0 25.0 150.00 - 26.4 100.0 180.0 51.0 37.0 - SR M6X16 DIN912 HW 5.0 HFHR/L 25-180-6T32 6.00 32.00 25.0 25.0 150.00 - 26.4 180.0 400.0 51.0 40.0 3.0 SR M6X16 DIN912 HW 5.0 HFHR/L 25-400-6T32 6.00 32.00 25.0 25.0 150.00 - 26.4 400.0 3000.0 51.0 40.0 3.0 SR M6X16 DIN912 HW 5.0 HFHR/L 25-70-6T32 6.00 32.00 25.0 25.0 150.00 - 26.4 70.0 100.0 51.0 37.0 - SR M6X16 DIN912 HW 5.0 • DGN & GRIP 6.. inserts can be used only with right-hand tools, HGPL 6.. inserts with left-hand tools. • For user guide, see pages 460-470 (1) Minimum penetration diameter (2) Maximum penetration diameter For inserts, see pages: HFPR/L (447) • HFPR/L (full radius) (448) • GRIP (229) • GRIP (full radius) (230) • DGN/DGNC/DGNM-C (380) • DGN/DGNM-J/JS/JT (381) • HGPL (449) No limitation for widening groove toward or away HFHR/L- ¨ -30-6T10 d from center, except for the following tools: D d 30 7 Limitation of widening 31 4 toward center (d) depends on 32 1 the major diameter (D) D as per chart ≥33 0 Holder: MAHPL Holder: MAHR Tmax-a HFPAD-3 B1 Adapters for Face Machining f (a) l2 h1 D 1 f2 l1 D W A2 Left-hand shown Designation D 1 min (1) D 1 max (2) W T max- a l 2 f 2 A 2 l 1 HFPAD 3R/L-25-T10 25.0 30.0 3.00 10.00 15.0 4.80 5.8 39.50 HFPAD 3R/L-30-T10 30.0 40.0 3.00 10.00 15.0 4.80 5.8 39.50 HFPAD 3R/L-40-T10 40.0 65.0 3.00 10.00 15.0 4.80 5.8 39.50 HFPAD 3R/L-65-T18 65.0 115.0 3.00 18.00 19.0 4.80 5.8 43.50 HFPAD 3R/L-115-T18 115.0 400.0 3.00 18.00 19.0 4.80 5.8 43.50 • f (a) =f1(shank) + f2(adapter) • HGN & GRIP 3.. inserts can be used only with right-hand adapters, HGPL 3.. inserts with left-hand adapters. • For user guide, see pages 460-470 (1) Minimum penetration diameter (2) Maximum penetration diameter For inserts, see pages: GRIP (229) • GRIP (full radius) (230) • HGN-C (386) • HGN-J (386) • HGN-UT (387) • HGPL (449) For holders, see pages: C#-MAHD-JHP (479) • C#-MAHPD-JHP (480) • MAHR/L-JHP-MC (236) • MAHPR/L-JHP (237) • MAHR/L-JHP (236) • MAHR/L (235) • MAHPR/L (237) • C#-MAHD (479) • C#-MAHPD (480) • C#-MAHUR/L (479) • C#-MAHDR-45 (478) • C#-MAHDOR (478) • HSK A63WH-MAHUR/L (482) • HSK A63WH-MAHDR-45 (481) • HSK A63WH-MAHDOR (482) • IM-MAHD (483) • IM-MAHPD (483) 438 ISCAR
