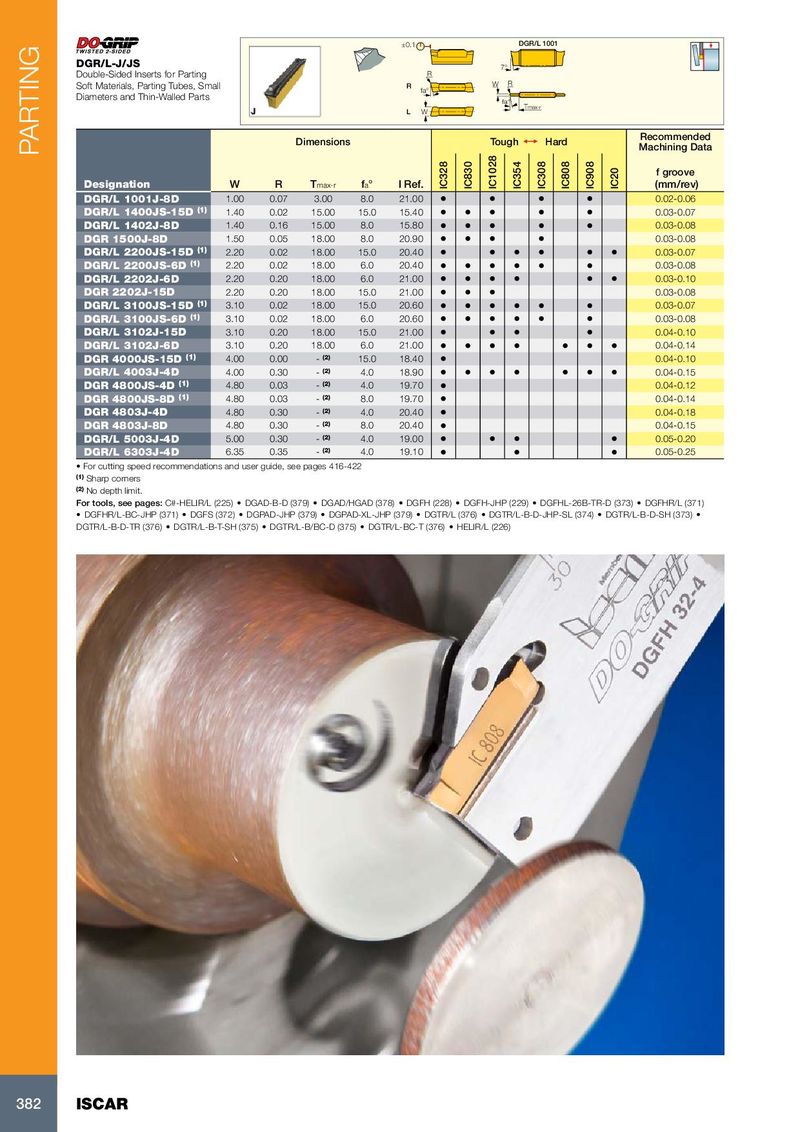

Каталог Iscar токарный инструмент 2017 - страница 386

±0.1 DGR/L 1001
PARTING
DGR/L-J/JS 7°
Double-Sided Inserts for Parting R
Soft Materials, Parting Tubes, Small R W R
fa°
Diameters and Thin-Walled Parts fa°
Tmax-r
L W

Recommended
Dimensions Tough 1 Hard
Machining Data


IC1028
IC328
IC830

IC354
IC308
IC808
IC908
f groove


IC20
Designation W R Tmax-r fa° l Ref. (mm/rev)
DGR/L 1001J-8D 1.00 0.07 3.00 8.0 21.00 • • • • 0.02-0.06
DGR/L 1400JS-15D (1) 1.40 0.02 15.00 15.0 15.40 • • • • • 0.03-0.07
DGR/L 1402J-8D 1.40 0.16 15.00 8.0 15.80 • • • • • 0.03-0.08
DGR 1500J-8D 1.50 0.05 18.00 8.0 20.90 • • • • 0.03-0.08
DGR/L 2200JS-15D (1) 2.20 0.02 18.00 15.0 20.40 • • • • • • 0.03-0.07
DGR/L 2200JS-6D (1) 2.20 0.02 18.00 6.0 20.40 • • • • • • 0.03-0.08
DGR/L 2202J-6D 2.20 0.20 18.00 6.0 21.00 • • • • • • 0.03-0.10
DGR 2202J-15D 2.20 0.20 18.00 15.0 21.00 • • • 0.03-0.08
DGR/L 3100JS-15D (1) 3.10 0.02 18.00 15.0 20.60 • • • • • • 0.03-0.07
DGR/L 3100JS-6D (1) 3.10 0.02 18.00 6.0 20.60 • • • • • • 0.03-0.08
DGR/L 3102J-15D 3.10 0.20 18.00 15.0 21.00 • • • • 0.04-0.10
DGR/L 3102J-6D 3.10 0.20 18.00 6.0 21.00 • • • • • • • 0.04-0.14
DGR 4000JS-15D (1) 4.00 0.00 - (2) 15.0 18.40 • 0.04-0.10
DGR/L 4003J-4D 4.00 0.30 - (2) 4.0 18.90 • • • • • • • 0.04-0.15
DGR 4800JS-4D (1) 4.80 0.03 - (2) 4.0 19.70 • 0.04-0.12
DGR 4800JS-8D (1) 4.80 0.03 - (2) 8.0 19.70 • 0.04-0.14
DGR 4803J-4D 4.80 0.30 - (2) 4.0 20.40 • 0.04-0.18
DGR 4803J-8D 4.80 0.30 - (2) 8.0 20.40 • 0.04-0.15
DGR/L 5003J-4D 5.00 0.30 - (2) 4.0 19.00 • • • • 0.05-0.20
DGR/L 6303J-4D 6.35 0.35 - (2) 4.0 19.10 • • • 0.05-0.25
• For cutting speed recommendations and user guide, see pages 416-422
(1) Sharp corners
(2) No depth limit.
For tools, see pages: C#-HELIR/L (225) • DGAD-B-D (379) • DGAD/HGAD (378) • DGFH (228) • DGFH-JHP (229) • DGFHL-26B-TR-D (373) • DGFHR/L (371)
• DGFHR/L-BC-JHP (371) • DGFS (372) • DGPAD-JHP (379) • DGPAD-XL-JHP (379) • DGTR/L (376) • DGTR/L-B-D-JHP-SL (374) • DGTR/L-B-D-SH (373) •
DGTR/L-B-D-TR (376) • DGTR/L-B-T-SH (375) • DGTR/L-B/BC-D (375) • DGTR/L-BC-T (376) • HELIR/L (226)


382 ISCAR
