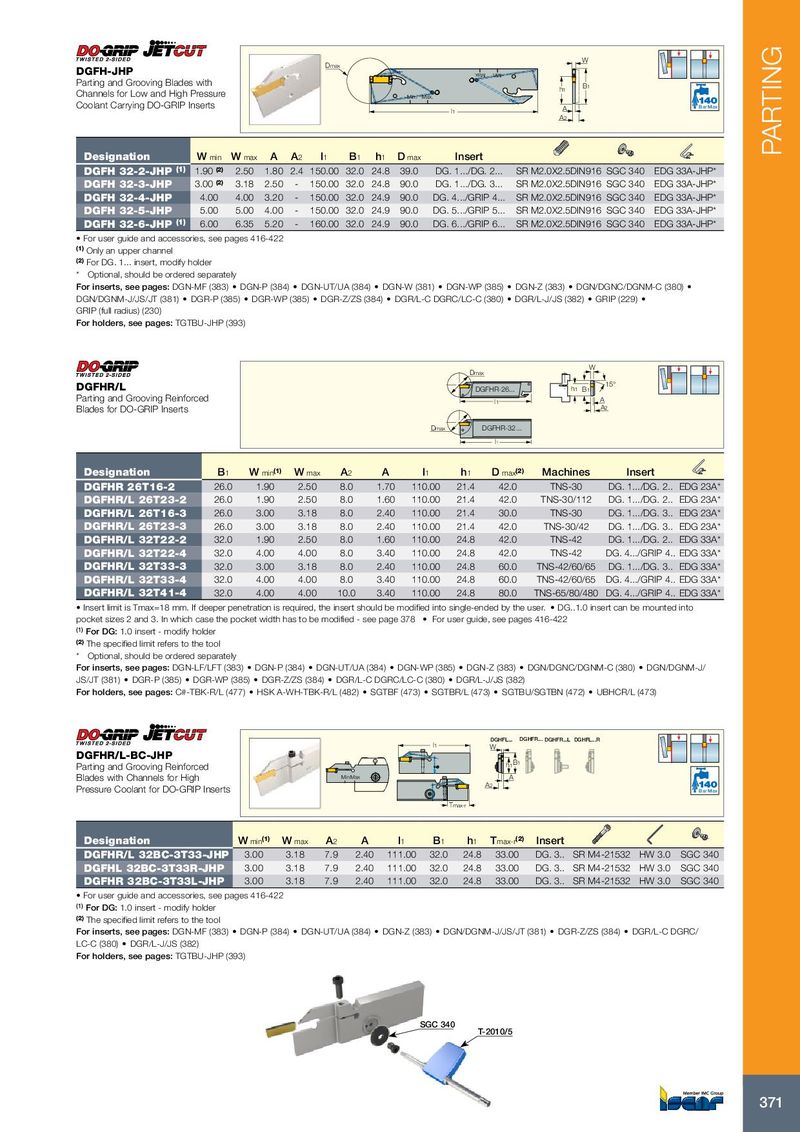

W Dmax DGFH-JHP Max. Min. Parting and Grooving Blades with h1 B1 Channels for Low and High Pressure Min. Max. Coolant Carrying DO-GRIP Inserts Bar Max l1 A A2 PARTING Designation W min W max A A 2 l 1 B 1 h 1 D max Insert DGFH 32-2-JHP (1) 1.90 (2) 2.50 1.80 2.4 150.00 32.0 24.8 39.0 DG. 1.../DG. 2... SR M2.0X2.5DIN916 SGC 340 EDG 33A-JHP* DGFH 32-3-JHP 3.00 (2) 3.18 2.50 - 150.00 32.0 24.8 90.0 DG. 1.../DG. 3... SR M2.0X2.5DIN916 SGC 340 EDG 33A-JHP* DGFH 32-4-JHP 4.00 4.00 3.20 - 150.00 32.0 24.9 90.0 DG. 4.../GRIP 4... SR M2.0X2.5DIN916 SGC 340 EDG 33A-JHP* DGFH 32-5-JHP 5.00 5.00 4.00 - 150.00 32.0 24.9 90.0 DG. 5.../GRIP 5... SR M2.0X2.5DIN916 SGC 340 EDG 33A-JHP* DGFH 32-6-JHP (1) 6.00 6.35 5.20 - 160.00 32.0 24.9 90.0 DG. 6.../GRIP 6... SR M2.0X2.5DIN916 SGC 340 EDG 33A-JHP* • For user guide and accessories, see pages 416-422 (1) Only an upper channel (2) For DG. 1... insert, modify holder * Optional, should be ordered separately For inserts, see pages: DGN-MF (383) • DGN-P (384) • DGN-UT/UA (384) • DGN-W (381) • DGN-WP (385) • DGN-Z (383) • DGN/DGNC/DGNM-C (380) • DGN/DGNM-J/JS/JT (381) • DGR-P (385) • DGR-WP (385) • DGR-Z/ZS (384) • DGR/L-C DGRC/LC-C (380) • DGR/L-J/JS (382) • GRIP (229) • GRIP (full radius) (230) For holders, see pages: TGTBU-JHP (393) W Dmax 15° DGFHR/L DGFHR-26... h1 B1 Parting and Grooving Reinforced l1 A Blades for DO-GRIP Inserts A2 Dmax DGFHR-32... l1 Designation B 1 W min (1) W max A 2 A l 1 h 1 D max (2) Machines Insert DGFHR 26T16-2 26.0 1.90 2.50 8.0 1.70 110.00 21.4 42.0 TNS-30 DG. 1.../DG. 2.. EDG 23A* DGFHR/L 26T23-2 26.0 1.90 2.50 8.0 1.60 110.00 21.4 42.0 TNS-30/112 DG. 1.../DG. 2.. EDG 23A* DGFHR/L 26T16-3 26.0 3.00 3.18 8.0 2.40 110.00 21.4 30.0 TNS-30 DG. 1.../DG. 3.. EDG 23A* DGFHR/L 26T23-3 26.0 3.00 3.18 8.0 2.40 110.00 21.4 42.0 TNS-30/42 DG. 1.../DG. 3.. EDG 23A* DGFHR/L 32T22-2 32.0 1.90 2.50 8.0 1.60 110.00 24.8 42.0 TNS-42 DG. 1.../DG. 2.. EDG 33A* DGFHR/L 32T22-4 32.0 4.00 4.00 8.0 3.40 110.00 24.8 42.0 TNS-42 DG. 4.../GRIP 4.. EDG 33A* DGFHR/L 32T33-3 32.0 3.00 3.18 8.0 2.40 110.00 24.8 60.0 TNS-42/60/65 DG. 1.../DG. 3.. EDG 33A* DGFHR/L 32T33-4 32.0 4.00 4.00 8.0 3.40 110.00 24.8 60.0 TNS-42/60/65 DG. 4.../GRIP 4.. EDG 33A* DGFHR/L 32T41-4 32.0 4.00 4.00 10.0 3.40 110.00 24.8 80.0 TNS-65/80/480 DG. 4.../GRIP 4.. EDG 33A* • Insert limit is Tmax=18 mm. If deeper penetration is required, the insert should be modified into single-ended by the user. • DG..1.0 insert can be mounted into pocket sizes 2 and 3. In which case the pocket width has to be modified - see page 378 • For user guide, see pages 416-422 (1) For DG: 1.0 insert - modify holder (2) The specified limit refers to the tool * Optional, should be ordered separately For inserts, see pages: DGN-LF/LFT (383) • DGN-P (384) • DGN-UT/UA (384) • DGN-WP (385) • DGN-Z (383) • DGN/DGNC/DGNM-C (380) • DGN/DGNM-J/ JS/JT (381) • DGR-P (385) • DGR-WP (385) • DGR-Z/ZS (384) • DGR/L-C DGRC/LC-C (380) • DGR/L-J/JS (382) For holders, see pages: C#-TBK-R/L (477) • HSK A-WH-TBK-R/L (482) • SGTBF (473) • SGTBR/L (473) • SGTBU/SGTBN (472) • UBHCR/L (473) DGHFL... DGHFR... DGHFR...L DGHFL...R l1 W DGFHR/L-BC-JHP Parting and Grooving Reinforced h1 B1 Blades with Channels for High MinMax A A2 Pressure Coolant for DO-GRIP Inserts Bar Max Tmax-r Designation W min (1) W max A 2 A l 1 B 1 h 1 T max-r (2) Insert DGFHR/L 32BC-3T33-JHP 3.00 3.18 7.9 2.40 111.00 32.0 24.8 33.00 DG. 3.. SR M4-21532 HW 3.0 SGC 340 DGFHL 32BC-3T33R-JHP 3.00 3.18 7.9 2.40 111.00 32.0 24.8 33.00 DG. 3.. SR M4-21532 HW 3.0 SGC 340 DGFHR 32BC-3T33L-JHP 3.00 3.18 7.9 2.40 111.00 32.0 24.8 33.00 DG. 3.. SR M4-21532 HW 3.0 SGC 340 • For user guide and accessories, see pages 416-422 (1) For DG: 1.0 insert - modify holder (2) The specified limit refers to the tool For inserts, see pages: DGN-MF (383) • DGN-P (384) • DGN-UT/UA (384) • DGN-Z (383) • DGN/DGNM-J/JS/JT (381) • DGR-Z/ZS (384) • DGR/L-C DGRC/ LC-C (380) • DGR/L-J/JS (382) For holders, see pages: TGTBU-JHP (393) SGC 340 T-2010/5 371
