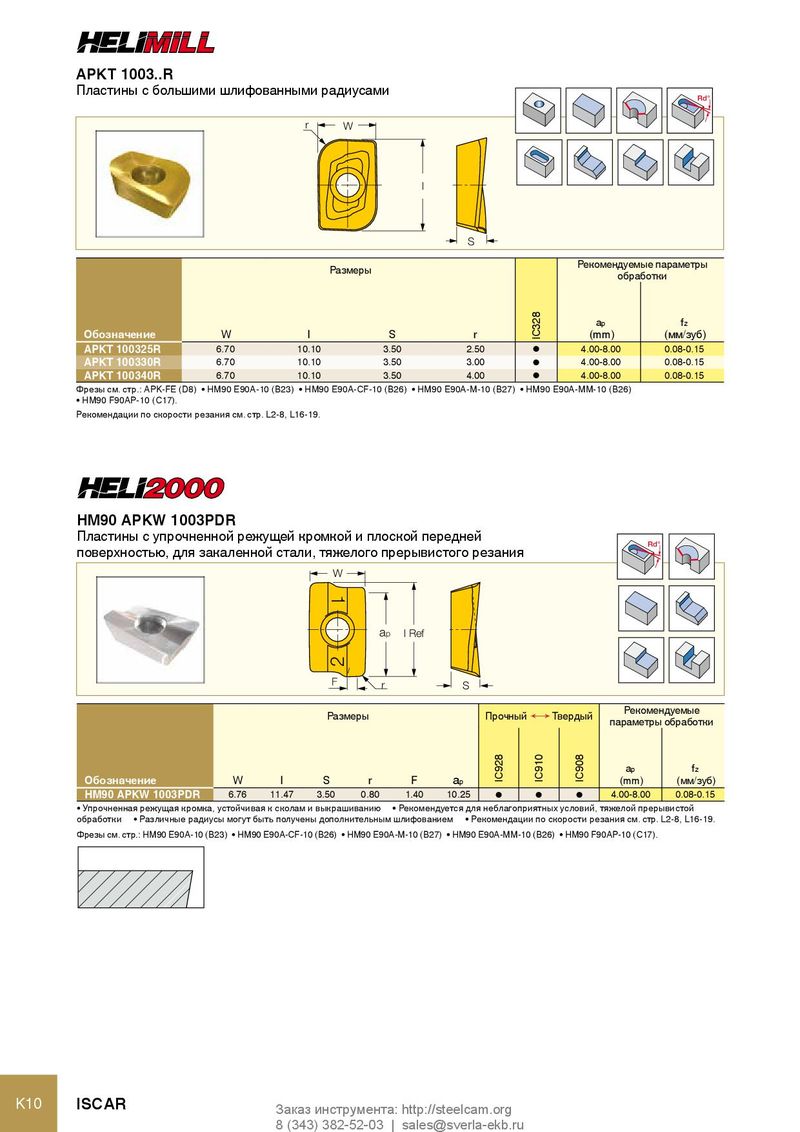

APKT 1003..R
Пластины с большими шлифованными радиусами
Rd° r W
l
S Размеры Рекомендуемые параметры обработки
ap fz
| Обозначение | W | l | S | r | (mm) | (мм/зуб) | |
| APKT 100325R | 6.70 | 10.10 | 3.50 | 2.50 | l | 4.00-8.00 | 0.08-0.15 |
| APKT 100330R | 6.70 | 10.10 | 3.50 | 3.00 | l | 4.00-8.00 | 0.08-0.15 |
| APKT 100340R | 6.70 | 10.10 | 3.50 | 4.00 | 4.00-8.00 | 0.08-0.15 |
l Фрезы см. стр.: APK-FE (D8) HM90 E90A-10 (B23) HM90 E90A-CF-10 (B26) HM90 E90A-M-10 (B27) HM90 E90A-MM-10 (B26)
- HM90 F90AP-10 (C17).
Рекомендации по скорости резания см. стр. L2-8, L16-19.
HM90 APKW 1003PDR
Пластины с упрочненной режущей кромкой и плоской передней
поверхностью, для закаленной стали, тяжелого прерывистого резания Rd° W
ap l Ref
F r S
Рекомендуемые Размеры Прочный Ö Твердый параметры обработки
ap fz
| Обозначение | W | l | S | r | F | a | (mm) | (мм/зуб) | ||||
| p | ||||||||||||
| HM90 APKW 1003PDR | 6.76 | 11.47 | 3.50 | 0.80 | 1.40 | 10.25 | l | l | l | 4.00-8.00 | 0.08-0.15 |
- Упрочненная режущая кромка, устойчивая к сколам и выкрашиванию
- Рекомендуется для неблагоприятных условий, тяжелой прерывистой
обработки Различные радиусы могут быть получены дополнительным шлифованием Рекомендации по скорости резания см. стр. L2-8, L16-19. Фрезы см. стр.: HM90 E90A-10 (B23) HM90 E90A-CF-10 (B26) HM90 E90A-M-10 (B27) HM90 E90A-MM-10 (B26) HM90 F90AP-10 (C17).
