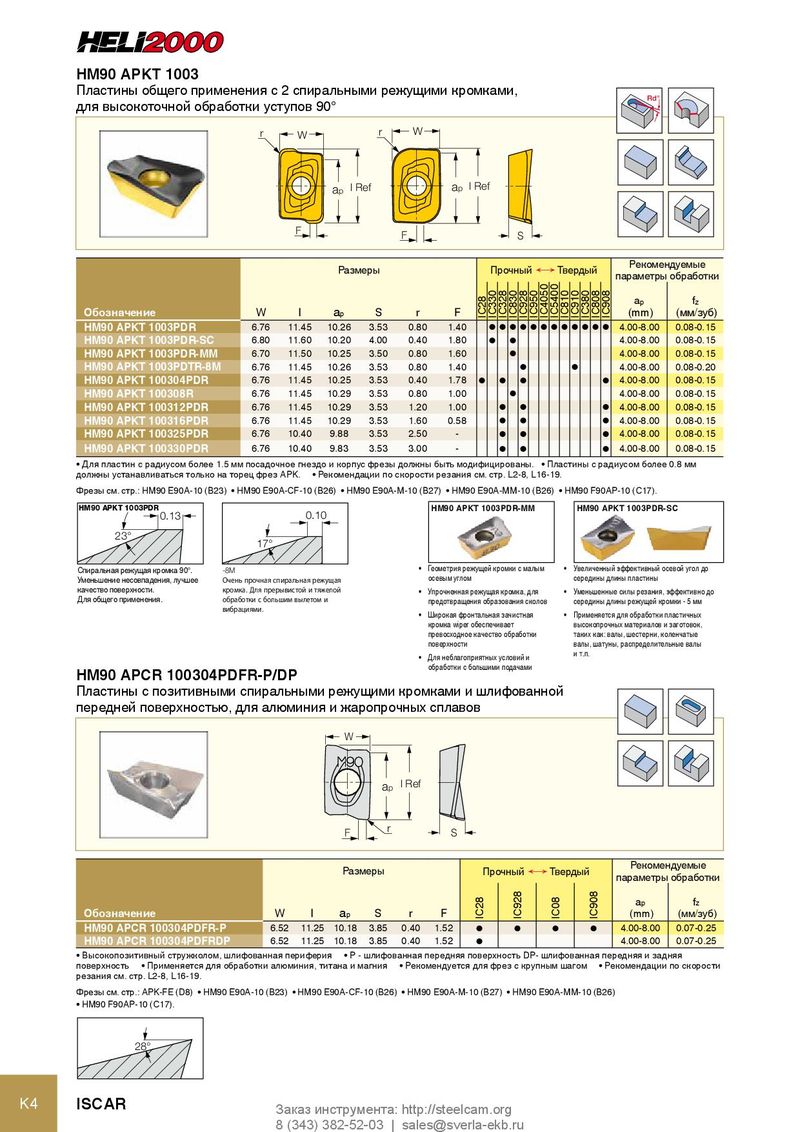

Каталог Iscar резьбонарезные фрезы - страница 58

HM90 APKT 1003
Пластины общего применения с 2 спиральными режущими кромками, Rd°
для высокоточной обработки уступов 90°
r W r W


ap l Ref ap l Ref

F F S
Рекомендуемые
Размеры Прочный Ö Твердый
параметры обработки


IC4050
IC5400
IC330
IC328
IC830
IC928
IC950

IC810
IC910
IC380
IC808
IC908
ap fz


IC28
Обозначение W l ap S r F (mm) (мм/зуб)
HM90 APKT 1003PDR 6.76 11.45 10.26 3.53 0.80 1.40 l l l l l l l l l l l l 4.00-8.00 0.08-0.15
HM90 APKT 1003PDR-SC 6.80 11.60 10.20 4.00 0.40 1.80 l l 4.00-8.00 0.08-0.15
HM90 APKT 1003PDR-MM 6.70 11.50 10.25 3.50 0.80 1.60 l 4.00-8.00 0.08-0.15
HM90 APKT 1003PDTR-8M 6.76 11.45 10.26 3.53 0.80 1.40 l l 4.00-8.00 0.08-0.20
HM90 APKT 100304PDR 6.76 11.45 10.25 3.53 0.40 1.78 l l l l 4.00-8.00 0.08-0.15
HM90 APKT 100308R 6.76 11.45 10.29 3.53 0.80 1.00 l 4.00-8.00 0.08-0.15
HM90 APKT 100312PDR 6.76 11.45 10.29 3.53 1.20 1.00 l l l 4.00-8.00 0.08-0.15
HM90 APKT 100316PDR 6.76 11.45 10.29 3.53 1.60 0.58 l l l 4.00-8.00 0.08-0.15
HM90 APKT 100325PDR 6.76 10.40 9.88 3.53 2.50 - l l l 4.00-8.00 0.08-0.15
HM90 APKT 100330PDR 6.76 10.40 9.83 3.53 3.00 - l l l 4.00-8.00 0.08-0.15
• Для пластин с радиусом более 1.5 мм посадочное гнездо и корпус фрезы должны быть модифицированы. • Пластины с радиусом более 0.8 мм
должны устанавливаться только на торец фрез APK. • Рекомендации по скорости резания см. стр. L2-8, L16-19.
Фрезы см. стр.: HM90 E90A‑10 (B23) • HM90 E90A‑CF‑10 (B26) • HM90 E90A‑M‑10 (B27) • HM90 E90A‑MM‑10 (B26) • HM90 F90AP‑10 (C17).
HM90 APKT 1003PDR HM90 APKT 1003PDR-MM HM90 APKT 1003PDR-SC
0.13 0.10
23°
17°
Спиральная режущая кромка 90°. -8M • Геометрия режущей кромки с малым • Увеличенный эффективный осевой угол до
Уменьшение несовпадения, лучшее Очень прочная спиральная режущая осевым углом середины длины пластины
качество поверхности. кромка. Для прерывистой и тяжелой • Упрочненная режущая кромка, для • Уменьшенные силы резания, эффективно до
Для общего применения. обработки с большим вылетом и предотвращения образования сколов середины длины режущей кромки - 5 мм
вибрациями.
• Широкая фронтальная зачистная • Применяется для обработки пластичных
кромка wiper обеспечивает высокопрочных материалов и заготовок,
превосходное качество обработки таких как: валы, шестерни, коленчатые
поверхности валы, шатуны, распределительные валы
• Для неблагоприятных условий и и т.п.
обработки с большими подачами
HM90 APCR 100304PDFR-P/DP
Пластины с позитивными спиральными режущими кромками и шлифованной
передней поверхностью, для алюминия и жаропрочных сплавов
W

ap l Ref

F r S
Рекомендуемые
Размеры Прочный Ö Твердый
параметры обработки
IC928


IC908


ap fz
IC28


IC08


Обозначение W l ap S r F (mm) (мм/зуб)
HM90 APCR 100304PDFR-P 6.52 11.25 10.18 3.85 0.40 1.52 l l l l 4.00-8.00 0.07-0.25
HM90 APCR 100304PDFRDP 6.52 11.25 10.18 3.85 0.40 1.52 l 4.00-8.00 0.07-0.25
• Высокопозитивный стружколом, шлифованная периферия • P - шлифованная передняя поверхность DP- шлифованная передняя и задняя
поверхность • Применяется для обработки алюминия, титана и магния • Рекомендуется для фрез с крупным шагом • Рекомендации по скорости
резания см. стр. L2-8, L16-19.
Фрезы см. стр.: APK‑FE (D8) • HM90 E90A‑10 (B23) • HM90 E90A‑CF‑10 (B26) • HM90 E90A‑M‑10 (B27) • HM90 E90A‑MM‑10 (B26)
• HM90 F90AP‑10 (C17).

28°
