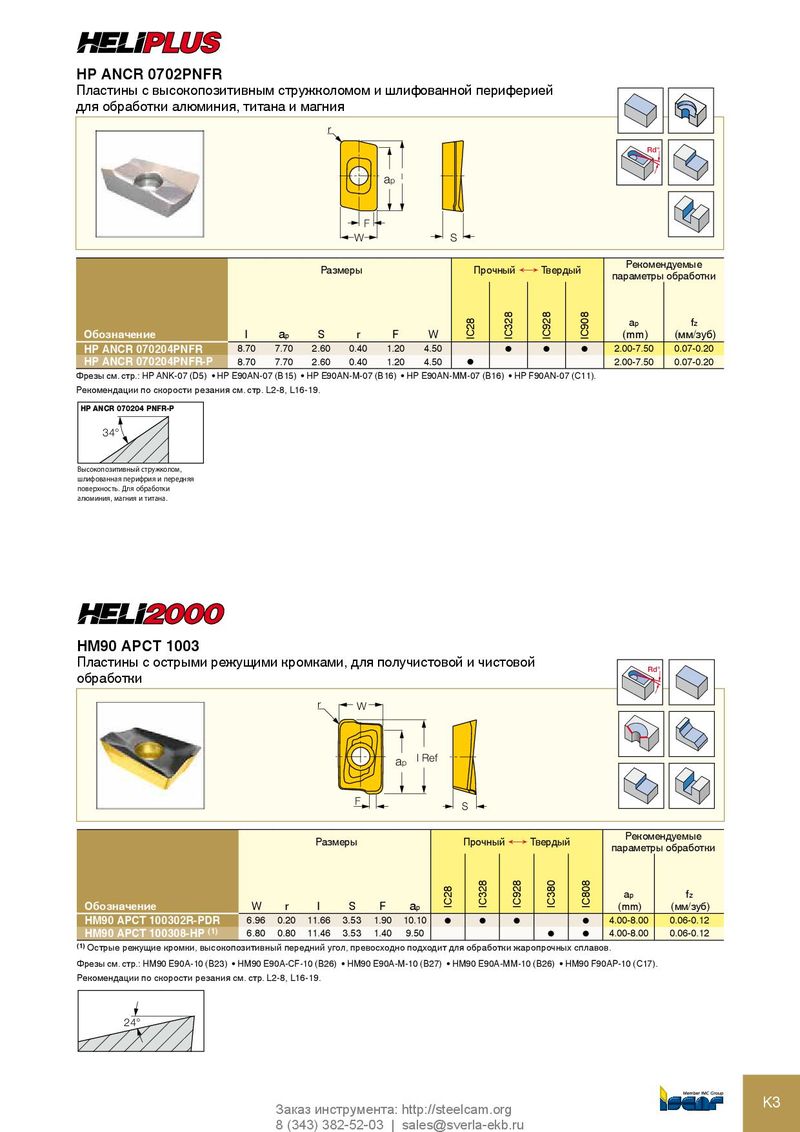

HP ANCR 0702PNFR
Пластины с высокопозитивным стружколомом и шлифованной периферией
для обработки алюминия, титана и магния
r Rd° a l p
F W S Размеры Рекомендуемые Прочный Ö Твердый параметры обработки
ap fz
| Обозначение | l | ap | S | r | F | W | (mm) | (мм/зуб) | |||
| HP ANCR 070204PNFR | 8.70 | 7.70 | 2.60 | 0.40 | 1.20 | 4.50 | l | l | l | 2.00-7.50 | 0.07-0.20 |
| HP ANCR 070204PNFR-P | 8.70 | 7.70 | 2.60 | 0.40 | 1.20 | 4.50 | 2.00-7.50 | 0.07-0.20 |
l Фрезы см. стр.: HP ANK-07 (D5) • HP E90AN-07 (B15) • HP E90AN-M-07 (B16) • HP E90AN-MM-07 (B16) • HP F90AN-07 (C11). Рекомендации по скорости резания см. стр. L2-8, L16-19. HP ANCR 070204 PNFR-P
34°
Высокопозитивный стружколом, шлифованная перифрия и передняя поверхность. Для обработки алюминия, магния и титана.
HM90 APCT 1003
Пластины с острыми режущими кромками, для получистовой и чистовой
обработки Rd° r W
a l Ref
p
F S Размеры Рекомендуемые Прочный Ö Твердый параметры обработки
ap fz
| Обозначение | W | r | l | S | F | ap | (mm) | (мм/зуб) | |||||
| HM90 APCT 100302R-PDR | 6.96 0.20 11.66 3.53 1.90 10.10 | l | l | l | l | 4.00-8.00 | 0.06-0.12 | ||||||
| HM90 APCT 100308-HP (1) | 6.80 0.80 11.46 3.53 1.40 | 9.50 | l | l | 4.00-8.00 | 0.06-0.12 |
(1) Острые режущие кромки, высокопозитивный передний угол, превосходно подходит для обработки жаропрочных сплавов. Фрезы см. стр.: HM90 E90A-10 (B23) • HM90 E90A-CF-10 (B26) • HM90 E90A-M-10 (B27) • HM90 E90A-MM-10 (B26) • HM90 F90AP-10 (C17). Рекомендации по скорости резания см. стр. L2-8, L16-19.
24°
