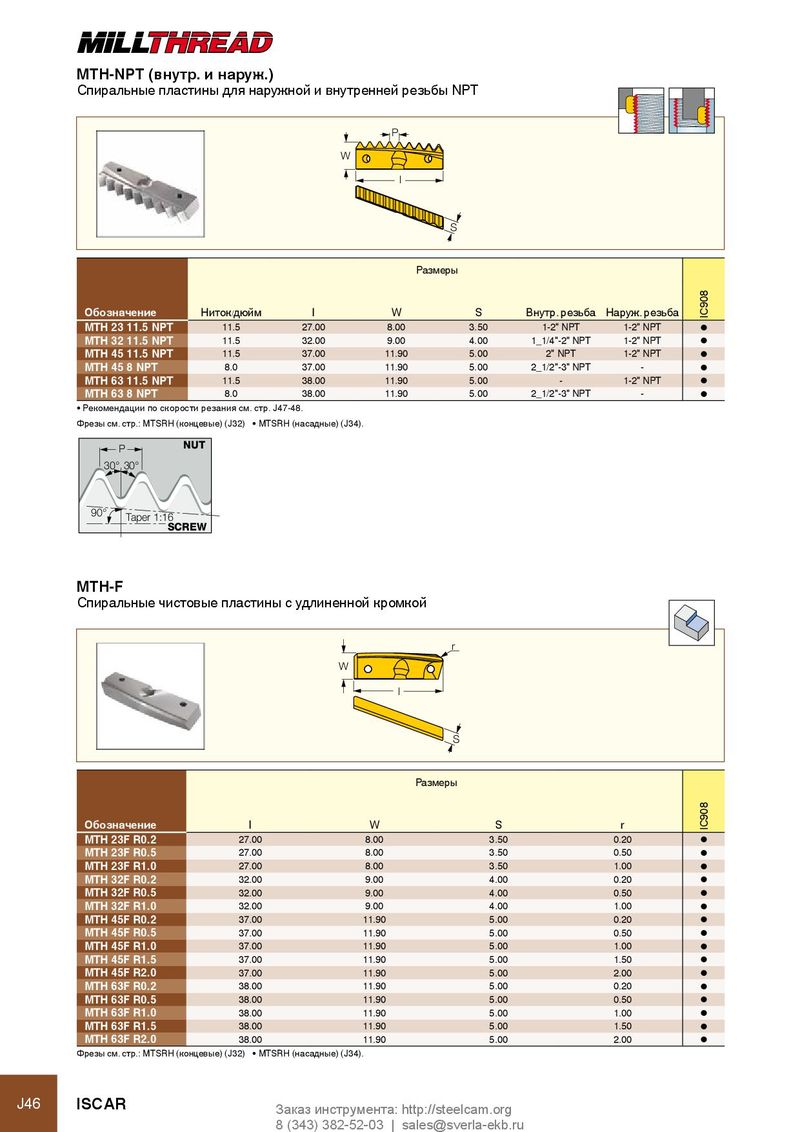

MTH-NPT (внутр. и наруж.)
Спиральные пластины для наружной и внутренней резьбы NPT

P
W
l

S

Размеры


IC908
Обозначение Ниток/дюйм l W S Внутр. резьба Наруж. резьба
MTH 23 11.5 NPT 11.5 27.00 8.00 3.50 1-2" NPT 1-2" NPT l
MTH 32 11.5 NPT 11.5 32.00 9.00 4.00 1_1/4"-2" NPT 1-2" NPT l
MTH 45 11.5 NPT 11.5 37.00 11.90 5.00 2" NPT 1-2" NPT l
MTH 45 8 NPT 8.0 37.00 11.90 5.00 2_1/2"-3" NPT - l
MTH 63 11.5 NPT 11.5 38.00 11.90 5.00 - 1-2" NPT l
MTH 63 8 NPT 8.0 38.00 11.90 5.00 2_1/2"-3" NPT - l
• Рекомендации по скорости резания см. стр. J47-48.
Фрезы см. стр.: MTSRH (концевые) (J32) • MTSRH (насадные) (J34).
P NUT
30° 30°

90° Taper 1:16
SCREW


MTH-F
Спиральные чистовые пластины с удлиненной кромкой

r
W
l

S

Размеры
IC908


Обозначение l W S r
MTH 23F R0.2 27.00 8.00 3.50 0.20 l
MTH 23F R0.5 27.00 8.00 3.50 0.50 l
MTH 23F R1.0 27.00 8.00 3.50 1.00 l
MTH 32F R0.2 32.00 9.00 4.00 0.20 l
MTH 32F R0.5 32.00 9.00 4.00 0.50 l
MTH 32F R1.0 32.00 9.00 4.00 1.00 l
MTH 45F R0.2 37.00 11.90 5.00 0.20 l
MTH 45F R0.5 37.00 11.90 5.00 0.50 l
MTH 45F R1.0 37.00 11.90 5.00 1.00 l
MTH 45F R1.5 37.00 11.90 5.00 1.50 l
MTH 45F R2.0 37.00 11.90 5.00 2.00 l
MTH 63F R0.2 38.00 11.90 5.00 0.20 l
MTH 63F R0.5 38.00 11.90 5.00 0.50 l
MTH 63F R1.0 38.00 11.90 5.00 1.00 l
MTH 63F R1.5 38.00 11.90 5.00 1.50 l
MTH 63F R2.0 38.00 11.90 5.00 2.00 l
Фрезы см. стр.: MTSRH (концевые) (J32) • MTSRH (насадные) (J34).
