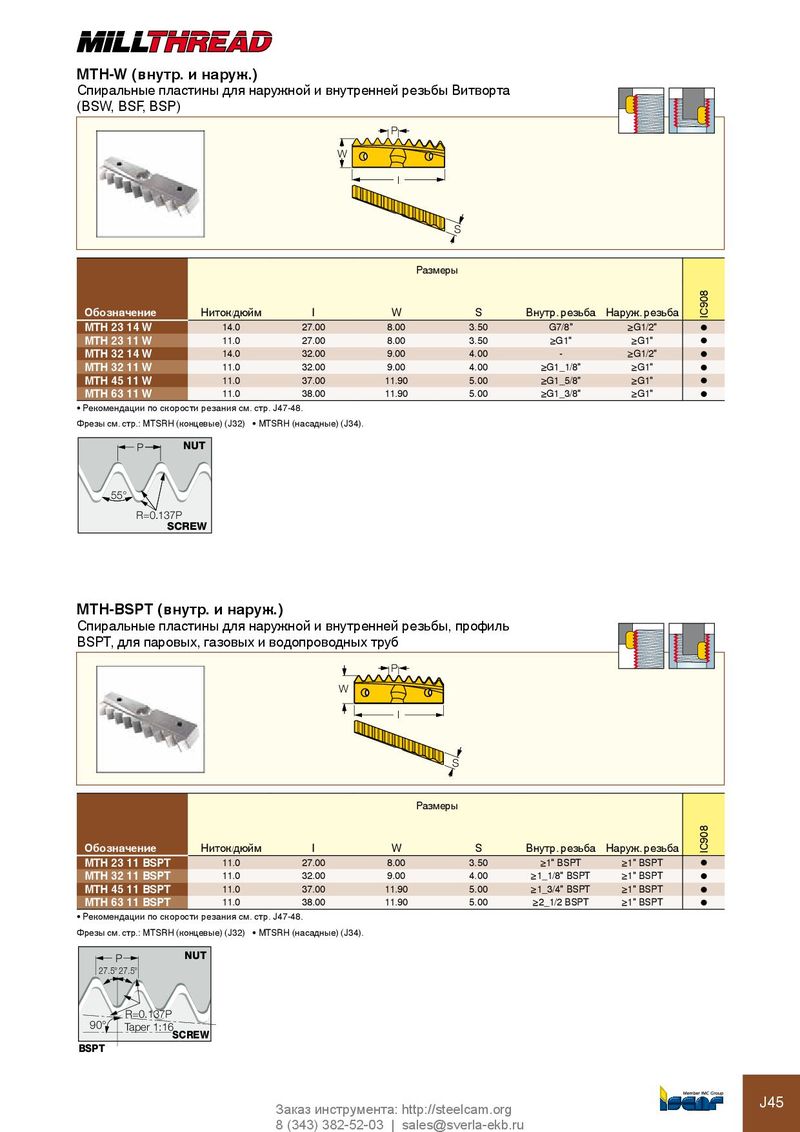

Каталог Iscar резьбонарезные фрезы - страница 45

MTH-W (внутр. и наруж.)
Спиральные пластины для наружной и внутренней резьбы Витворта
(BSW, BSF, BSP)
P
W
l

S

Размеры


IC908
Обозначение Ниток/дюйм l W S Внутр. резьба Наруж. резьба
MTH 23 14 W 14.0 27.00 8.00 3.50 G7/8" ≥G1/2" l
MTH 23 11 W 11.0 27.00 8.00 3.50 ≥G1" ≥G1" l
MTH 32 14 W 14.0 32.00 9.00 4.00 - ≥G1/2" l
MTH 32 11 W 11.0 32.00 9.00 4.00 ≥G1_1/8" ≥G1" l
MTH 45 11 W 11.0 37.00 11.90 5.00 ≥G1_5/8" ≥G1" l
MTH 63 11 W 11.0 38.00 11.90 5.00 ≥G1_3/8" ≥G1" l
• Рекомендации по скорости резания см. стр. J47-48.
Фрезы см. стр.: MTSRH (концевые) (J32) • MTSRH (насадные) (J34).
P NUT

55°
R=0.137P
SCREW


MTH-BSPT (внутр. и наруж.)
Спиральные пластины для наружной и внутренней резьбы, профиль
BSPT, для паровых, газовых и водопроводных труб
P
W
l

S

Размеры
IC908


Обозначение Ниток/дюйм l W S Внутр. резьба Наруж. резьба
MTH 23 11 BSPT 11.0 27.00 8.00 3.50 ≥1" BSPT ≥1" BSPT l
MTH 32 11 BSPT 11.0 32.00 9.00 4.00 ≥1_1/8" BSPT ≥1" BSPT l
MTH 45 11 BSPT 11.0 37.00 11.90 5.00 ≥1_3/4" BSPT ≥1" BSPT l
MTH 63 11 BSPT 11.0 38.00 11.90 5.00 ≥2_1/2 BSPT ≥1" BSPT l
• Рекомендации по скорости резания см. стр. J47-48.
Фрезы см. стр.: MTSRH (концевые) (J32) • MTSRH (насадные) (J34).

P NUT
27.5° 27.5°

R=0.137P
90° Taper 1:16
SCREW
BSPT
