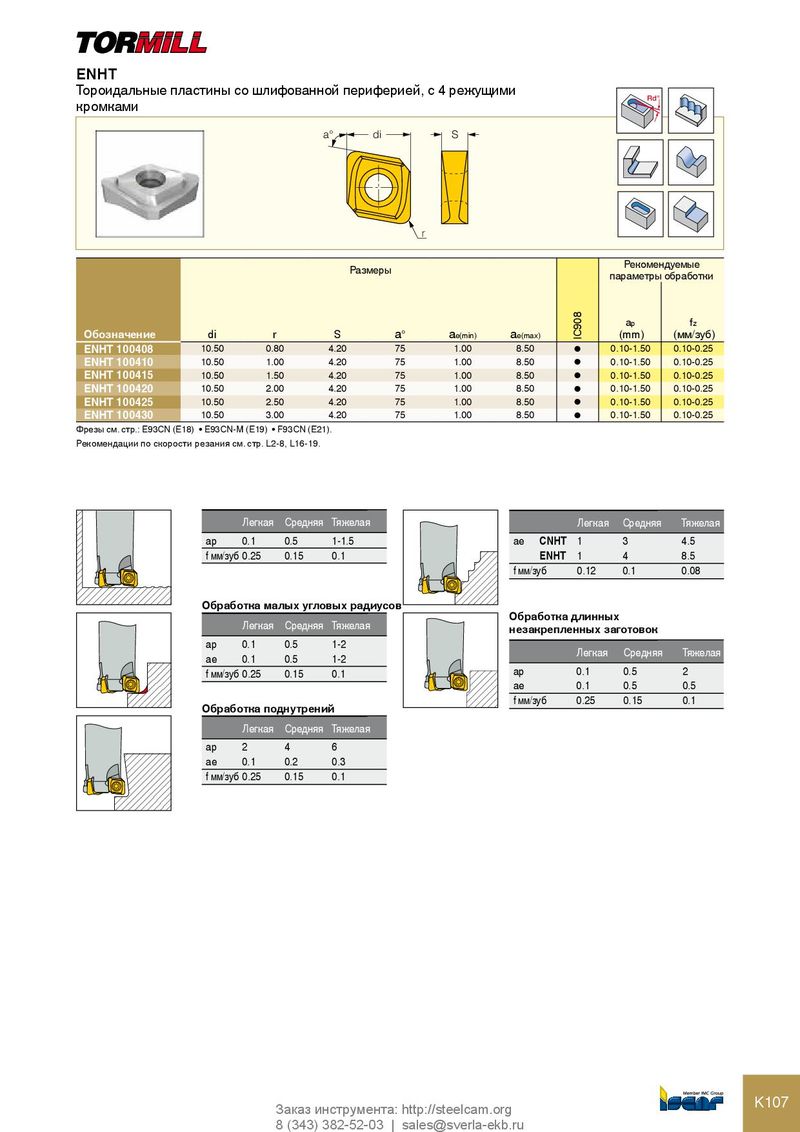

ENHT
Тороидальные пластины со шлифованной периферией, с 4 режущими
кромками Rd°
a° di S
r Размеры Рекомендуемые параметры обработки
ap fz
| Обозначение | di | r | S | a° | ae(min) | ae(max) | (mm) | (мм/зуб) | |
| ENHT 100408 | 10.50 | 0.80 | 4.20 | 75 | 1.00 | 8.50 | l | 0.10-1.50 | 0.10-0.25 |
| ENHT 100410 | 10.50 | 1.00 | 4.20 | 75 | 1.00 | 8.50 | 0.10-1.50 | 0.10-0.25 | |
| l | |||||||||
| ENHT 100415 | 10.50 | 1.50 | 4.20 | 75 | 1.00 | 8.50 | 0.10-1.50 | 0.10-0.25 | |
| l | |||||||||
| ENHT 100420 | 10.50 | 2.00 | 4.20 | 75 | 1.00 | 8.50 | l | 0.10-1.50 | 0.10-0.25 |
| ENHT 100425 | 10.50 | 2.50 | 4.20 | 75 | 1.00 | 8.50 | l | 0.10-1.50 | 0.10-0.25 |
| ENHT 100430 | 10.50 | 3.00 | 4.20 | 75 | 1.00 | 8.50 | l | 0.10-1.50 | 0.10-0.25 |
Фрезы см. стр.: E93CN (E18) • E93CN-M (E19) • F93CN (E21). Рекомендации по скорости резания см. стр. L2-8, L16-19.
Легкая Средняя Тяжелая Легкая Средняя Тяжелая
| ap | 0.1 | 0.5 | 1-1.5 | ae | CNHT 1 | 3 | 4.5 |
| f мм/зуб 0.25 | 0.15 | 0.1 | ENHT 1 | 4 | 8.5 | ||
| f мм/зуб | 0.12 | 0.1 | 0.08 | ||||
| Обработка малых угловых радиусов | |||||||
| Обработка длинных | |||||||
| Легкая Средняя Тяжелая | незакрепленных заготовок | ||||||
| ap | 0.1 | 0.5 | 1-2 | ||||
| Легкая Средняя | Тяжелая | ||||||
| ae | 0.1 | 0.5 | 1-2 | ||||
| f мм/зуб 0.25 | 0.15 | 0.1 | ap | 0.1 | 0.5 | 2 | |
| ae | 0.1 | 0.5 | 0.5 | ||||
| f мм/зуб | 0.25 | 0.15 | 0.1 | ||||
| Обработка поднутрений | |||||||
| Легкая Средняя Тяжелая | |||||||
| ap | 2 | 4 | 6 | ||||
| ae | 0.1 | 0.2 | 0.3 | ||||
| f мм/зуб 0.25 | 0.15 | 0.1 |
