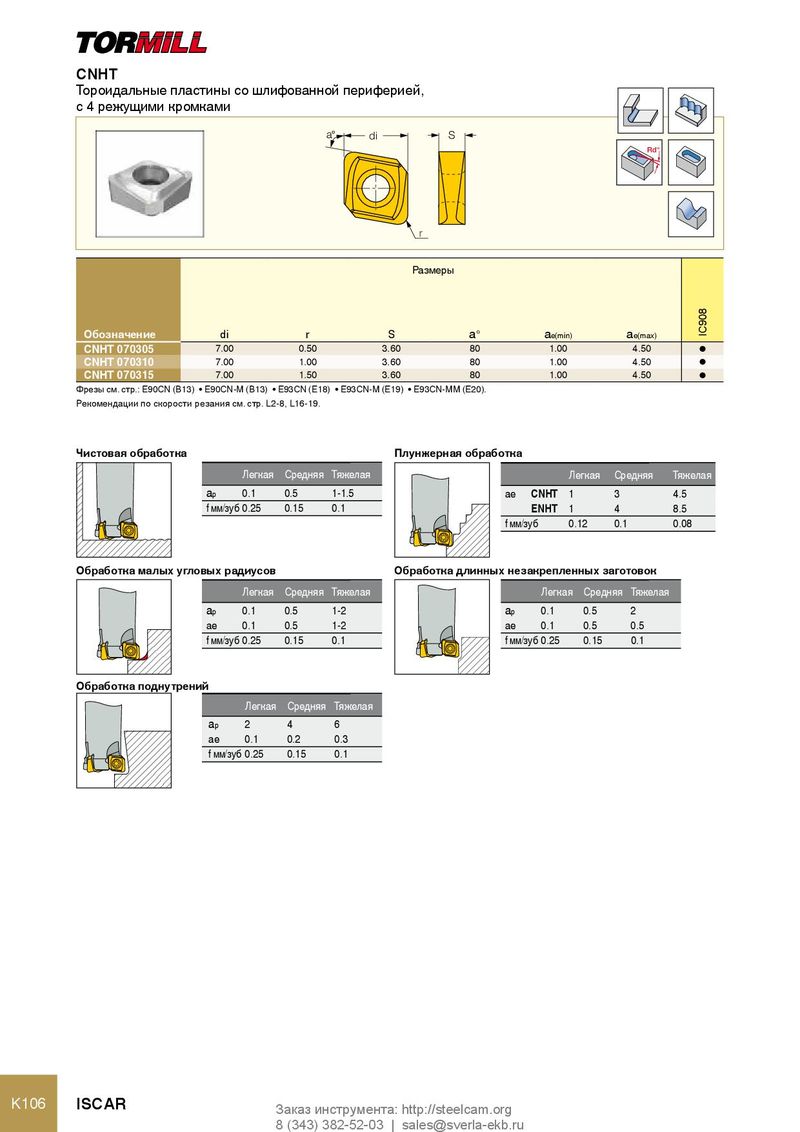

CNHT
Тороидальные пластины со шлифованной периферией,
с 4 режущими кромками
a° di S
Rd°
r Размеры
| Обозначение | di | r | S | a° | a e(min) | a e(max) | |
| CNHT 070305 | 7.00 | 0.50 | 3.60 | 80 | 1.00 | 4.50 | l |
| CNHT 070310 | 7.00 | 1.00 | 3.60 | 80 | 1.00 | 4.50 | |
| l | |||||||
| CNHT 070315 | 7.00 | 1.50 | 3.60 | 80 | 1.00 | 4.50 | l |
Фрезы см. стр.: E90CN (B13) • E90CN-M (B13) • E93CN (E18) • E93CN-M (E19) • E93CN-MM (E20). Рекомендации по скорости резания см. стр. L2-8, L16-19.
Чистовая обработка Плунжерная обработка
Легкая Средняя Тяжелая Легкая Средняя Тяжелая
| ap | 0.1 | 0.5 | 1-1.5 | ae | CNHT 1 | 3 | 4.5 | |
| f мм/зуб 0.25 | 0.15 | 0.1 | ENHT 1 | 4 | 8.5 | |||
| f мм/зуб | 0.12 | 0.1 | 0.08 |
Обработка малых угловых радиусов Обработка длинных незакрепленных заготовок Легкая Средняя Тяжелая Легкая Средняя Тяжелая
| ap | 0.1 | 0.5 | 1-2 | ap | 0.1 | 0.5 | 2 |
| ae | 0.1 | 0.5 | 1-2 | ae | 0.1 | 0.5 | 0.5 |
| f мм/зуб 0.25 | 0.15 | 0.1 | f мм/зуб 0.25 | 0.15 | 0.1 |
Обработка поднутрений Легкая Средняя Тяжелая
| ap | 2 | 4 | 6 |
| ae | 0.1 | 0.2 | 0.3 |
| f мм/зуб 0.25 | 0.15 | 0.1 |
