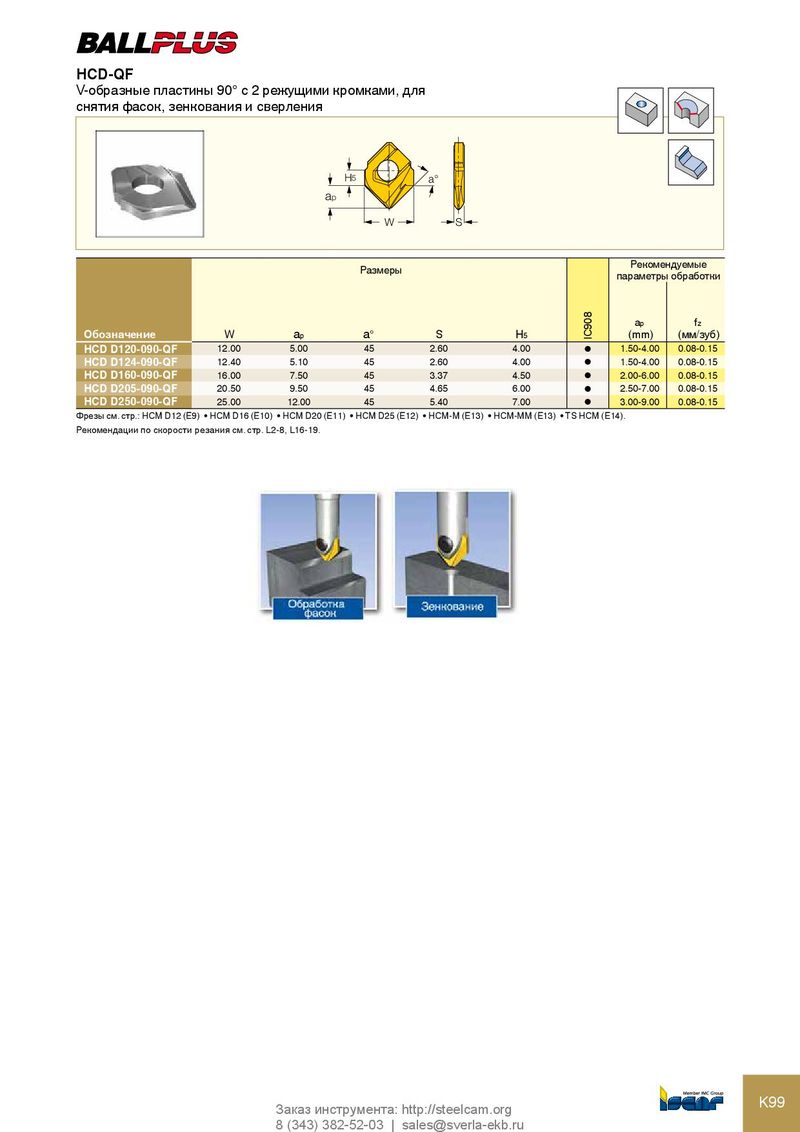

HCD-QF
V-образные пластины 90° с 2 режущими кромками, для
снятия фасок, зенкования и сверления
| W ap H5 | a° S | ||||||
| Размеры | Рекоме параметры | ндуемые обработки | |||||
| Обозначение | W | ap | a° | S | H5 | IC908 ap (mm) | fz (мм/зуб) |
| HCD D120-090-QF | 12.00 | 5.00 | 45 | 2.60 | 4.00 | l 1.50-4.00 | 0.08-0.15 |
| HCD D124-090-QF | 12.40 | 5.10 | 45 | 2.60 | 4.00 | l 1.50-4.00 | 0.08-0.15 |
| HCD D160-090-QF | 16.00 | 7.50 | 45 | 3.37 | 4.50 | l 2.00-6.00 | 0.08-0.15 |
| HCD D205-090-QF | 20.50 | 9.50 | 45 | 4.65 | 6.00 | l 2.50-7.00 | 0.08-0.15 |
| HCD D250-090-QF | 25.00 | 12.00 | 45 | 5.40 | 7.00 | l 3.00-9.00 | 0.08-0.15 |
Фрезы см. стр.: HCM D12 (E9) • HCM D16 (E10) • HCM D20 (E11) • HCM D25 (E12) • HCM-M (E13) • HCM-MM (E13) • TS HCM (E14). Рекомендации по скорости резания см. стр. L2-8, L16-19.
