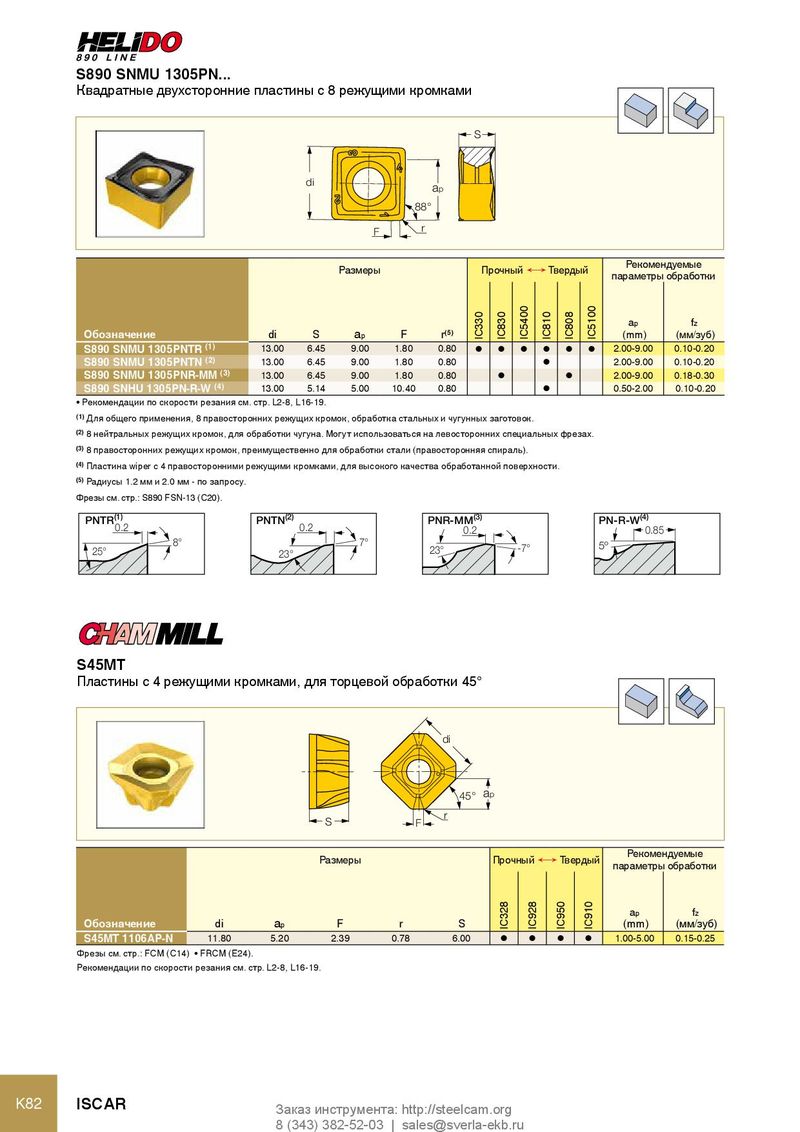

S890 SNMU 1305PN...
di a p 88° F r Размеры
S
Рекомендуемые Прочный Ö Твердый параметры обработки
ap fz
| Обозначение | di | S | a p | F | r(5) | (mm) | (мм/зуб) | |||
| S890 SNMU 1305PNTR (1) | 13.00 | 6.45 | 9.00 | 1.80 | 0.80 | l l | l l | l | l 2.00-9.00 | 0.10-0.20 |
| S890 SNMU 1305PNTN (2) | 13.00 | 6.45 | 9.00 | 1.80 | 0.80 | 2.00-9.00 | 0.10-0.20 | |||
| l | ||||||||||
| S890 SNMU 1305PNR-MM (3) | 13.00 | 6.45 | 9.00 | 1.80 | 0.80 | 2.00-9.00 | 0.18-0.30 | |||
| l | l | |||||||||
| S890 SNHU 1305PN-R-W (4) | 13.00 | 5.14 | 5.00 | 10.40 | 0.80 | l | 0.50-2.00 | 0.10-0.20 |
- Рекомендации по скорости резания см. стр. L2-8, L16-19.
(1) Для общего применения, 8 правосторонних режущих кромок, обработка стальных и чугунных заготовок. (2) 8 нейтральных режущих кромок, для обработки чугуна. Могут использоваться на левосторонних специальных фрезах. (3) 8 правосторонних режущих кромок, преимущественно для обработки стали (правосторонняя спираль). (4) Пластина wiper с 4 правосторонними режущими кромками, для высокого качества обработанной поверхности. (5) Радиусы 1.2 мм и 2.0 мм - по запросу. Фрезы см. стр.: S890 FSN-13 (C20).
PNTR(1) PNTN(2) PNR-MM(3) PN-R-W(4)
0.2 0.2 0.2 0.85
8° 7° 5º
25° 23° 23° -7°
S45MT
Пластины с 4 режущими кромками, для торцевой обработки 45°
di
45° ap
r S F
Размеры Прочный Твердый Рекомендуемые
Ö параметры обработки
ap fz
| Обозначение | di | ap | F | r | S | (mm) | (мм/зуб) |
| S45MT 1106AP-N | 11.80 | 5.20 | 2.39 | 0.78 | 6.00 | 1.00-5.00 | 0.15-0.25 |
l l l l
Фрезы см. стр.: FCM (C14) FRCM (E24). Рекомендации по скорости резания см. стр. L2-8, L16-19.
