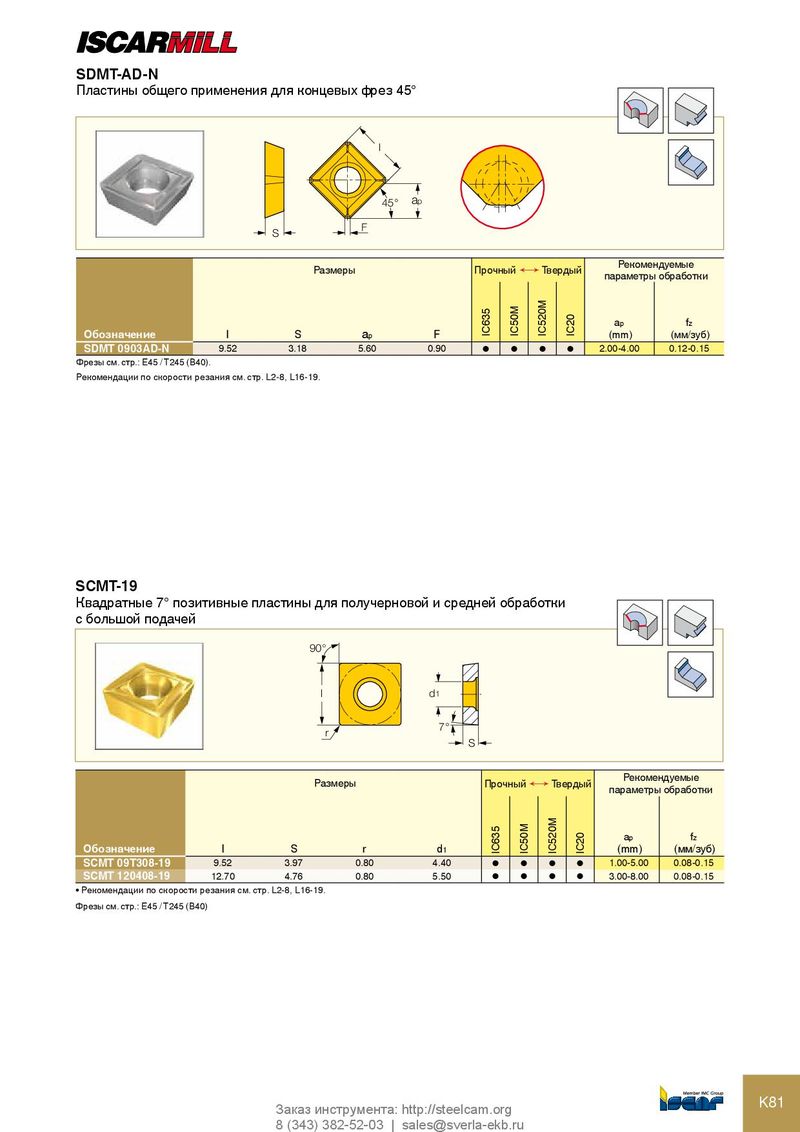

SDMT-AD-N
Пластины общего применения для концевых фрез 45°
l
45° ap
S F Размеры Рекомендуемые Прочный Ö Твердый параметры обработки
ap fz
| Обозначение | l | S | ap | F | (mm) | (мм/зуб) | ||||
| SDMT 0903AD-N | 9.52 | 3.18 | 5.60 | 0.90 | l | l | l | l | 2.00-4.00 | 0.12-0.15 |
Фрезы см. стр.: E45 / T245 (B40). Рекомендации по скорости резания см. стр. L2-8, L16-19.
SCMT-19
Квадратные 7° позитивные пластины для получерновой и средней обработки
с большой подачей
90°
l d1 7° r S Рекомендуемые Размеры Прочный Ö Твердый параметры обработки
ap f z
| Обозначение | l | S | r | d1 | (mm) | (мм/зуб) | ||||
| SCMT 09T308-19 | 9.52 | 3.97 | 0.80 | 4.40 | l | l | l | l | 1.00-5.00 | 0.08-0.15 |
| SCMT 120408-19 | 12.70 | 4.76 | 0.80 | 5.50 | l | l | l | l | 3.00-8.00 | 0.08-0.15 |
- Рекомендации по скорости резания см. стр. L2-8, L16-19.
Фрезы см. стр.: E45 / T245 (B40)
