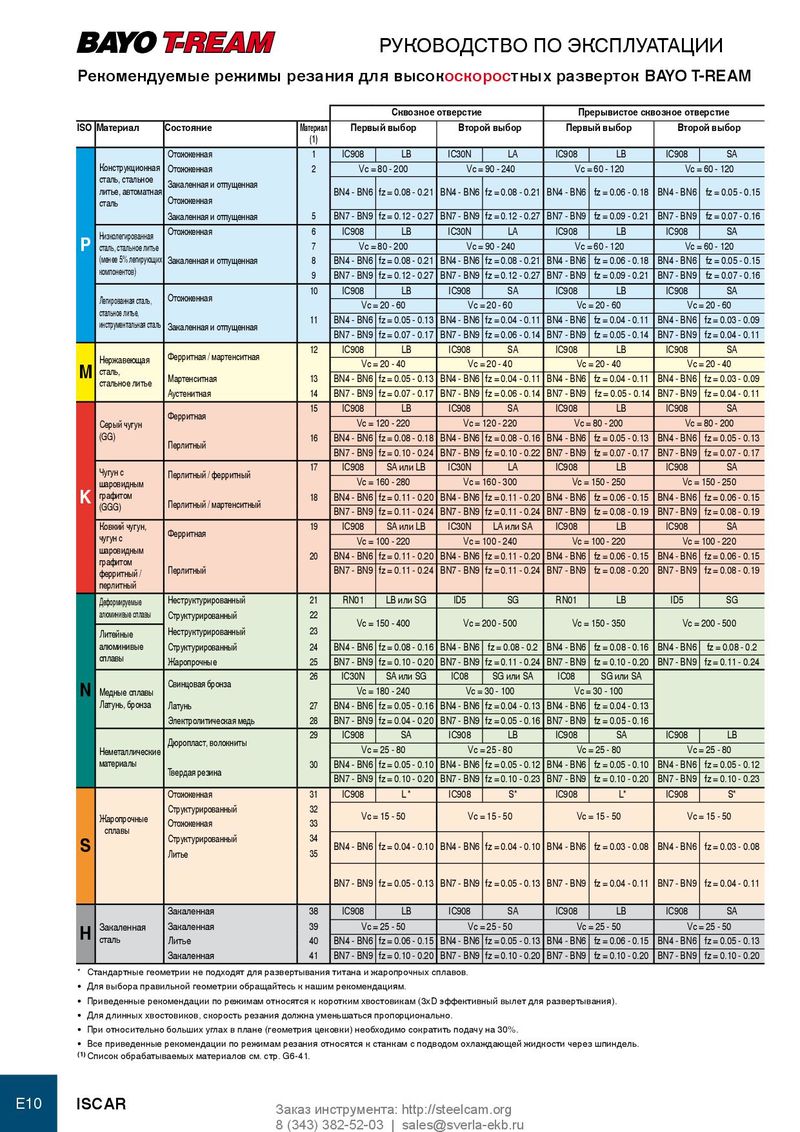

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Рекомендуемые режимы резания для высокоскоростных разверток BAYO T-REAM Сквозное отверстие Прерывистое сквозное отверстие ISO Материал Состояние Материал Первый выбор Второй выбор Первый выбор Второй выбор (1) Отожженная 1 IC908 LB IC30N LA IC908 LB IC908 SA Конструкционная Отожженная 2 Vc = 80 - 200 Vc = 90 - 240 Vc = 60 - 120 Vc = 60 - 120 сталь, стальное Закаленная и отпущенная литье, автоматная BN4 - BN6 fz = 0.08 - 0.21 BN4 - BN6 fz = 0.08 - 0.21 BN4 - BN6 fz = 0.06 - 0.18 BN4 - BN6 fz = 0.05 - 0.15 сталь Отожженная Закаленная и отпущенная 5 BN7 - BN9 fz = 0.12 - 0.27 BN7 - BN9 fz = 0.12 - 0.27 BN7 - BN9 fz = 0.09 - 0.21 BN7 - BN9 fz = 0.07 - 0.16 Низколегированная Отожженная 6 IC908 LB IC30N LA IC908 LB IC908 SA P сталь, стальное литье 7 Vc = 80 - 200 Vc = 90 - 240 Vc = 60 - 120 Vc = 60 - 120 (менее 5% легирующих Закаленная и отпущенная 8 BN4 - BN6 fz = 0.08 - 0.21 BN4 - BN6 fz = 0.08 - 0.21 BN4 - BN6 fz = 0.06 - 0.18 BN4 - BN6 fz = 0.05 - 0.15 компонентов) 9 BN7 - BN9 fz = 0.12 - 0.27 BN7 - BN9 fz = 0.12 - 0.27 BN7 - BN9 fz = 0.09 - 0.21 BN7 - BN9 fz = 0.07 - 0.16 10 IC908 LB IC908 SA IC908 LB IC908 SA Легированная сталь, Отожженная Vc = 20 - 60 Vc = 20 - 60 Vc = 20 - 60 Vc = 20 - 60 стальное литье, инструментальная сталь Закаленная и отпущенная 11 BN4 - BN6 fz = 0.05 - 0.13 BN4 - BN6 fz = 0.04 - 0.11 BN4 - BN6 fz = 0.04 - 0.11 BN4 - BN6 fz = 0.03 - 0.09 BN7 - BN9 fz = 0.07 - 0.17 BN7 - BN9 fz = 0.06 - 0.14 BN7 - BN9 fz = 0.05 - 0.14 BN7 - BN9 fz = 0.04 - 0.11 12 IC908 LB IC908 SA IC908 LB IC908 SA Нержавеющая Ферритная / мартенситная Vc = 20 - 40 Vc = 20 - 40 Vc = 20 - 40 Vc = 20 - 40 M сталь, стальное литье Мартенситная 13 BN4 - BN6 fz = 0.05 - 0.13 BN4 - BN6 fz = 0.04 - 0.11 BN4 - BN6 fz = 0.04 - 0.11 BN4 - BN6 fz = 0.03 - 0.09 Аустенитная 14 BN7 - BN9 fz = 0.07 - 0.17 BN7 - BN9 fz = 0.06 - 0.14 BN7 - BN9 fz = 0.05 - 0.14 BN7 - BN9 fz = 0.04 - 0.11 15 IC908 LB IC908 SA IC908 LB IC908 SA Ферритная Серый чугун Vc = 120 - 220 Vc = 120 - 220 Vc = 80 - 200 Vc = 80 - 200 (GG) 16 BN4 - BN6 fz = 0.08 - 0.18 BN4 - BN6 fz = 0.08 - 0.16 BN4 - BN6 fz = 0.05 - 0.13 BN4 - BN6 fz = 0.05 - 0.13 Перлитный BN7 - BN9 fz = 0.10 - 0.24 BN7 - BN9 fz = 0.10 - 0.22 BN7 - BN9 fz = 0.07 - 0.17 BN7 - BN9 fz = 0.07 - 0.17 Чугун с 17 IC908 SA или LB IC30N LA IC908 LB IC908 SA Перлитный / ферритный шаровидным Vc = 160 - 280 Vc = 160 - 300 Vc = 150 - 250 Vc = 150 - 250 K графитом (GGG) Перлитный / мартенситный 18 BN4 - BN6 fz = 0.11 - 0.20 BN4 - BN6 fz = 0.11 - 0.20 BN4 - BN6 fz = 0.06 - 0.15 BN4 - BN6 fz = 0.06 - 0.15 BN7 - BN9 fz = 0.11 - 0.24 BN7 - BN9 fz = 0.11 - 0.24 BN7 - BN9 fz = 0.08 - 0.19 BN7 - BN9 fz = 0.08 - 0.19 Ковкий чугун, 19 IC908 SA или LB IC30N LA или SA IC908 LB IC908 SA чугун с Ферритная Vc = 100 - 220 Vc = 100 - 240 Vc = 100 - 220 Vc = 100 - 220 шаровидным 20 BN4 - BN6 fz = 0.11 - 0.20 BN4 - BN6 fz = 0.11 - 0.20 BN4 - BN6 fz = 0.06 - 0.15 BN4 - BN6 fz = 0.06 - 0.15 графитом ферритный / Перлитный BN7 - BN9 fz = 0.11 - 0.24 BN7 - BN9 fz = 0.11 - 0.24 BN7 - BN9 fz = 0.08 - 0.20 BN7 - BN9 fz = 0.08 - 0.19 перлитный Деформируемые Неструктурированный 21 RN01 LB или SG ID5 SG RN01 LB ID5 SG алюминивые сплавы Структурированный 22 Vc = 150 - 400 Vc = 200 - 500 Vc = 150 - 350 Vc = 200 - 500 Литейные Неструктурированный 23 алюминивые Структурированный 24 BN4 - BN6 fz = 0.08 - 0.16 BN4 - BN6 fz = 0.08 - 0.2 BN4 - BN6 fz = 0.08 - 0.16 BN4 - BN6 fz = 0.08 - 0.2 сплавы Жаропрочные 25 BN7 - BN9 fz = 0.10 - 0.20 BN7 - BN9 fz = 0.11 - 0.24 BN7 - BN9 fz = 0.10 - 0.20 BN7 - BN9 fz = 0.11 - 0.24 26 IC30N SA или SG IC08 SG или SA IC08 SG или SA N Медные сплавы Свинцовая бронза Vc = 180 - 240 Vc = 30 - 100 Vc = 30 - 100 Латунь, бронза Латунь 27 BN4 - BN6 fz = 0.05 - 0.16 BN4 - BN6 fz = 0.04 - 0.13 BN4 - BN6 fz = 0.04 - 0.13 Электролитическая медь 28 BN7 - BN9 fz = 0.04 - 0.20 BN7 - BN9 fz = 0.05 - 0.16 BN7 - BN9 fz = 0.05 - 0.16 29 IC908 SA IC908 LB IC908 SA IC908 LB Дюропласт, волокниты Неметаллические Vc = 25 - 80 Vc = 25 - 80 Vc = 25 - 80 Vc = 25 - 80 материалы 30 BN4 - BN6 fz = 0.05 - 0.10 BN4 - BN6 fz = 0.05 - 0.12 BN4 - BN6 fz = 0.05 - 0.10 BN4 - BN6 fz = 0.05 - 0.12 Твердая резина BN7 - BN9 fz = 0.10 - 0.20 BN7 - BN9 fz = 0.10 - 0.23 BN7 - BN9 fz = 0.10 - 0.20 BN7 - BN9 fz = 0.10 - 0.23 Отожженная 31 IC908 L* IC908 S* IC908 L* IC908 S* Структурированный 32 Жаропрочные Vc = 15 - 50 Vc = 15 - 50 Vc = 15 - 50 Vc = 15 - 50 Отожженная 33 сплавы S Структурированный 34 BN4 - BN6 fz = 0.04 - 0.10 BN4 - BN6 fz = 0.04 - 0.10 BN4 - BN6 fz = 0.03 - 0.08 BN4 - BN6 fz = 0.03 - 0.08 Литье 35 BN7 - BN9 fz = 0.05 - 0.13 BN7 - BN9 fz = 0.05 - 0.13 BN7 - BN9 fz = 0.04 - 0.11 BN7 - BN9 fz = 0.04 - 0.11 Закаленная 38 IC908 LB IC908 SA IC908 LB IC908 SA H Закаленная Закаленная 39 Vc = 25 - 50 Vc = 25 - 50 Vc = 25 - 50 Vc = 25 - 50 сталь Литье 40 BN4 - BN6 fz = 0.06 - 0.15 BN4 - BN6 fz = 0.05 - 0.13 BN4 - BN6 fz = 0.06 - 0.15 BN4 - BN6 fz = 0.05 - 0.13 Закаленная 41 BN7 - BN9 fz = 0.10 - 0.20 BN7 - BN9 fz = 0.10 - 0.20 BN7 - BN9 fz = 0.10 - 0.20 BN7 - BN9 fz = 0.10 - 0.20 * Стандартные геометрии не подходят для развертывания титана и жаропрочных сплавов. • Для выбора правильной геометрии обращайтесь к нашим рекомендациям. • Приведенные рекомендации по режимам относятся к коротким хвостовикам (3xD эффективный вылет для развертывания). • Для длинных хвостовиков, скорость резания должна уменьшаться пропорционально. • При относительно больших углах в плане (геометрия цековки) необходимо сократить подачу на 30%. • Все приведенные рекомендации по режимам резания относятся к станкам с подводом охлаждающей жидкости через шпиндель. (1) Список обрабатываемых материалов см. стр. G6-41. E10 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
