вНиМаНие: режущий инструмент может сломаться в процессе работы. во избежание несчастных случаем всегда используйте защитные средства: очки, перчатки, кожухи.

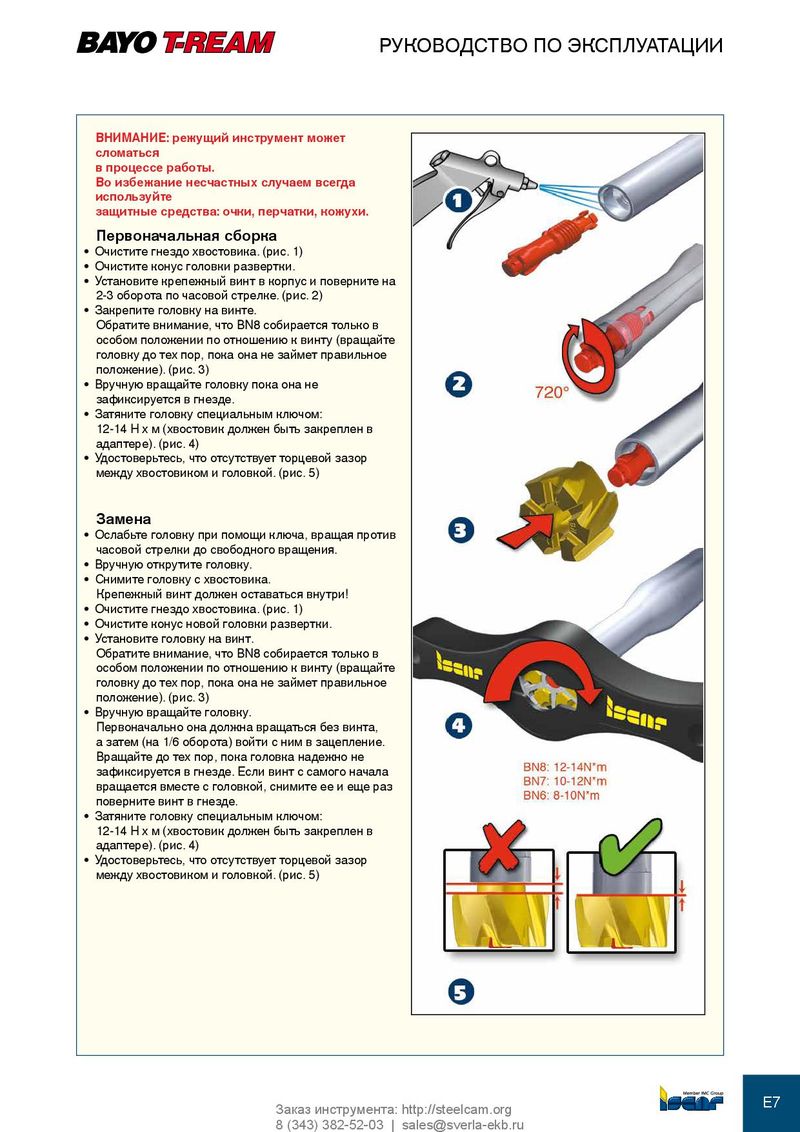

Первоначальная сборка

• Очистите гнездо хвостовика. (рис. 1)
• Очистите конус головки развертки.
• Установите крепежный винт в корпус и поверните на 2-3 оборота по часовой стрелке. (рис. 2)
• Закрепите головку на винте. Обратите внимание, что BN8 собирается только в особом положении по отношению к винту (вращайте головку до тех пор, пока она не займет правильное положение). (рис. 3)
• Вручную вращайте головку пока она не зафиксируется в гнезде.
• Затяните головку специальным ключом: 12-14 Н х м (хвостовик должен быть закреплен в адаптере). (рис. 4)
• Удостоверьтесь, что отсутствует торцевой зазор между хвостовиком и головкой. (рис. 5)

замена

• Ослабьте головку при помощи ключа, вращая против часовой стрелки до свободного вращения.
• Вручную открутите головку.
• Снимите головку с хвостовика. Крепежный винт должен оставаться внутри!
• Очистите гнездо хвостовика. (рис. 1)
• Очистите конус новой головки развертки.
• Установите головку на винт. Обратите внимание, что BN8 собирается только в особом положении по отношению к винту (вращайте головку до тех пор, пока она не займет правильное положение). (рис. 3)
• Вручную вращайте головку. Первоначально она должна вращаться без винта, а затем (на 1/6 оборота) войти с ним в зацепление. Вращайте до тех пор, пока головка надежно не зафиксируется в гнезде. Если винт с самого начала вращается вместе с головкой, снимите ее и еще раз поверните винт в гнезде.
• Затяните головку специальным ключом: 12-14 Н х м (хвостовик должен быть закреплен в адаптере). (рис. 4)
• Удостоверьтесь, что отсутствует торцевой зазор между хвостовиком и головкой. (рис. 5)
