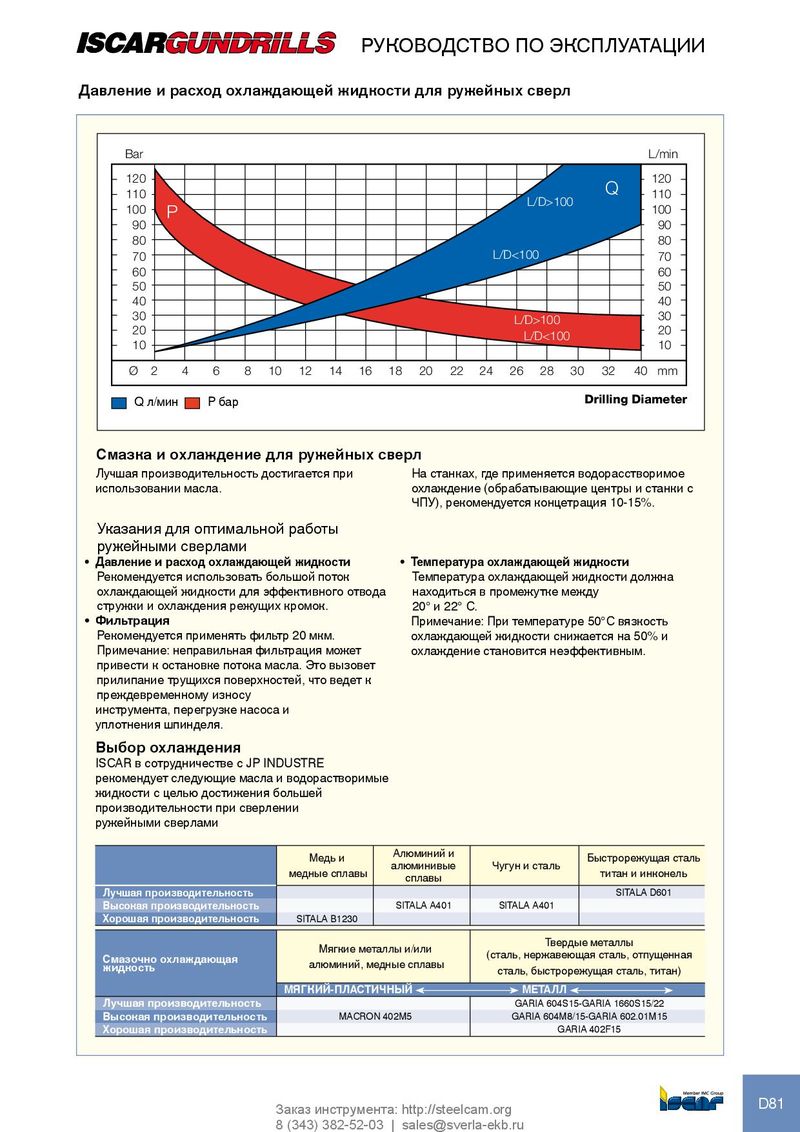

Каталог Iscar решения для глубокого сверления - страница 82

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ давление и расход охлаждающей жидкости для ружейных сверл Bar L/min 120 120 110 Q 110 L/D>100 100 100 P 90 90 80 80 70 L/D<100 70 60 60 50 50 40 40 30 30 L/D>100 20 20 L/D<100 10 10 Ø 2 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 40 mm Q л/мин P бар Drilling Diameter смазка и охлаждение для ружейных сверл Лучшая производительность достигается при На станках, где применяется водорасстворимое использовании масла. охлаждение (обрабатывающие центры и станки с ЧПУ), рекомендуется концетрация 10-15%. Указания для оптимальной работы ружейными сверлами • давление и расход охлаждающей жидкости • Температура охлаждающей жидкости Рекомендуется использовать большой поток Температура охлаждающей жидкости должна охлаждающей жидкости для эффективного отвода находиться в промежутке между стружки и охлаждения режущих кромок. 20° и 22° C. • Фильтрация Примечание: При температуре 50°C вязкость Рекомендуется применять фильтр 20 мкм. охлаждающей жидкости снижается на 50% и Примечание: неправильная фильтрация может охлаждение становится неэффективным. привести к остановке потока масла. Это вызовет прилипание трущихся поверхностей, что ведет к преждевременному износу инструмента, перегрузке насоса и уплотнения шпинделя. выбор охлаждения ISCAR в сотрудничестве с JP INDUSTRE рекомендует следующие масла и водорастворимые жидкости с целью достижения большей производительности при сверлении ружейными сверлами Алюминий и Медь и Быстрорежущая сталь алюминивые Чугун и сталь медные сплавы титан и инконель сплавы лучшая производительность SITALA D601 высокая производительность SITALA A401 SITALA A401 Хорошая производительность SITALA B1230 Твердые металлы Мягкие металлы и/или (сталь, нержавеющая сталь, отпущенная смазочно охлаждающая жидкость алюминий, медные сплавы сталь, быстрорежущая сталь, титан) МягкиЙ-плАсТичныЙ МеТАлл лучшая производительность GARIA 604S15-GARIA 1660S15/22 высокая производительность MACRON 402M5 GARIA 604M8/15-GARIA 602.01M15 Хорошая производительность GARIA 402F15 D81 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
