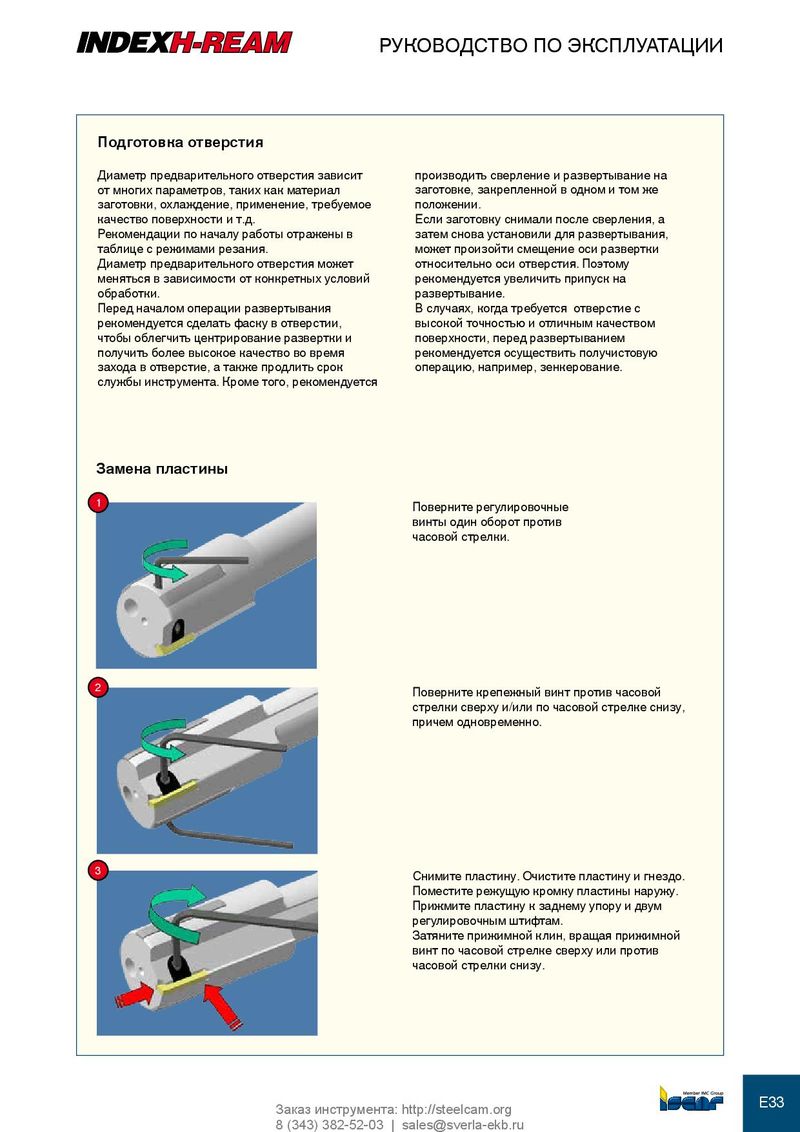

Подготовка отверстия
| Диаметр предварительного отверстия зависит | производить сверление и развертывание на |
| от многих параметров, таких как материал | заготовке, закрепленной в одном и том же |
| заготовки, охлаждение, применение, требуемое | положении. |
| качество поверхности и т.д. | Если заготовку снимали после сверления, а |
| Рекомендации по началу работы отражены в | затем снова установили для развертывания, |
| таблице с режимами резания. | может произойти смещение оси развертки |
| Диаметр предварительного отверстия может | относительно оси отверстия. Поэтому |
| меняться в зависимости от конкретных условий | рекомендуется увеличить припуск на |
| Поверните и расположите пластину обработки. | развертывание. |
| напротив индикаторов Перед началом операции развертывания | В случаях, когда требуется отверстие с |
| рекомендуется сделать фаску в отверстии, | высокой точностью и отличным качеством |
| чтобы облегчить центрирование развертки и | поверхности, перед развертыванием |
| получить более высокое качество во время | рекомендуется осуществить получистовую |
| захода в отверстие, а также продлить срок | операцию, например, зенкерование. |
службы инструмента. Кроме того, рекомендуется
замена пластины
1 Поверните регулировочные винты один оборот против часовой стрелки.
2 Поверните крепежный винт против часовой стрелки сверху и/или по часовой стрелке снизу, причем одновременно.
3 Снимите пластину. Очистите пластину и гнездо. Поместите режущую кромку пластины наружу. Прижмите пластину к заднему упору и двум регулировочным штифтам. Затяните прижимной клин, вращая прижимной винт по часовой стрелке сверху или против часовой стрелки снизу.
