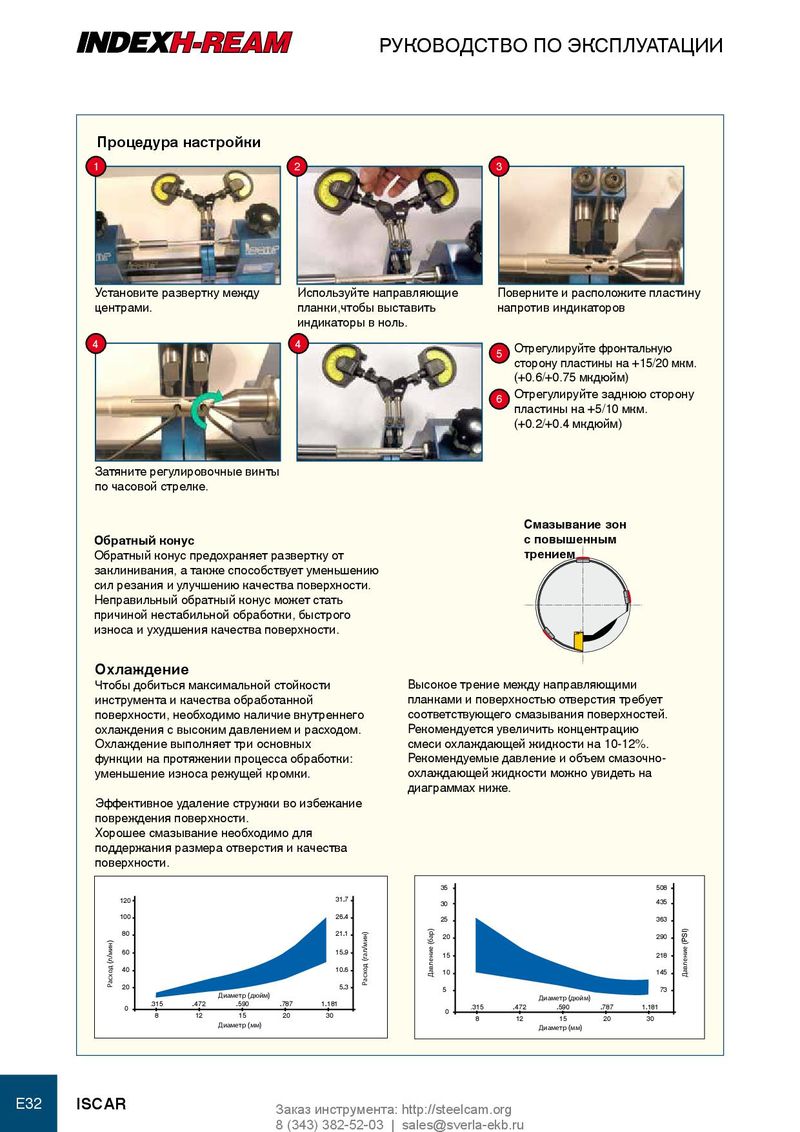

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Процедура настройки 1 2 3 Установите развертку между Используйте направляющие Поверните и расположите пластину центрами. планки,чтобы выставить напротив индикаторов индикаторы в ноль. 4 4 Отрегулируйте фронтальную 5 сторону пластины на +15/20 мкм. (+0.6/+0.75 мкдюйм) Отрегулируйте заднюю сторону 6 пластины на +5/10 мкм. (+0.2/+0.4 мкдюйм) Затяните регулировочные винты по часовой стрелке. Смазывание зон Обратный конус с повышенным Обратный конус предохраняет развертку от трением заклинивания, а также способствует уменьшению сил резания и улучшению качества поверхности. Неправильный обратный конус может стать причиной нестабильной обработки, быстрого износа и ухудшения качества поверхности. Охлаждение Чтобы добиться максимальной стойкости Высокое трение между направляющими инструмента и качества обработанной планками и поверхностью отверстия требует поверхности, необходимо наличие внутреннего соответствующего смазывания поверхностей. охлаждения с высоким давлением и расходом. Рекомендуется увеличить концентрацию Охлаждение выполняет три основных смеси охлаждающей жидкости на 10-12%. функции на протяжении процесса обработки: Рекомендуемые давление и объем смазочно- уменьшение износа режущей кромки. охлаждающей жидкости можно увидеть на диаграммах ниже. Эффективное удаление стружки во избежание повреждения поверхности. Хорошее смазывание необходимо для поддержания размера отверстия и качества поверхности. 35 508 120 31.7 30 435 100 26.4 25 363 80 21.1 20 290 60 15.9 15 218 40 10.6 Давление (бар) 10 145 Давление (PSI) Расход (л/мин) Расход (гал/мин) 20 5.3 5 73 Диаметр (дюйм) Диаметр (дюйм) .315 .472 .590 .787 1.181 0 .315 .472 .590 .787 1.181 0 8 12 15 20 30 8 12 15 20 30 Диаметр (мм) Диаметр (мм) E32 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
