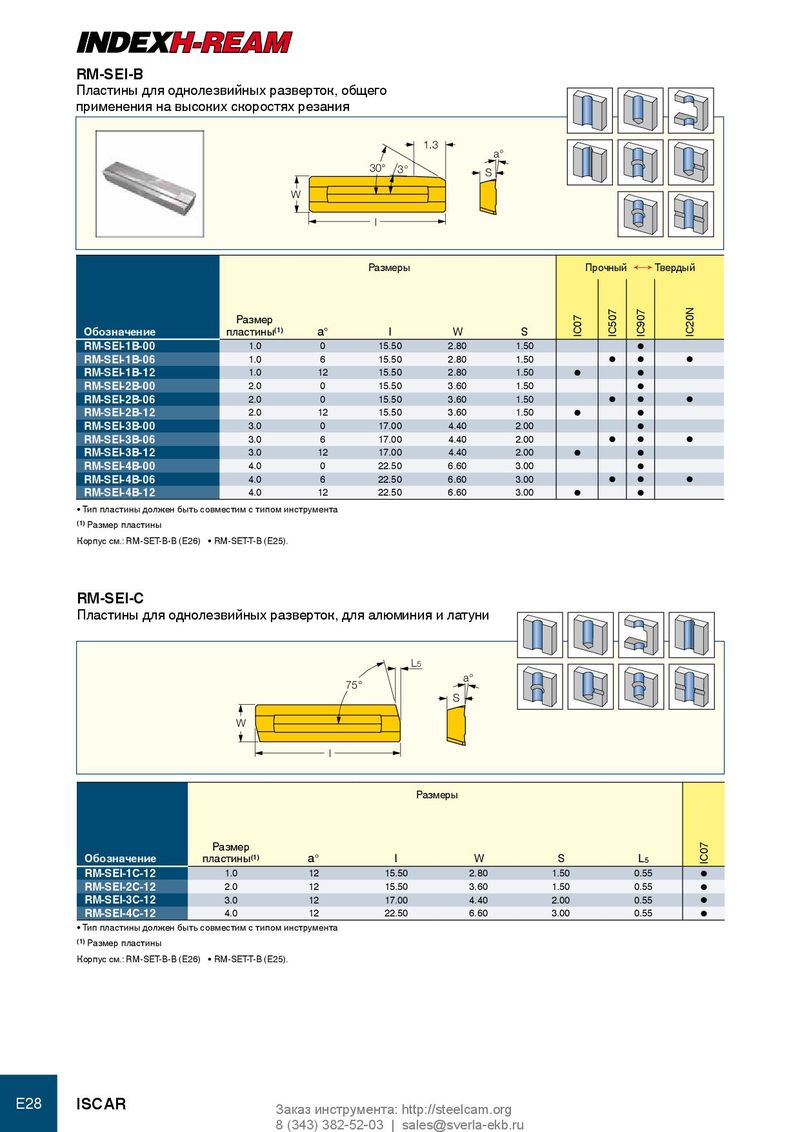

Каталог Iscar решения для глубокого сверления - страница 113

RM-SEI-B
Пластины для однолезвийных разверток, общего
применения на высоких скоростях резания
1.3
a°
30° 3° S
W
l

Размеры Прочный Ö Твердый


IC20N
IC507
IC907
Размер


IC07
Обозначение пластины(1) a° l W S
RM-SEI-1B-00 1.0 0 15.50 2.80 1.50 l
RM-SEI-1B-06 1.0 6 15.50 2.80 1.50 l l l
RM-SEI-1B-12 1.0 12 15.50 2.80 1.50 l l
RM-SEI-2B-00 2.0 0 15.50 3.60 1.50 l
RM-SEI-2B-06 2.0 0 15.50 3.60 1.50 l l l
RM-SEI-2B-12 2.0 12 15.50 3.60 1.50 l l
RM-SEI-3B-00 3.0 0 17.00 4.40 2.00 l
RM-SEI-3B-06 3.0 6 17.00 4.40 2.00 l l l
RM-SEI-3B-12 3.0 12 17.00 4.40 2.00 l l
RM-SEI-4B-00 4.0 0 22.50 6.60 3.00 l
RM-SEI-4B-06 4.0 6 22.50 6.60 3.00 l l l
RM-SEI-4B-12 4.0 12 22.50 6.60 3.00 l l
• Тип пластины должен быть совместим с типом инструмента
(1) Размер пластины

Корпус см.: RM-SET-B-B (E26) • RM-SET-T-B (E25).


RM-SEI-C
Пластины для однолезвийных разверток, для алюминия и латуни

L5
a°
75°
S
W
l

Размеры


Размер
IC07


Обозначение пластины(1) a° l W S L5
RM-SEI-1C-12 1.0 12 15.50 2.80 1.50 0.55 l
RM-SEI-2C-12 2.0 12 15.50 3.60 1.50 0.55 l
RM-SEI-3C-12 3.0 12 17.00 4.40 2.00 0.55 l
RM-SEI-4C-12 4.0 12 22.50 6.60 3.00 0.55 l
• Тип пластины должен быть совместим с типом инструмента
(1) Размер пластины

Корпус см.: RM-SET-B-B (E26) • RM-SET-T-B (E25).
