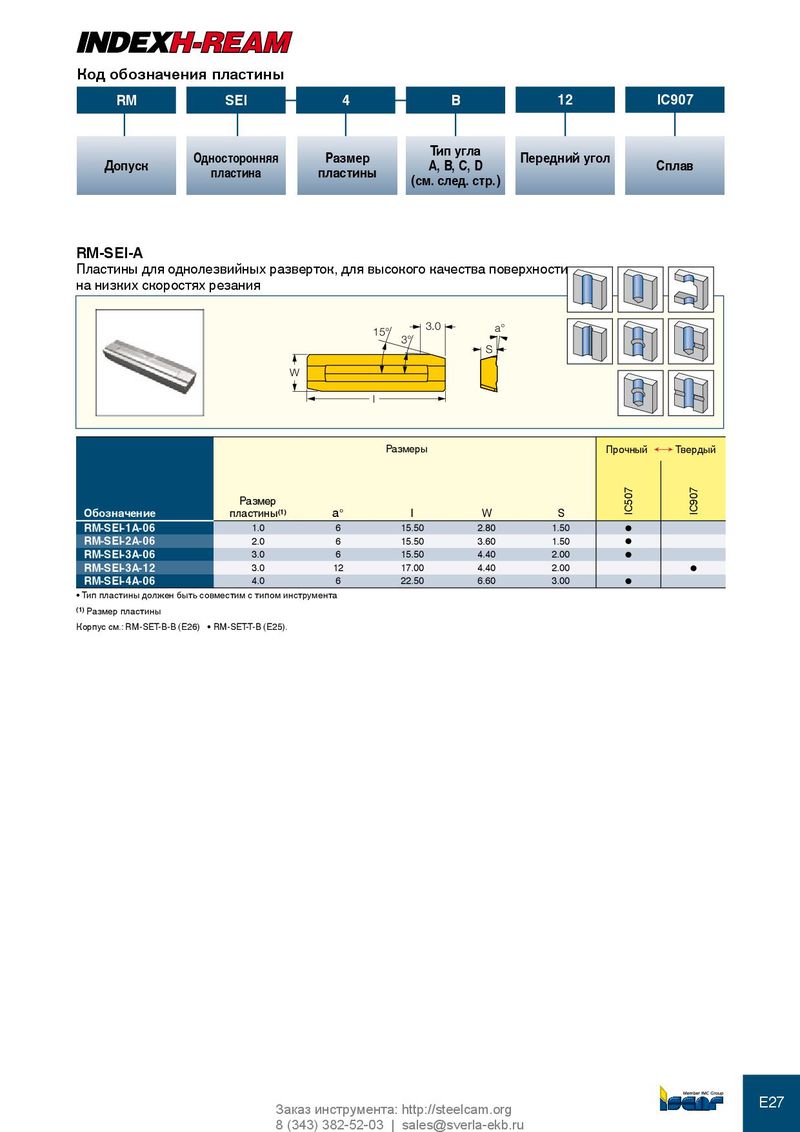

код обозначения пластины
RM SEI 4 B 12 IC907
| Односторонняя | Размер | тип угла | Передний угол | |||
| Допуск | пластина | пластины | A, B, C, D | Сплав |
(см. след. стр.)
RM-SEI-A
Пластины для однолезвийных разверток, для высокого качества поверхности
на низких скоростях резания
15° 3.0 a°
3° S W l
Размеры Прочный Ö Твердый
Размер
| Обозначение | пластины(1) | a° | l | W | S | |
| RM-SEI-1A-06 | 1.0 | 6 | 15.50 | 2.80 | 1.50 | l |
| RM-SEI-2A-06 | 2.0 | 6 | 15.50 | 3.60 | 1.50 | |
| l | ||||||
| RM-SEI-3A-06 | 3.0 | 6 | 15.50 | 4.40 | 2.00 | |
| l | ||||||
| RM-SEI-3A-12 | 3.0 | 12 | 17.00 | 4.40 | 2.00 | |
| l | ||||||
| RM-SEI-4A-06 | 4.0 | 6 | 22.50 | 6.60 | 3.00 | l |
- Тип пластины должен быть совместим с типом инструмента
(1) Размер пластины Корпус см.: RM-SET-B-B (E26) RM-SET-T-B (E25).
