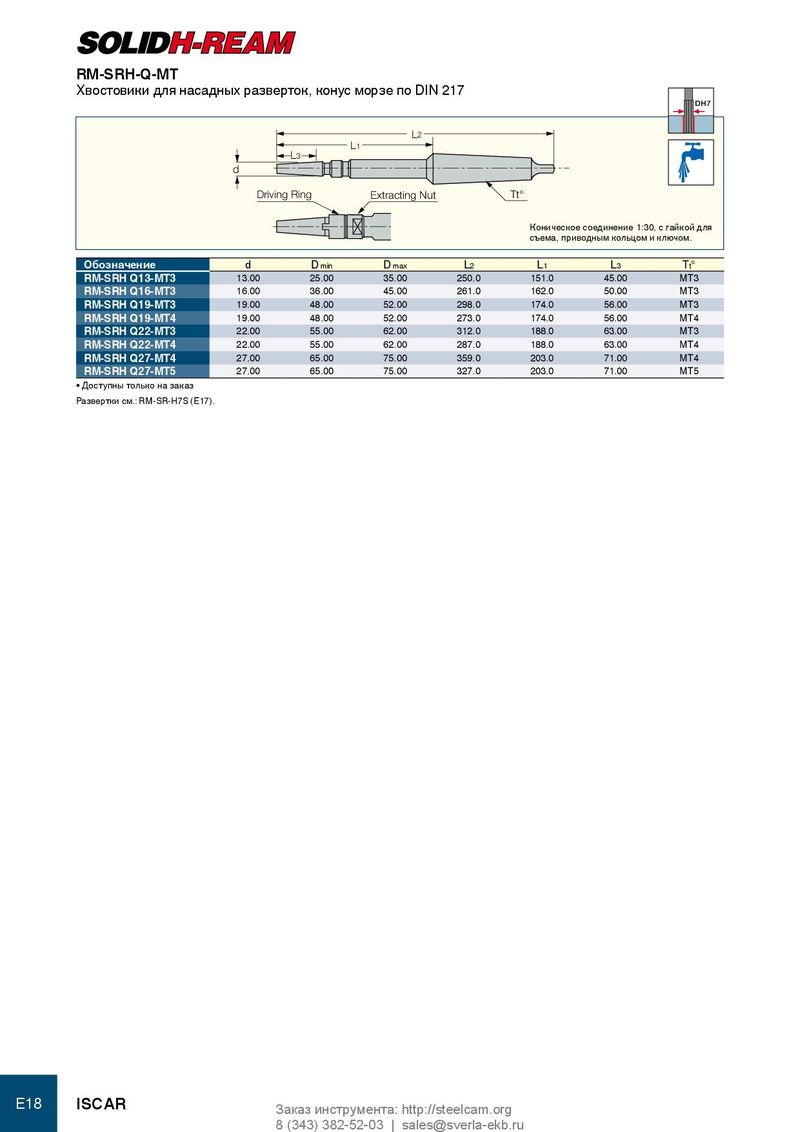

RM-SRH-Q-MT
Хвостовики для насадных разверток, конус морзе по DIN 217
| DH7 | |||||||
| d Dr | L3 iving Ring | Extracting Nu L2 L1 | t | Tt° Коническо съема, при | е соединение 1:3 водным кольцом | 0, с гайкой для и ключом. | |
| Обозначение | d | Dmin | Dmax | L2 | L1 | L3 | Tt° |
| RM-SRH Q13-MT3 | 13.00 | 25.00 | 35.00 | 250.0 | 151.0 | 45.00 | MT3 |
| RM-SRH Q16-MT3 | 16.00 | 36.00 | 45.00 | 261.0 | 162.0 | 50.00 | MT3 |
| RM-SRH Q19-MT3 | 19.00 | 48.00 | 52.00 | 298.0 | 174.0 | 56.00 | MT3 |
| RM-SRH Q19-MT4 | 19.00 | 48.00 | 52.00 | 273.0 | 174.0 | 56.00 | MT4 |
| RM-SRH Q22-MT3 | 22.00 | 55.00 | 62.00 | 312.0 | 188.0 | 63.00 | MT3 |
| RM-SRH Q22-MT4 | 22.00 | 55.00 | 62.00 | 287.0 | 188.0 | 63.00 | MT4 |
| RM-SRH Q27-MT4 | 27.00 | 65.00 | 75.00 | 359.0 | 203.0 | 71.00 | MT4 |
| RM-SRHQ27-MT5 | 27.00 | 65.00 | 75.00 | 327.0 | 203.0 | 71.00 | MT5 |
- Доступны только на заказ
Развертки см.: RM-SR-H7S (E17).
