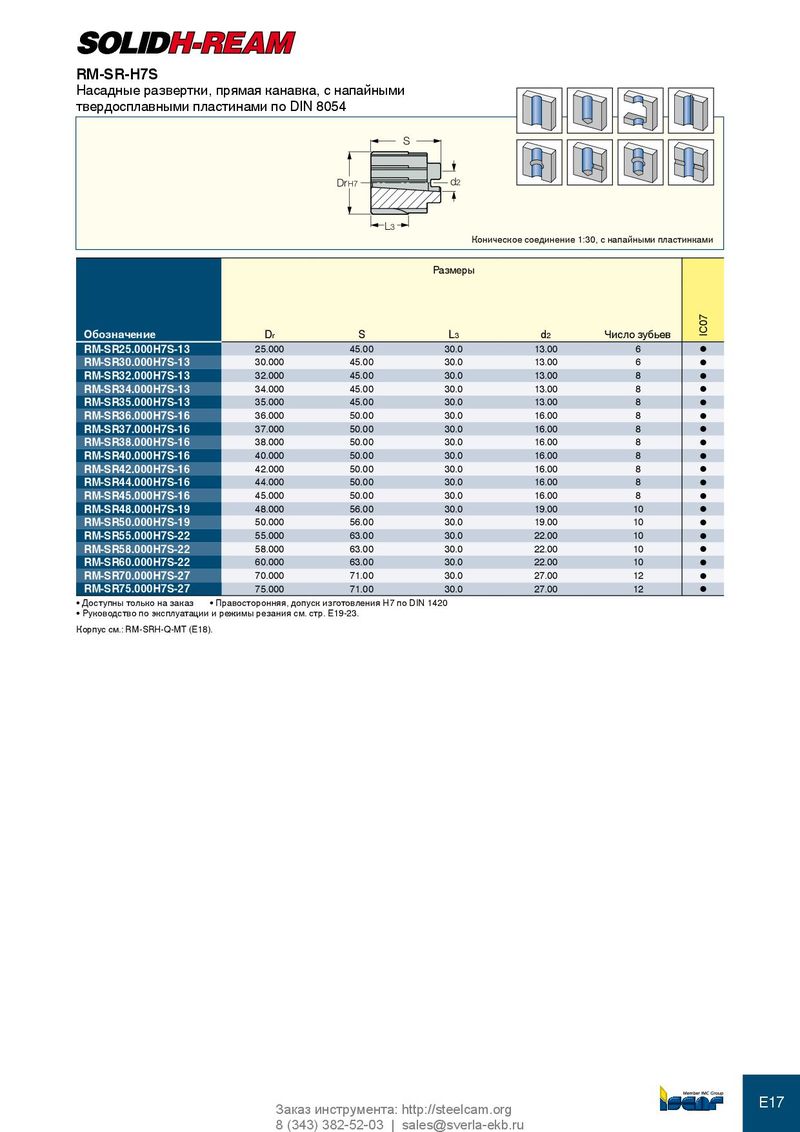

RM-SR-H7S
Насадные развертки, прямая канавка, с напайными
твердосплавными пластинами по DIN 8054
S

DrH7 d2

L3
Коническое соединение 1:30, с напайными пластинками

Размеры


IC07
Обозначение Dr S L3 d2 Число зубьев
RM-SR25.000H7S-13 25.000 45.00 30.0 13.00 6 l
RM-SR30.000H7S-13 30.000 45.00 30.0 13.00 6 l
RM-SR32.000H7S-13 32.000 45.00 30.0 13.00 8 l
RM-SR34.000H7S-13 34.000 45.00 30.0 13.00 8 l
RM-SR35.000H7S-13 35.000 45.00 30.0 13.00 8 l
RM-SR36.000H7S-16 36.000 50.00 30.0 16.00 8 l
RM-SR37.000H7S-16 37.000 50.00 30.0 16.00 8 l
RM-SR38.000H7S-16 38.000 50.00 30.0 16.00 8 l
RM-SR40.000H7S-16 40.000 50.00 30.0 16.00 8 l
RM-SR42.000H7S-16 42.000 50.00 30.0 16.00 8 l
RM-SR44.000H7S-16 44.000 50.00 30.0 16.00 8 l
RM-SR45.000H7S-16 45.000 50.00 30.0 16.00 8 l
RM-SR48.000H7S-19 48.000 56.00 30.0 19.00 10 l
RM-SR50.000H7S-19 50.000 56.00 30.0 19.00 10 l
RM-SR55.000H7S-22 55.000 63.00 30.0 22.00 10 l
RM-SR58.000H7S-22 58.000 63.00 30.0 22.00 10 l
RM-SR60.000H7S-22 60.000 63.00 30.0 22.00 10 l
RM-SR70.000H7S-27 70.000 71.00 30.0 27.00 12 l
RM-SR75.000H7S-27 75.000 71.00 30.0 27.00 12 l
• Доступны только на заказ • Правосторонняя, допуск изготовления H7 по DIN 1420
• Руководство по эксплуатации и режимы резания см. стр. E19-23.
Корпус см.: RM-SRH-Q-MT (E18).
