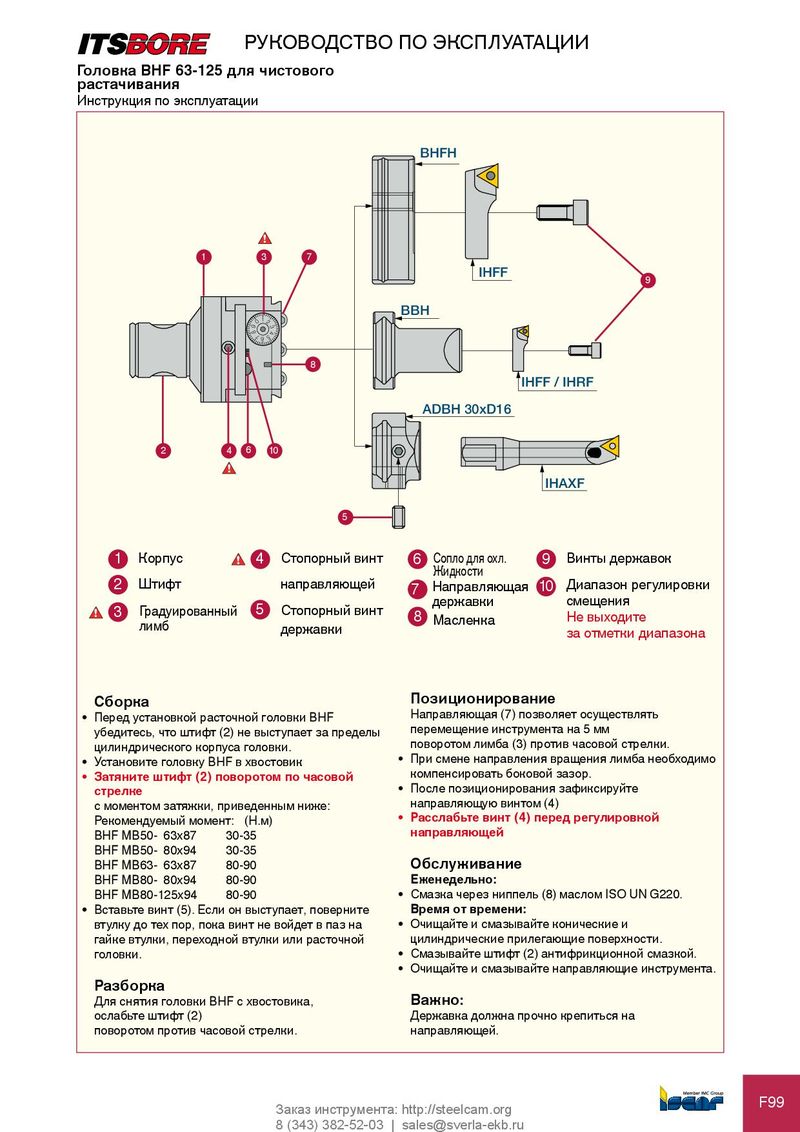

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Головка BHF 63-125 для чистового растачивания Инструкция по эксплуатации BHFH ! 1 3 7 IHFF 9 BBH 0 1 2 9 3 8 4 7 6 5 8 IHFF / IHRF ADBH 30xD16 2 4 6 10 ! IHAXF 5 1 Корпус ! 4 Стопорный винт 6 Сопло для охл. 9 Винты державок Жидкости 2 Штифт направляющей 7 Направляющая 10 Диапазон регулировки державки смещения ! 3 Градуированный 5 Стопорный винт 8 Масленка Не выходите лимб державки за отметки диапазона сборка Позиционирование • Перед установкой расточной головки BHF Направляющая (7) позволяет осуществлять убедитесь, что штифт (2) не выступает за пределы перемещение инструмента на 5 мм цилиндрического корпуса головки. поворотом лимба (3) против часовой стрелки. • Установите головку BHF в хвостовик • При смене направления вращения лимба необходимо • Затяните штифт (2) поворотом по часовой компенсировать боковой зазор. стрелке • После позиционирования зафиксируйте с моментом затяжки, приведенным ниже: направляющую винтом (4) Рекомендуемый момент: (Н.м) • расслабьте винт (4) перед регулировкой BHF MB50- 63x87 30-35 направляющей BHF MB50- 80x94 30-35 BHF MB63- 63x87 80-90 обслуживание BHF MB80- 80x94 80-90 еженедельно: BHF MB80-125x94 80-90 • Смазка через ниппель (8) маслом ISO UN G220. • Вставьте винт (5). Если он выступает, поверните время от времени: втулку до тех пор, пока винт не войдет в паз на • Очищайте и смазывайте конические и гайке втулки, переходной втулки или расточной цилиндрические прилегающие поверхности. головки. • Смазывайте штифт (2) антифрикционной смазкой. • Очищайте и смазывайте направляющие инструмента. разборка Для снятия головки BHF с хвостовика, важно: ослабьте штифт (2) Державка должна прочно крепиться на поворотом против часовой стрелки. направляющей. F99 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
