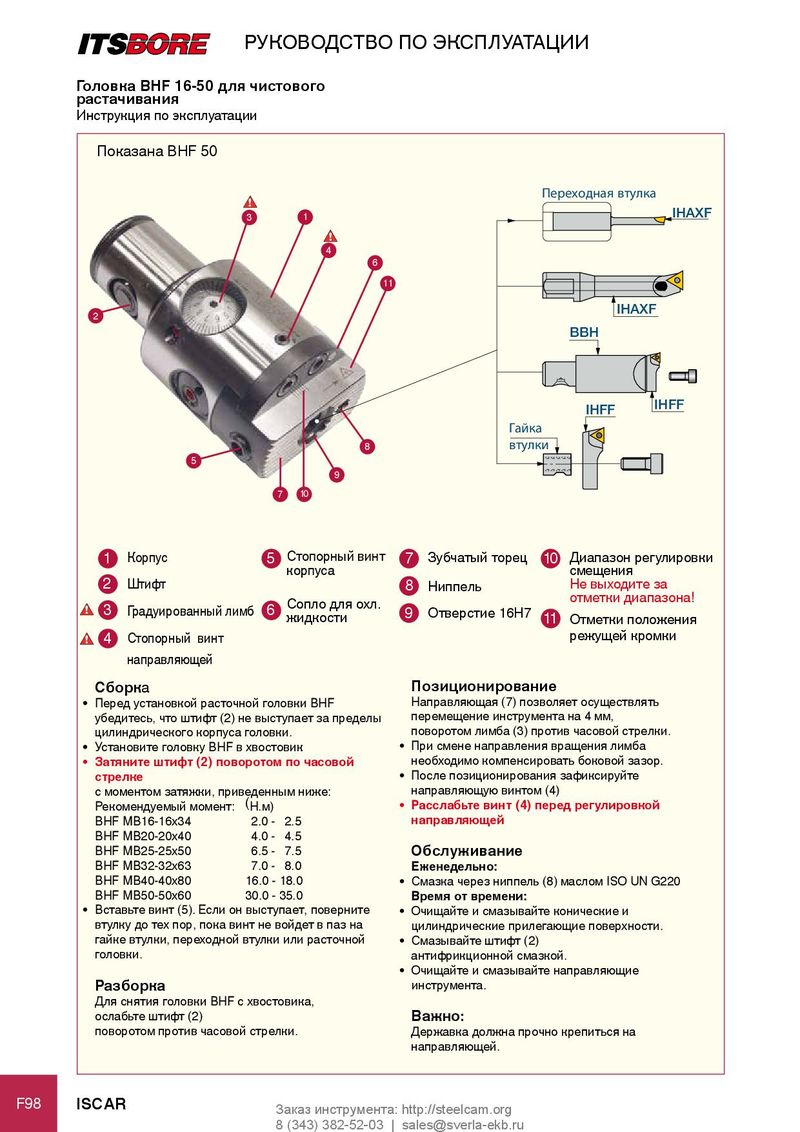

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Головка BHF 16-50 для чистового растачивания Инструкция по эксплуатации Показана BHF 50 Переходная втулка ! 3 1 IHAXF ! 4 6 11 IHAXF 2 BBH IHFF IHFF Гайка 8 втулки 5 9 7 10 1 Корпус 5 Стопорный винт 7 Зубчатый торец 10 Диапазон регулировки корпуса смещения 2 Штифт 8 Ниппель Не выходите за отметки диапазона! Сопло для охл. ! 3 Градуированный лимб 6 Отверстие 16H7 жидкости 9 11 Отметки положения ! 4 Стопорный винт режущей кромки направляющей сборка Позиционирование • Перед установкой расточной головки BHF Направляющая (7) позволяет осуществлять убедитесь, что штифт (2) не выступает за пределы перемещение инструмента на 4 мм, цилиндрического корпуса головки. поворотом лимба (3) против часовой стрелки. • Установите головку BHF в хвостовик • При смене направления вращения лимба • Затяните штифт (2) поворотом по часовой необходимо компенсировать боковой зазор. стрелке • После позиционирования зафиксируйте с моментом затяжки, приведенным ниже: направляющую винтом (4) Рекомендуемый момент: ( Н.м) • расслабьте винт (4) перед регулировкой BHF MB16-16x34 2.0 - 2.5 направляющей BHF MB20-20x40 4.0 - 4.5 BHF MB25-25x50 6.5 - 7.5 обслуживание BHF MB32-32x63 7.0 - 8.0 еженедельно: BHF MB40-40x80 16.0 - 18.0 • Смазка через ниппель (8) маслом ISO UN G220 BHF MB50-50x60 30.0 - 35.0 время от времени: • Вставьте винт (5). Если он выступает, поверните • Очищайте и смазывайте конические и втулку до тех пор, пока винт не войдет в паз на цилиндрические прилегающие поверхности. гайке втулки, переходной втулки или расточной • Смазывайте штифт (2) головки. антифрикционной смазкой. • Очищайте и смазывайте направляющие разборка инструмента. Для снятия головки BHF с хвостовика, ослабьте штифт (2) важно: поворотом против часовой стрелки. Державка должна прочно крепиться на направляющей. F98 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
