A=ΔA 1+ΔA 2
| | A1 | A 2 | S= S1+ | S2 |
| | | | Δ | Δ |
| A | | | | | |
| A 1 | A2 | | | | |
| | W1 | W | W1 | |
| W | | | 2 | W2 | |
| 1 | W | | | | |
| W | | 2 | | WB | WC |
| WA | | WB=0.5x(W +W +A +A ) | | |
| | | 1 | 2 | 1 | 2 | WC=WB+(ΔS1+ΔS2) |
| WA=WB-(ΔA | ΔA ) | | | | | | |
| 1+ | 2 | | | | | |
| Стандартная фреза | A - Сдвоенные фрезы | B - | C - Сдвоенные фрезы |
| с модифицированной | Немодифицированные | с прокладкой для |
| толщиной корпуса, для | сдвоенные фрезы | большей ширины |

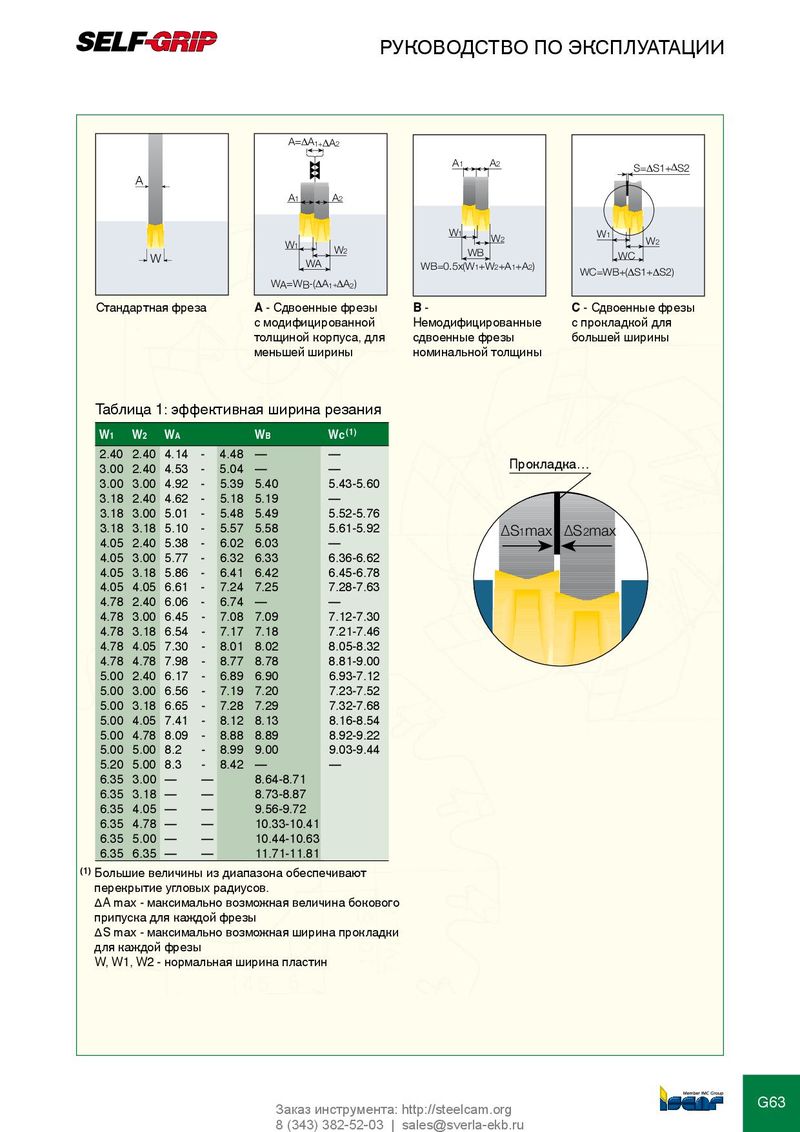

меньшей ширины номинальной толщины Таблица 1: эффективная ширина резания
| W1 | W2 | WA | | | WB | Wc(1) | |
| 2.40 | 2.40 | 4.14 | - | 4.48 | — | — | |
| 3.00 | 2.40 | 4.53 | - | 5.04 | — | — | Прокладка… |
| 3.00 | 3.00 | 4.92 | - | 5.39 | 5.40 | 5.43-5.60 | |
| 3.18 | 2.40 | 4.62 | - | 5.18 | 5.19 | — | |
| 3.18 | 3.00 | 5.01 | - | 5.48 | 5.49 | 5.52-5.76 | |
| 3.18 | 3.18 | 5.10 | - | 5.57 | 5.58 | 5.61-5.92 | ∆S1max 2max ∆S |
| 4.05 | 2.40 | 5.38 | - | 6.02 | 6.03 | — | |
| 4.05 | 3.00 | 5.77 | - | 6.32 | 6.33 | 6.36-6.62 | |
| 4.05 | 3.18 | 5.86 | - | 6.41 | 6.42 | 6.45-6.78 | |
| 4.05 | 4.05 | 6.61 | - | 7.24 | 7.25 | 7.28-7.63 | |
| 4.78 | 2.40 | 6.06 | - | 6.74 | — | — | |
| 4.78 | 3.00 | 6.45 | - | 7.08 | 7.09 | 7.12-7.30 | |
| 4.78 | 3.18 | 6.54 | - | 7.17 | 7.18 | 7.21-7.46 | |
| 4.78 | 4.05 | 7.30 | - | 8.01 | 8.02 | 8.05-8.32 | |
| 4.78 | 4.78 | 7.98 | - | 8.77 | 8.78 | 8.81-9.00 | |
| 5.00 | 2.40 | 6.17 | - | 6.89 | 6.90 | 6.93-7.12 | |
| 5.00 | 3.00 | 6.56 | - | 7.19 | 7.20 | 7.23-7.52 | |
| 5.00 | 3.18 | 6.65 | - | 7.28 | 7.29 | 7.32-7.68 | |
| 5.00 | 4.05 | 7.41 | - | 8.12 | 8.13 | 8.16-8.54 | |
| 5.00 | 4.78 | 8.09 | - | 8.88 | 8.89 | 8.92-9.22 | |
| 5.00 | 5.00 | 8.2 | - | 8.99 | 9.00 | 9.03-9.44 | |
| 5.20 | 5.00 | 8.3 | - | 8.42 | — | — | |
| 6.35 | 3.00 | — | — | | 8.64-8.71 | | |
| 6.35 | 3.18 | — | — | | 8.73-8.87 | | |
| 6.35 | 4.05 | — | — | | 9.56-9.72 | | |
| 6.35 | 4.78 | — | — | | 10.33-10.41 | | |
| 6.35 | 5.00 | — | — | | 10.44-10.63 | | |
| 6.35 | 6.35 | — | — | | 11.71-11.81 | | |
(1) Большие величины из диапазона обеспечивают перекрытие угловых радиусов. ∆A max - максимально возможная величина бокового припуска для каждой фрезы ∆S max - максимально возможная ширина прокладки для каждой фрезы W, W1, W2 - нормальная ширина пластин
