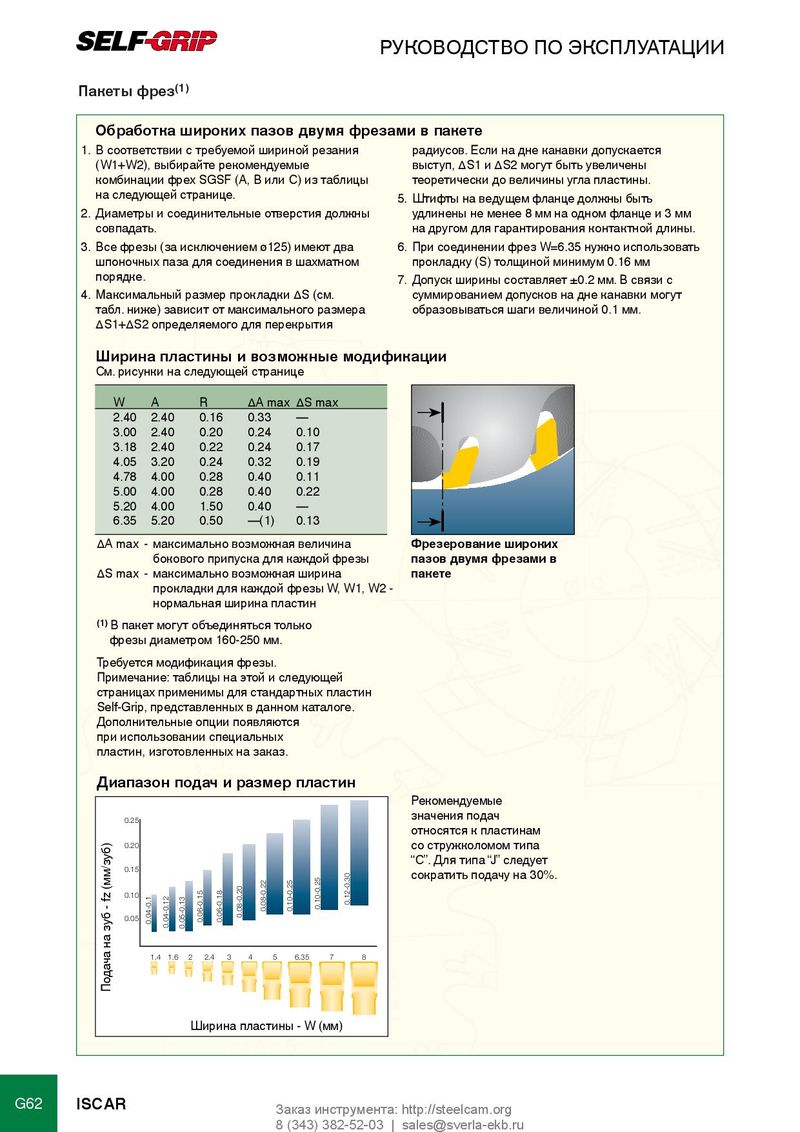

Пакеты фрез(1)

Обработка широких пазов двумя фрезами в пакете

1. В соответствии с требуемой шириной резаниярадиусов. Если на дне канавки допускается
(W1+W2), выбирайте рекомендуемыевыступ, ∆S1 и ∆S2 могут быть увеличены
комбинации фрех SGSF (A, B или C) из таблицытеоретически до величины угла пластины.
на следующей странице.5. Штифты на ведущем фланце должны быть

2. Диаметры и соединительные отверстия должны удлинены не менее 8 мм на одном фланце и 3 мм совпадать. на другом для гарантирования контактной длины. 3. Все фрезы (за исключением ø125) имеют два 6. При соединении фрез W=6.35 нужно использовать шпоночных паза для соединения в шахматном прокладку (S) толщиной минимум 0.16 мм

порядке. 7. Допуск ширины составляет ±0.2 мм. В связи с 4. Максимальный размер прокладки ∆S (см. суммированием допусков на дне канавки могут табл. ниже) зависит от максимального размера образовываться шаги величиной 0.1 мм. ∆S1+∆S2 определяемого для перекрытия

Ширина пластины и возможные модификации

См. рисунки на следующей странице

WAR∆A max∆S max
2.402.400.160.33—
3.002.400.200.240.10
3.182.400.220.240.17
4.053.200.240.320.19
4.784.000.280.400.11
5.004.000.280.400.22
5.204.001.500.40—
6.355.200.50—(1)0.13
∆A max - максимально возможная величинаФрезерование широких
бокового припуска для каждой фрезыпазов двумя фрезами в
∆S max - максимально возможная ширинапакете

прокладки для каждой фрезы W, W1, W2 - нормальная ширина пластин (1) В пакет могут объединяться только фрезы диаметром 160-250 мм.

Требуется модификация фрезы. Примечание: таблицы на этой и следующей страницах применимы для стандартных пластин Self-Grip, представленных в данном каталоге. Дополнительные опции появляются при использовании специальных пластин, изготовленных на заказ.

Диапазон подач и размер пластин

Рекомендуемые значения подач

0.25относятся к пластинам
со стружколомом типа
0.20
“С”. Для типа “J” следует
0.15сократить подачу на 30%.

0.10 0.05

1.4 1.6 2 2.4 3 4 5 6.35 7 8

Ширина пластины - W (мм)
